Racores Metalicos

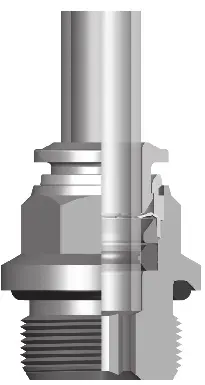

Serie RM - en Pulgadas y Milimetricos

El anillo de sujeción en acero inoxidable asegura el perfecto agarre de la manguera sin dañar la superficie

La conexión entre la manguera y el racor aseguran el agarre en condiciones extremas de impacto y vibración.

La forma geométrica de la junta asegura la estanqueidad para uso con vacío.

Características

Todas las roscas están fabricadas con junta de cierre que permiten un montaje rápido y sencillo de los circuitos neumáticos
Excelente sujeción de las mangueras
Racores rectos con hexágono interno que permite el montaje en espacios reducidos
Seguros y resistentes a la corrosión

Datos Técnicos

FluidoAire comprimido y vacío
Presión de Trabajo-1 a 15 Bar ~ -14,7 a 217 PSI
Temperatura de Trabajo-20°C a 80°C ~ -4°F a 176°F
RoscasPulgadas - NPT · Milimétricos - G

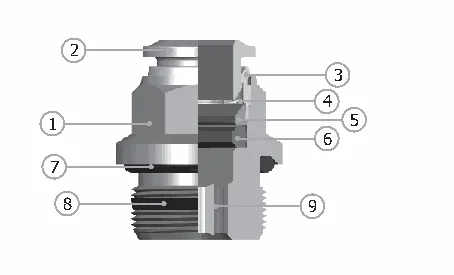

Plano y dimensiones · Racores Metalicos · Serie RM - en Pulgadas y Milimetricos

Materiales y Componentes

Item	Parte	Material
1	Cuerpo	Bronce Niquelado
2	Anillo Colector	Bronce Niquelado
3	Capsula	Bronce Niquelado
4	Anillo de Sujeción	Acero Inoxidable 304
5	Anillo de Seguridad	Tecnopolímero
6	Anillo de Labio	NBR
7	O-ring (Roscas G)	NBR
8	Empaque (Roscas NPT)	NBR
9	Hexágono Interno

Racores Metalicos - en Pulgadas

Serie RM 10/32 - 1/8 - 1/4 - 3/8 - 1/2 NPT

Racor Recto

Referencia	NPT	OD
RM102M502	10/32"	1/4"
RM1020101	1/8"	1/8"
RM1020102	1/8"	1/4"
RM1020202	1/4"	1/4"
RM1020209	1/4"	5/16"
RM1020203	1/4"	3/8"
RM1020302	3/8"	1/4"
RM1020303	3/8"	3/8"
RM1020304	3/8"	1/2"
RM1020403	1/2"	3/8"
RM1020404	1/2"	1/2"

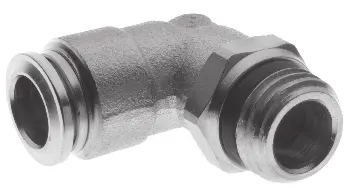

Racor Codo

Referencia	NPT	OD
RM104M502	10/32"	1/4"
RM1040101	1/8"	1/8"
RM1040102	1/8"	1/4"
RM1040202	1/4"	1/4"
RM1040209	1/4"	5/16"
RM1040203	1/4"	3/8"
RM1040302	3/8"	1/4"
RM1040303	3/8"	3/8"
RM1040304	3/8"	1/2"
RM1040403	1/2"	3/8"
RM1040404	1/2"	1/2"

Racor Tee Vertical

Referencia	NPT	OD
RM1080102	1/8"	1/4"
RM1080202	1/4"	1/4"
RM1080303	3/8"	3/8"
RM1080404	1/2"	1/2"

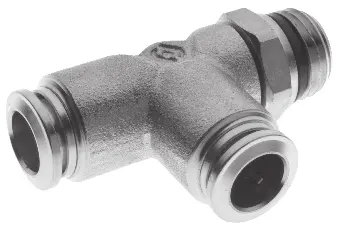

Racor Tee Horizontal

Referencia	NPT	OD
RM1090202	1/4"	1/4"
RM1090209	1/4"	5/16"
RM1090404	1/2"	1/2"

Unión Codo

Referencia	OD
RM11202	1/4"
RM11203	3/8"
RM11204	1/2"

Unión Recta

Referencia	OD
RM11102	1/4"
RM11103	3/8"
RM11104	1/2"

Unión Pasamuro

Referencia	OD
RM11602	1/4"
RM11603	3/8"

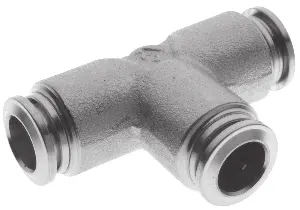

Unión Tee

Referencia	OD
RM11302	1/4"
RM11303	3/8"
RM11304	1/2"

Reducción

Referencia	Conexión ID	OD
RM1200302	3/8	1/4"
RM1200309	3/8	5/16"
RM1200403	1/2	3/8"

Racores Metalicos - Milimetricos

Serie RM M5 - 1/8 - 1/4 - 3/8 - 1/2 Rosca G

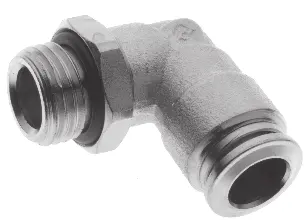

Racor Codo

Referencia	G	OD
RM204M504	M5	4
RM2040104	1/8"	4
RM2040106	1/8"	6
RM2040108	1/8"	8
RM2040204	1/4"	4
RM2040206	1/4"	6
RM2040208	1/4"	8
RM2040210	1/4"	10
RM2040308	3/8"	8
RM2040310	3/8"	10
RM2040312	3/8"	12
RM2040410	1/2"	10
RM2040412	1/2"	12

Racor Recto

Referencia	G	OD
RM202M504	M5	4
RM202M506	M5	6
RM2020104	1/8"	4
RM2020106	1/8"	6
RM2020108	1/8"	8
RM2020204	1/4"	4
RM2020206	1/4"	6
RM2020208	1/4"	8
RM2020210	1/4"	10
RM2020308	3/8"	8
RM2020310	3/8"	10
RM2020312	3/8"	12
RM2020410	1/2"	10
RM2020412	1/2"	12

Racor Tee Vertical

Referencia	G	OD
RM2080106	1/8"	6
RM2080206	1/4"	6
RM2080208	1/4"	8

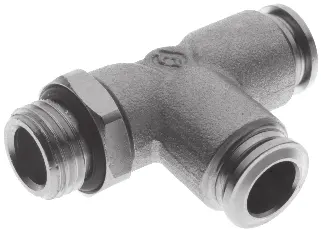

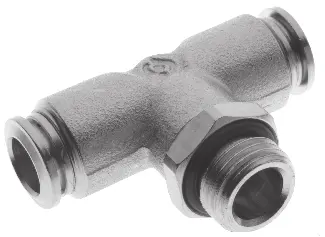

Racor Tee Horizontal

Referencia	G	OD
RM2090106	1/8"	6
RM2090206	1/4"	6
RM2090208	1/4"	8

Unión Recta

Referencia	OD
RM21104	4
RM21106	6
RM21108	8
RM21110	10
RM21112	12

Unión Codo

Referencia	OD
RM21204	4
RM21206	6
RM21208	8
RM21210	10
RM21212	12

Unión Tee

Referencia	OD
RM21304	4
RM21306	6
RM21308	8
RM21310	10
RM21312	12

Unión Pasamuro

Referencia	OD
RM21606	6
RM21608	8
RM21610	10

Reducción

Referencia	Conexión ID	OD
RM2200604	6	4
RM2200806	8	6
RM2201008	10	8

Racores en Acero Inoxidable 316 - en Pulgadas

Serie RI 1/8 - 1/4 - 3/8 - 1/2 NPT

- Giratorio - Inox. 316

Racor Codo

Giratorio - Inox. 316

Referencia	NPT	OD
RI1040102	1/8"	1/4"
RI1040202	1/4"	1/4"
RI1040209	1/4"	5/16"
RI1040203	1/4"	3/8"
RI1040303	3/8"	3/8"
RI1040304	3/8"	1/2"
RI1040404	1/2"	1/2"

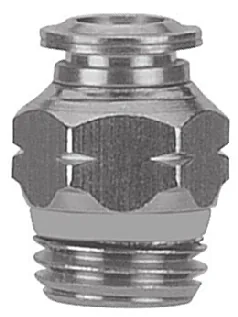

Racor Recto

Referencia	NPT	OD
RI1020102	1/8"	1/4"
RI1020202	1/4"	1/4"
RI1020209	1/4"	5/16"
RI1020203	1/4"	3/8"
RI1020303	3/8"	3/8"
RI1020304	3/8"	1/2"
RI1020404	1/2"	1/2"

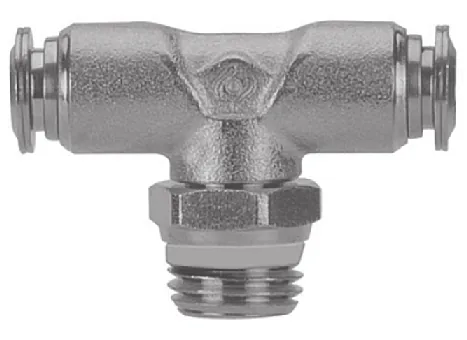

Racor Tee Horizontal

Referencia	NPT	OD
RI1090102	1/8"	1/4"
RI1090202	1/4"	1/4"
RI1090209	1/4"	5/16"
RI1090303	3/8"	3/8"
RI1090404	1/2"	1/2"

Racores en Acero Inoxidable 316 - Milimetricos

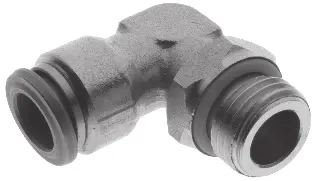

Serie RI M5 - 1/8 - 1/4 - 3/8 - 1/2 Rosca G

- Giratorio - Inox. 316

Racor Codo

Giratorio - Inox. 316

Referencia	G	OD
RI204M504	M5	4
RI2040104	1/8"	4
RI2040106	1/8"	6
RI2040108	1/8"	8
RI2040204	1/4"	4
RI2040206	1/4"	6
RI2040208	1/4"	8
RI2040210	1/4"	10
RI2040310	3/8"	10
RI2040312	3/8"	12
RI2040412	1/2"	12

Racor Recto

Referencia	G	OD
RI202M504	M5	4
RI2020104	1/8"	4
RI2020106	1/8"	6
RI2020108	1/8"	8
RI2020204	1/4"	4
RI2020206	1/4"	6
RI2020208	1/4"	8
RI2020210	1/4"	10
RI2020310	3/8"	10
RI2020312	3/8"	12
RI2020412	1/2"	12

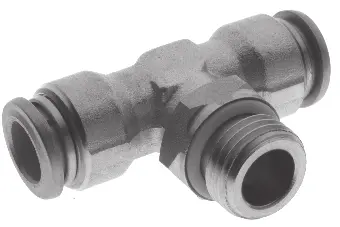

Racor Tee Horizontal

Referencia	G	OD
RI2090106	1/8"	6
RI2090206	1/4"	6
RI2090208	1/4"	8

Racores Plasticos

Serie RP - en Pulgadas y Milimetricos

Características

Permiten un montaje rápido y sencillo de los circuitos neumáticos
Excelente sujeción de las mangueras
Racores rectos con hexágono interno que permite el montaje en espacios reducidos
Satisfacen las características de anti-contaminación

Datos Técnicos

FluidoAire comprimido y vacío
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F
RoscasPulgadas - NPT · Milimétricos - G

Materiales

CuerpoPBT (Politereftalato de Butileno)
RoscasBronce Niquelado
EmpaquesNBR

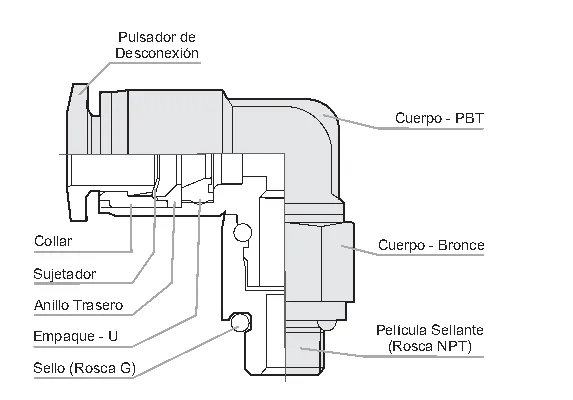

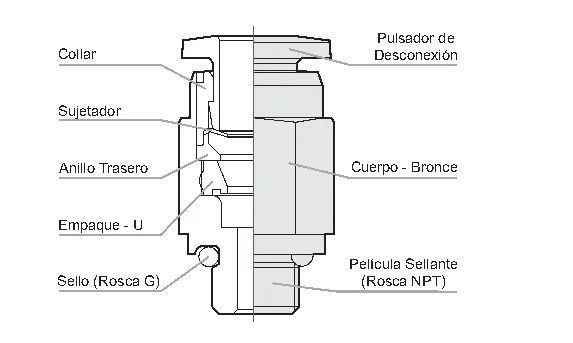

Plano y dimensiones · Racores Plasticos · Serie RP - en Pulgadas y Milimetricos

Racores Plasticos - en Pulgadas

Serie RP 10/32 - 1/8 - 1/4 - 3/8 - 1/2 NPT

Racor Recto

Referencia	NPT	OD
RP102M502	10/32"	1/4"
RP1020101	1/8"	1/8"
RP1020102	1/8"	1/4"
RP1020103	1/8"	3/8"
RP1020109	1/8"	5/16"
RP1020202	1/4"	1/4"
RP1020209	1/4"	5/16"
RP1020203	1/4"	3/8"
RP1020204	1/4"	1/2"
RP1020302	3/8"	1/4"
RP1020309	3/8"	5/16"
RP1020303	3/8"	3/8"
RP1020304	3/8"	1/2"
RP1020402	1/2"	1/4"
RP1020409	1/2"	5/16"
RP1020403	1/2"	3/8"
RP1020404	1/2"	1/2"

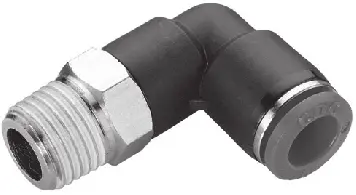

Racor Codo

Referencia	NPT	OD
RP104M502	10/32"	1/4"
RP1040101	1/8"	1/8"
RP1040102	1/8"	1/4"
RP1040103	1/8"	3/8"
RP1040109	1/8"	5/16"
RP1040202	1/4"	1/4"
RP1040209	1/4"	5/16"
RP1040203	1/4"	3/8"
RP1040204	1/4"	1/2"
RP1040302	3/8"	1/4"
RP1040309	3/8"	5/16"
RP1040303	3/8"	3/8"
RP1040304	3/8"	1/2"
RP1040402	1/2"	1/4"
RP1040409	1/2"	5/16"
RP1040403	1/2"	3/8"
RP1040404	1/2"	1/2"

Racor Recto Hembra

Referencia	NPT	OD
RP1030102	1/8"	1/4"
RP1030202	1/4"	1/4"
RP1030203	1/4"	3/8"

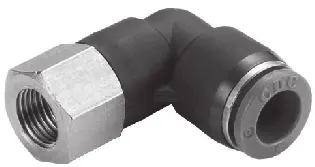

Racor Codo Hembra

Referencia	NPT	OD
RP1050102	1/8"	1/4"
RP1050202	1/4"	1/4"
RP1050203	1/4"	3/8"
RP1050209	1/8"	5/16"

Unión Tee

Referencia	OD
RP11302	1/4"
RP11309	5/16"
RP11303	3/8"
RP11304	1/2"

Racor Yee

Giratorio

Referencia	NPT	OD
RP1100102	1/8"	1/4"
RP1100202	1/4"	1/4"
RP1100209	1/4"	5/16"
RP1100303	3/8"	3/8"

Unión Codo

Giratorio

Referencia	OD
RP11202	1/4"
RP11209	5/16"
RP11203	3/8"
RP11204	1/2"

Unión Recta

Referencia	OD
RP11102	1/4"
RP11109	5/16"
RP11103	3/8"
RP11104	1/2"

Racor Tee Horizontal

Referencia	NPT	OD
RP1090102	1/8"	1/4"
RP1090202	1/4"	1/4"
RP1090209	1/4"	5/16"
RP1090203	1/4"	3/8"
RP1090302	3/8"	1/4"
RP1090303	3/8"	3/8"
RP1090304	3/8"	1/2"
RP1090403	1/2"	3/8"
RP1090404	1/2"	1/2"

Unión Yee

Referencia	OD
RP11402	1/4"
RP11403	3/8"
RP11404	1/2"

Unión Cruz

Referencia	OD
RP11502	1/4"
RP11503	3/8"
RP11504	1/2"

Unión Codo Pasamuro

Referencia	OD	T
RP11702	1/4"	M14x1.0
RP11703	3/8"	M20x1.0

Unión Pasamuro

Referencia	OD	T
RP11602	1/4"	M14x1.0
RP11609	5/16"	M16x1.0
RP11603	3/8"	M20x1.0
RP11604	1/2"	M22x1.0

Reducción Manguera

Referencia	OD 1	OD 2
RP1190902	5/16"	1/4 "
RP1190302	3/8"	1/4"
RP1190309	3/8"	5/16"
RP1190403	1/2"	3/8"

Reducción Para Racor

Referencia	ID	OD 2
RP1200902	5/16"	1/4"
RP1200302	3/8"	1/4"
RP1200309	3/8"	5/16"
RP1200402	1/2"	1/4"
RP1200403	1/2"	3/8"

Tapón Para Manguera

Referencia	OD
RP12202	1/4"
RP12209	5/16"
RP12203	3/8"
RP12204	1/2"

Tapón Para Racor

Referencia	OD
RP12102	1/4"
RP12109	5/16"
RP12103	3/8"

Manifold

4 Salidas

Referencia	NPT	OD 1	OD 2
RP1230209	1/4"	5/16"	1/4"
RP1230303	3/8"	3/8"	5/16"

Racores Plasticos - Milimetricos

Serie RP M5 - 1/8 - 1/4 - 3/8 - 1/2 Rosca G

Racor Recto

Referencia	G	OD
RP202M504	M5	4
RP202M506	M5	6
RP2020104	1/8"	4
RP2020106	1/8"	6
RP2020108	1/8"	8
RP2020110	1/8"	10
RP2020204	1/4"	4
RP2020206	1/4"	6
RP2020208	1/4"	8
RP2020210	1/4"	10
RP2020212	1/4"	12
RP2020306	3/8"	6
RP2020308	3/8"	8
RP2020310	3/8"	10
RP2020312	3/8"	12
RP2020406	1/2"	6
RP2020408	1/2"	8
RP2020410	1/2"	10
RP2020412	1/2"	12
RP2020416	1/2"	16

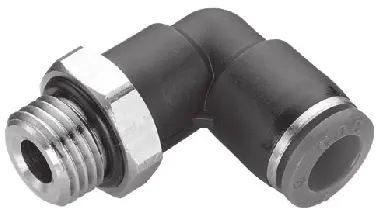

Racor Codo

Referencia	G	OD
RP204M504	M5	4
RP204M506	M5	6
RP2040104	1/8"	4
RP2040106	1/8"	6
RP2040108	1/8"	8
RP2040110	1/8"	10
RP2040204	1/4"	4
RP2040206	1/4"	6
RP2040208	1/4"	8
RP2040210	1/4"	10
RP2040212	1/4"	12
RP2040306	3/8"	6
RP2040308	3/8"	8
RP2040310	3/8"	10
RP2040312	3/8"	12
RP2040406	1/2"	6
RP2040408	1/2"	8
RP2040410	1/2"	10
RP2040412	1/2"	12
RP2040416	1/2"	16

Racor Recto Hembra

Referencia	G	OD
RP2030106	1/8"	6
RP2030108	1/8"	8
RP2030206	1/4"	6
RP2030208	1/4"	8

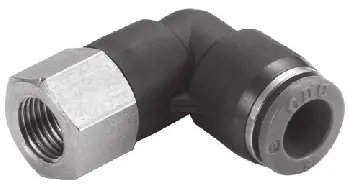

Racor Codo Hembra

Referencia	G	OD
RP2050106	1/8"	6
RP2050108	1/8"	8
RP2050206	1/4"	6
RP2050208	1/4"	8

Racor Codo Extendido

Referencia	G	OD
RP2060104	1/8"	4
RP2060106	1/8"	6
RP2060108	1/8"	8
RP2060206	1/4"	6
RP2060208	1/4"	8
RP2060210	1/4"	10

Racor Codo Banjo

Referencia	G	OD
RP2070104	1/8"	4
RP2070106	1/8"	6
RP2070108	1/8"	8
RP2070206	1/4"	6
RP2070208	1/4"	8
RP2070210	1/4"	10

Racor Yee

Giratorio

Referencia	G	OD
RP2100106	1/8"	6
RP2100206	1/4"	6
RP2100208	1/4"	8
RP2100310	3/8"	10

Racor Tee Horizontal

Referencia	G	OD
RP209M504	M5	4
RP209M506	M5	6
RP2090104	1/8"	4
RP2090106	1/8"	6
RP2090108	1/8"	8
RP2090204	1/4"	4
RP2090206	1/4"	6
RP2090208	1/4"	8
RP2090210	1/4"	10
RP2090306	3/8"	6
RP2090308	3/8"	8
RP2090310	3/8"	10
RP2090312	3/8"	12
RP2090410	1/2"	10
RP2090412	1/2"	12
RP2090416	1/2"	16

Unión Recta

Referencia	OD
RP21104	4
RP21106	6
RP21108	8
RP21110	10
RP21112	12
RP21116	16

Unión Codo

Referencia	OD
RP21204	4
RP21206	6
RP21208	8
RP21210	10
RP21212	12
RP21216	16

Unión Tee

Referencia	OD
RP21304	4
RP21306	6
RP21308	8
RP21310	10
RP21312	12

Unión Yee

Referencia	OD
RP21404	4
RP21406	6
RP21408	8
RP21410	10
RP21412	12

Unión Cruz

Referencia	OD
RP21504	4
RP21506	6
RP21508	8
RP21510	10

Unión Pasamuro

Referencia	OD	T
RP21604	4	M12x1.0
RP21606	6	M14x1.0
RP21608	8	M16x1.0
RP21610	10	M20x1.0
RP21612	12	M22x1.0

Unión Codo Pasamuro

Referencia	OD	T
RP21704	4	M12x1.0
RP21706	6	M14x1.0
RP21708	8	M16x1.0

Acople Pitorra

Referencia	OD
RP21806	6
RP21808	8
RP21810	10
RP21812	12

Reducción

Referencia	ID	OD
RP2200604	6	4
RP2200806	8	6
RP2201006	10	6
RP2201008	10	8
RP2201206	12	6
RP2201208	12	8
RP2201210	12	10

Reducción Manguera

Referencia	OD 1	OD 2
RP2190604	6	4
RP2190806	8	6
RP2191006	10	6
RP2191008	10	8
RP2191208	12	8
RP2191210	12	10

Tapón Racor

Referencia	OD
RP22104	4
RP22106	6
RP22108	8
RP22110	10
RP22112	12

Tapón Manguera

Referencia	OD
RP22204	4
RP22206	6
RP22208	8
RP22210	10
RP22212	12

Manifold

4 Salidas

Referencia	G	OD 1	OD 2
RP2230208	1/4"	8	6
RP2230310	3/8"	10	8

Manifold

6 Salidas

Referencia	G	OD
RP2240206	1/4"	6
RP2240308	3/8"	8
RP2240310	3/8"	10

Racores Plasticos - Milimetricos - Rosca Pt (r)

Serie RP , Rosca Pt (r) Especiales para Instalar en Roscas NPT para Usar Mangueras Milimétrica

Racor Recto

Referencia	PT (R)	OD
RP3020104	1/8"	4
RP3020106	1/8"	6
RP3020108	1/8"	8
RP3020110	1/8"	10
RP3020204	1/4"	4
RP3020206	1/4"	6
RP3020208	1/4"	8
RP3020210	1/4"	10
RP3020212	1/4"	12
RP3020306	3/8"	6
RP3020308	3/8"	8
RP3020310	3/8"	10
RP3020312	3/8"	12
RP3020406	1/2"	6
RP3020408	1/2"	8
RP3020410	1/2"	10
RP3020412	1/2"	12
RP3020416	1/2"	16

Racor Codo

Referencia	PT (R)	OD
RP3040104	1/8"	4
RP3040106	1/8"	6
RP3040108	1/8"	8
RP3040110	1/8"	10
RP3040112	1/8"	12
RP3040204	1/4"	4
RP3040206	1/4"	6
RP3040208	1/4"	8
RP3040210	1/4"	10
RP3040212	1/4"	12
RP3040306	3/8"	6
RP3040308	3/8"	8
RP3040310	3/8"	10
RP3040312	3/8"	12
RP3040406	1/2"	6
RP3040408	1/2"	8
RP3040410	1/2"	10
RP3040412	1/2"	12
RP3040416	1/2"	16

Racor Yee

Giratorio

Referencia	PT (R)	OD
RP3100106	1/8"	6
RP3100206	1/4"	6
RP3100208	1/4"	8
RP3100310	3/8"	10

Racor Tee Horizontal

Referencia	PT (R)	OD
RP3090104	1/8"	4
RP3090106	1/8"	6
RP3090108	1/8"	8
RP3090204	1/4"	4
RP3090206	1/4"	6
RP3090208	1/4"	8
RP3090210	1/4"	10
RP3090306	3/8"	6
RP3090308	3/8"	8
RP3090310	3/8"	10
RP3090312	3/8"	12
RP3090410	1/2"	10
RP3090412	1/2"	12
RP3090416	1/2"	16

Racores Plasticos / Two-Touch

Serie RRP 1/8 - 1/4 Rosca R

Características

El mecanismo de la tuerca de fijación proporciona una conexión neumática semipermanente
Resistente a la vibración y a los movimientos multi- direccionales de la tubería
Buena tolerancia a la contaminación, la corrosión y químicos
Composición plástica no magnética

Datos Técnicos

FluidoAire comprimido y vacío
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Racor Recto - Azul

Referencia	R	OD
RRP2020106	1/8"	6
RRP2020108	1/8"	8
RRP2020206	1/4"	6
RRP2020208	1/4"	8
RRP2020210	1/4"	10
RRP2020212	1/4"	12
RRP2020308	3/8"	8
RRP2020310	3/8"	10
RRP2020312	3/8"	12
RRP2020412	1/2"	12

Racor Codo - Azul

Referencia	R	OD
RRP2040106	1/8"	6
RRP2040108	1/8"	8
RRP2040206	1/4"	6
RRP2040208	1/4"	8
RRP2040210	1/4"	10
RRP2040212	1/4"	12
RRP2040308	3/8"	8
RRP2040310	3/8"	10
RRP2040312	3/8"	12
RRP2040412	1/2"	12

Unión Tee - Azul

Referencia	OD
RRP21306	6
RRP21308	8
RRP21310	10
RRP21312	12

Racor con Detencion - tipo Acople Rapido

Serie RD - Milimetricos y en Pulgadas

Características

El aire es completamente bloqueado al retirar la manguera
Excelente sujeción de las mangueras
Ideal para puntos donde se requiere la conexión y desconexión frecuentes
Satisfacen las características de anti-contaminación

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F
RoscasPulgadas - NPT · Milimétricos - G

Materiales

CuerpoBronce Niquelado
EmpaquesNBR

En Pulgadas

Referencia	NPT	OD
RD1020102	1/8”	1/4”
RD1020202	1/4”	1/4”
RD1020209	1/4”	5/16”
RD1020303	3/8”	3/8”

Milimétricos

Referencia	G	OD
RD2020104	1/8”	4
RD2020106	1/8”	6
RD2020206	1/4”	6
RD2020208	1/4”	8

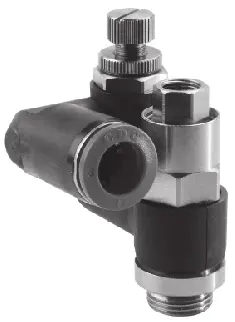

Controles de Flujo Montaje Directo con Cheque - Pilotado

Serie RPC 1/8 - 1/4 - 3/8 Rosca G

Características

Garantizan la parada intermedia de un cilindro al bloquear la salida del aire
Permiten controlar una velocidad constante del cilindro fácilmente
Con un sistema de bloqueo para evitar manipulaciones no deseadas
Fácil instalación al fijarlos directamente a las conexiones del cilindro
Regulación de la velocidad en un solo sentido

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoPBT
PerillaBronce Niquelado
EmpaquesNBR

Milimétricos

Referencia	G	OD
RPC10106	1/8"	6
RPC10206	1/4"	6
RPC10208	1/4"	8
RPC10308	3/8"	8
RPC10310	3/8"	10

Referencia	OD	A	D2	D3	E	F
RPC10106	6	16,0	12,6	12,1	35,4	48,4
RPC10206	6	18,1	12,6	15,4	42,0	60,4
RPC10208	8	18,1	14,9	15,4	42,0	60,4
RPC10308	8	21,0	15,1	20,3	49,7	63,4
RPC10310	10	21,0	17,6	20,3	49,7	63,4

Referencia	G	H1	H2	K	T1	T2
RPC10106	16,1	12	10	38,9	G 1/8	M5
RPC10206	19,4	17	13	44,3	G 1/4	G 1/8
RPC10208	18,4	17	13	46,7	G 1/4	G 1/8
RPC10308	23,4	19	17	50,7	G 3/8	G 1/8
RPC10310	23,4	19	17	53,0	G 3/8	G 1/8

Controles de Flujo Montaje Directo

Serie RP

Características

Permiten controlar una velocidad constante del cilindro fácilmente
Con un sistema de bloqueo para evitar manipulaciones no deseadas
Fácil instalación al fijarlos directamente a las conexiones del cilindro
Regulación de la velocidad en un solo sentido

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoPBT
PerillaBronce Niquelado
EmpaquesNBR

Control de Flujo en Pulgadas

Código	NPT	OD	Flujo l/min.
RP1010102	1/8"	1/4"	350
RP1010202	1/4"	1/4"	600
RP1010203	1/4"	3/8"	640
RP1010302	3/8"	1/4"	1.100
RP1010303	3/8"	3/8"	1.100
RP1010304	3/8"	1/2"	1.100
RP1010403	1/2"	3/8"	1.100
RP1010404	1/2"	1/2"	1.700

Control de Flujo Milimetrico

Código	Rosca G	OD	Flujo l/min.
RP201M504	M5	4	100
RP201M506	M5	6	100
RP2010106	1/8"	6	350
RP2010108	1/8"	8	350
RP2010206	1/4"	6	600
RP2010208	1/4"	8	640
RP2010210	1/4"	10	640
RP2010306	3/8"	6	1.100
RP2010308	3/8"	8	1.100
RP2010310	3/8"	10	1.100
RP2010312	3/8"	12	1.100
RP2010412	1/2"	10	1.700
RP2010412	1/2"	12	1.700

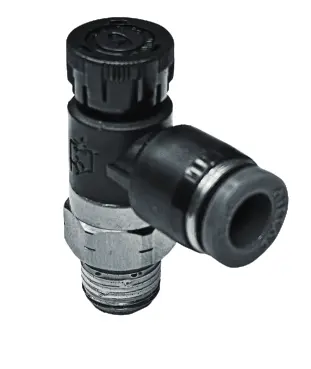

Controles de Flujo Montaje Directo

Serie Rp, Rm Rosca Pt (r), Rosca G

Estos controles son especiales para instalar en roscas NPT para usar mangueras milimétricas

Características

Permiten controlar una velocidad constante del cilindro fácilmente
Con un sistema de bloqueo para evitar manipulaciones no deseadas
Fácil instalación al fijarlos directamente a las conexiones del cilindro
Regulación de la velocidad en un solo sentido

Datos Técnicos

FluidoAire comprimido
Presión de TrabajoRoca PT -1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo
Rosca G-20°C a 80°C

Materiales

CuerpoPBT
PerillaBronce Niquelado
EmpaquesNBR

Control de Flujo Milimetrico - Rosca PT(R)

Control de Flujo Metálico

Código	PT (R)	OD	Flujo l/min.
RP3010106	1/8"	6	350
RP3010108	1/8"	8	350
RP3010206	1/4"	6	600
RP3010208	1/4"	8	640
RP3010210	1/4"	10	640
RP3010306	3/8"	6	1.100
RP3010308	3/8"	8	1.100
RP3010310	3/8"	10	1.100
RP3010312	3/8"	12	1.100
RP3010410	1/2"	10	1.700
RP3010412	1/2"	12	1.700

Control de Flujo Milimetrico - Rosca G

Referencia	Rosca G	OD	Flujo l/min.
RM201M504	M5	4 mm	42
RM201M506	M5	6 mm	42
RM2010106	1/8"	6 mm	160
RM2010108	1/8"	8 mm	160
RM2010206	1/4"	6 mm	400
RM2010208	1/4"	8 mm	400
RM2010210	1/4"	10 mm	400
RM2010308	3/8"	8 mm	1.000
RM2010310	3/8"	10 mm	1.000
RM2010412	1/2"	12 mm	1.300

No se encontraron productos con esa búsqueda.
