Válvulas Direccionales

Válvulas solenoides 3/2, 5/2 y 5/3, ISO 5599, con piloto neumático, manuales, mecánicas, de botón, pedal, palanca y rotativas, y manifolds.

Válvulas Solenoides 3/2 - PilotadasVálvulas Solenoides 5/2 y 5/3 - PilotadasManifold para Válvulas 5/2 y 5/3 - PilotadasVálvulas Solenoides 3/2 Acción DirectaVálvulas Solenoides 5/2 - NAMURVálvulas Solenoides 5/2 - Alto CiclajeElectrovalvulas 3/2 de Alto Caudal Poppet o de AsientoVálvulas ISO 5599/1 - Solenoides 5/2 y 5/3
Descargar catálogo en PDF

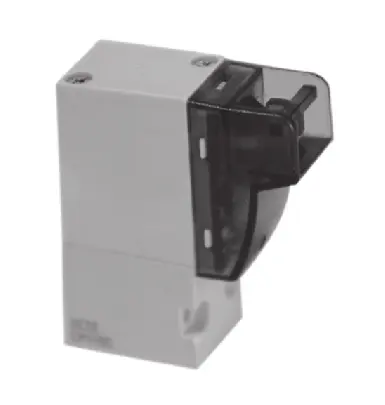

Válvulas Solenoides 3/2 - Pilotadas

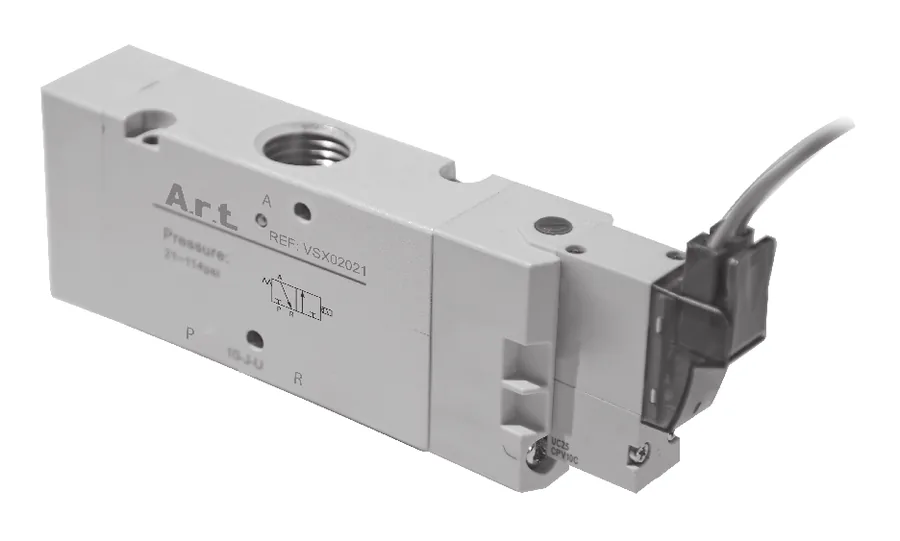

Serie VSX 1/8 - 1/4 - 3/8 NPT

Serie VSX 1/8 - 1/4 - 3/8 NPT

Características

  • Válvulas de ultima generación
  • Bajo consumo eléctrico
  • Ahorran hasta un 70 % de energía
  • Servopilotadas
  • Normalmente cerradas o abiertas
  • Bobina con LED indicador
  • Operador manual adicional

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo- 20°C ~ 70°C
  • Consumo eléctricoAC: 1.1 VA · DC: 0.9 W
  • Max. Ciclaje5 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • SellosNBR
  • ResorteAcero Inoxidable

Válvulas serie VSX - Pilotadas

ReferenciaNPTOperadorVoltajeOrificio (CV)
VSXM020111/8"Solenoide - Resorte12 DC8,9 mm (0,52)
VSXM020121/8"Solenoide - Resorte24 DC8,9 mm (0,52)
VSXM020141/8"Solenoide - Resorte110 AC8,9 mm (0,52)
VSXM020151/8"Solenoide - Resorte220 AC8,9 mm (0,52)
VSX020211/4"Solenoide - Resorte12 DC15,4 mm (0,91)
VSX020221/4"Solenoide - Resorte24 DC15,4 mm (0,91)
VSX020241/4"Solenoide - Resorte110 AC15,4 mm (0,91)
VSX020251/4"Solenoide - Resorte220 AC15,4 mm (0,91)
VSX020313/8"Solenoide - Resorte12 DC38,4 mm (2,26)
VSX020323/8"Solenoide - Resorte24 DC38,4 mm (2,26)
VSX020343/8"Solenoide - Resorte110 AC38,4 mm (2,26)
VSX020353/8"Solenoide - Resorte220 AC38,4 mm (2,26)

Nota : El terminal eléctrico se puede instalar en la bobina : Horizontal o vertical

Bobinas con LED indicador

ReferenciaDescripciónPotencia
VSXB1Bobina 12 DC0,9 W
VSXB2Bobina 24 DC0,9 W
VSXB3Bobina 24 AC1,1 VA
VSXB4Bobina 110 AC1,1 VA
VSXB5Bobina 220 AC1,1 VA
VSXC5Conector eléctrico con cable
NPTABCDE
1/8833215,57,227,5
1/49733,518,51234,5
3/8116,54623,51558,5
Válvulas Solenoides 5/2 y 5/3 - Pilotadas

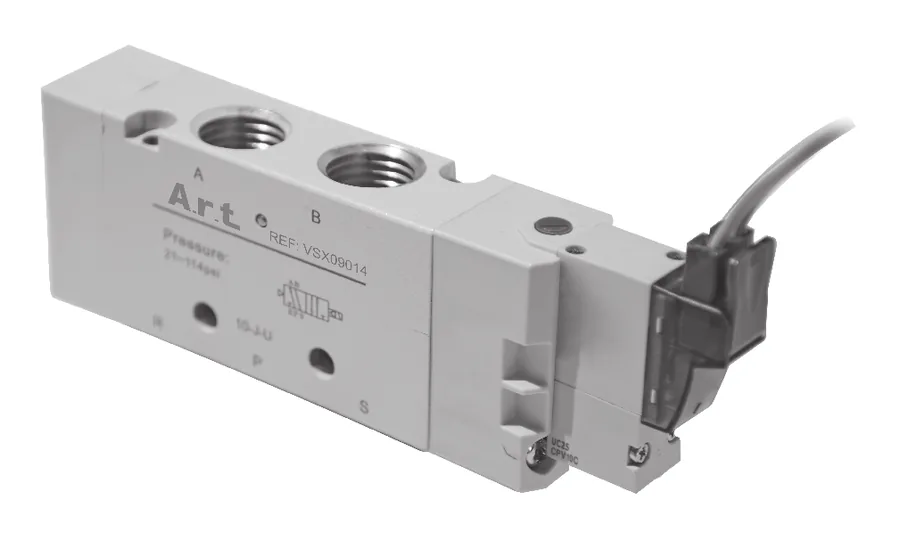

Serie VSX 1/8 - 1/4 - 3/8 NPT

Serie VSX 1/8 - 1/4 - 3/8 NPTSerie VSX 1/8 - 1/4 - 3/8 NPT

Características

  • Válvulas de ultima generación
  • Bajo consumo eléctrico
  • Ahorran hasta un 70 % de energia
  • Servopilotadas
  • Operador manual adicional
  • Libres de mantenimiento
  • Bobina con LED indicador
  • El terminal eléctrico se puede instalar en la bobina, horizontal o vertical
  • Fácil montaje en manifold

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-20°C a 70°C
  • Consumo eléctricoAC: 1.1 VA · DC: 0.9 W
  • Max. Ciclaje5 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • SellosNBR

Válvulas Solenoides serie VSX

ReferenciaVíasNPTOperadorVoltajeOrificio (CV)
VSXM080115/21/8"Solenoide - Resorte12 DC8,9 mm (0,52)
VSXM080125/21/8"Solenoide - Resorte24 DC8,9 mm (0,52)
VSXM080145/21/8"Solenoide - Resorte110 AC8,9 mm (0,52)
VSXM080155/21/8"Solenoide - Resorte220 AC8,9 mm (0,52)
VSXM090115/21/8"Doble Solenoide12 DC8,9 mm (0,52)
VSXM090125/21/8"Doble Solenoide24 DC8,9 mm (0,52)
VSXM090145/21/8"Doble Solenoide110 AC8,9 mm (0,52)
VSXM090155/21/8"Doble Solenoide220 AC8,9 mm (0,52)
VSXM100115/31/8"Centros Cerrados12 DC8,0 mm (0,47)
VSXM100125/31/8"Centros Cerrados24 DC8,0 mm (0,47)
VSXM100145/31/8"Centros Cerrados110 AC8,0 mm (0,47)
VSXM100155/31/8"Centros Cerrados220 AC8,0 mm (0,47)
VSX080215/21/4"Solenoide - Resorte12 DC15,4 mm (0,91)
VSX080225/21/4"Solenoide - Resorte24 DC15,4 mm (0,91)
VSX080245/21/4"Solenoide - Resorte110 AC15,4 mm (0,91)
VSX080255/21/4"Solenoide - Resorte220 AC15,4 mm (0,91)
VSX090215/21/4"Doble Solenoide12 DC15,4 mm (0,91)
VSX090225/21/4"Doble Solenoide24 DC15,4 mm (0,91)
VSX090245/21/4"Doble Solenoide110 AC15,4 mm (0,91)
VSX090255/21/4"Doble Solenoide220 AC15,4 mm (0,91)
VSX100215/31/4"Centros Cerrados12 DC14,2 mm (0,84)
VSX100225/31/4"Centros Cerrados24 DC14,2 mm (0,84)
VSX100245/31/4"Centros Cerrados110 AC14,2 mm (0,84)
VSX100255/31/4"Centros Cerrados220 AC14,2 mm (0,84)
VSX110215/31/4"Centros Abiertos12 DC14,2 mm (0,84)
VSX110225/31/4"Centros Abiertos24 DC14,2 mm (0,84)
VSX110245/31/4"Centros Abiertos110 AC14,2 mm (0,84)
VSX110255/31/4"Centros Abiertos220 AC14,2 mm (0,84)
VSX080315/23/8"Solenoide - Resorte12 DC38,4 mm (2,26)
VSX080325/23/8"Solenoide - Resorte24 DC38,4 mm (2,26)
VSX080345/23/8"Solenoide - Resorte110 AC38,4 mm (2,26)
VSX080355/23/8"Solenoide - Resorte220 AC38,4 mm (2,26)
VSX090315/23/8"Doble Solenoide12 DC38,4 mm (2,26)
VSX090325/23/8"Doble Solenoide24 DC38,4 mm (2,26)
VSX090345/23/8"Doble Solenoide110 AC38,4 mm (2,26)
VSX090355/23/8"Doble Solenoide220 AC38,4 mm (2,26)
VSX100315/33/8"Centros Cerrados12 DC30,5 mm (1,80)
VSX100325/33/8"Centros Cerrados24 DC30,5 mm (1,80)
VSX100345/33/8"Centros Cerrados110 AC30,5 mm (1,80)
VSX100355/33/8"Centros Cerrados220 AC30,5 mm (1,80)

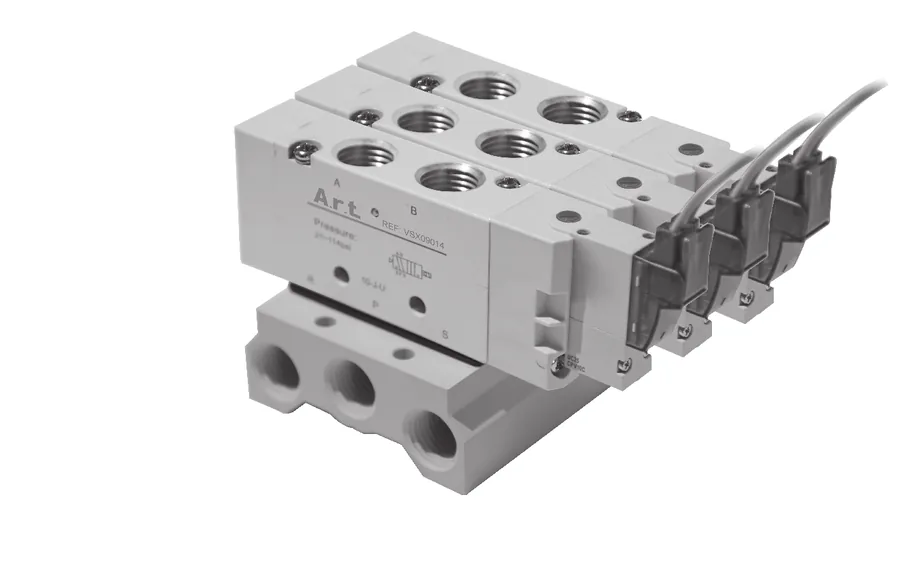

Manifold para Válvulas 5/2 y 5/3 - Pilotadas

Serie VSX 1/8 - 1/4 - 3/8 NPT

Serie VSX 1/8 - 1/4 - 3/8 NPTSerie VSX 1/8 - 1/4 - 3/8 NPTSerie VSX 1/8 - 1/4 - 3/8 NPT

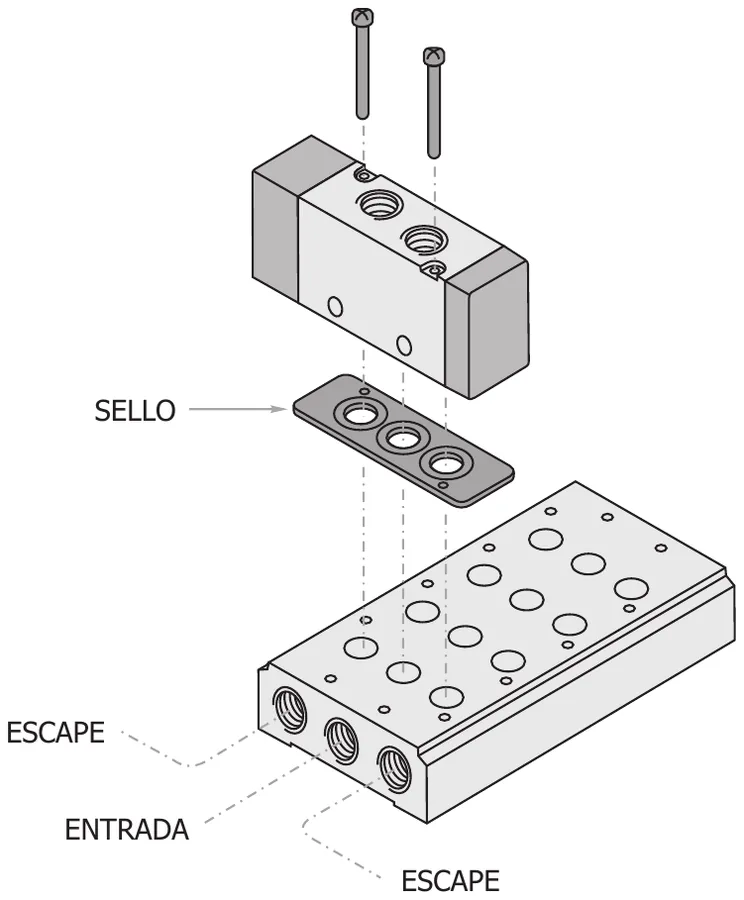

Los manifolds permiten instalar un conjunto de válvulas facilitando el montaje al utilizar una única entrada, reduciendo así la cantidad de racores,

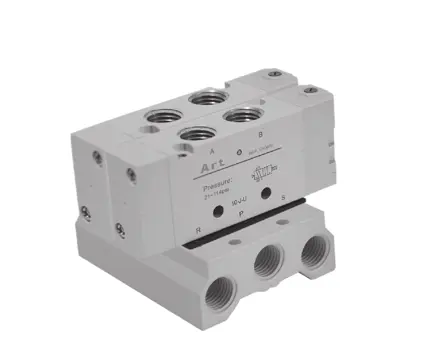

Admiten combinar cualquier válvula solenoide serie VSX 5/2 ó 5/3, y válvulas de piloto neumático serie

Conector Eléctrico Se puede instalar en la Bobina Horizontal o vertical

Manifolds

manguera y silenciadores.

VX 5/2 ó 5/3, para mayor versatilidad.

Manifolds hasta 20 Estaciones Consulte con su distribuidor

Manifold para Válvulas solenoides Serie VSX / Válvulas Neumáticas VX

Bobina

Manifold No. EstacionesPara Válvulas de 1/8" ReferenciaPara Válvulas de 1/4" ReferenciaPara Válvulas de 3/8" Referencia
2VSXM0102VSXM0202VSXM0302
3VSXM0103VSXM0203VSXM0303
4VSXM0104VSXM0204VSXM0304
5VSXM0105VSXM0205VSXM0305
6VSXM0106VSXM0206VSXM0306
7VSXM0107VSXM0207VSXM0307
8VSXM0108VSXM0208VSXM0308
10VSXM0110VSXM0210VSXM0310
12VSXM0112VSXM0212VSXM0312
Entradas1/8"1/4"3/8"
*PlacaVSXMT01VSXMT02VSXMT03

* Esta placa permite bloquear una de las salidas del manifold

Bobinas para serie VSX

ReferenciaDescripciónPotencia
VSXB1Bobina 12 VDC0,9 W
VSXB2Bobina 24 VDC0,9 W
VSXB3Bobina 24 VAC1,1 VA
VSXB4Bobina 110 VAC1,1 VA
VSXB5Bobina 220 VAC1,1 VA
VSXC5Conector eléctrico con Cable( 50 cm )

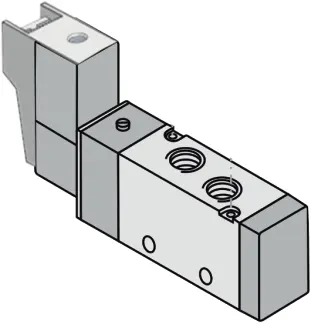

Válvulas Solenoides 5/2 y 5/3 - Pilotadas

Serie VSX 1/8 - 1/4 - 3/8 NPT

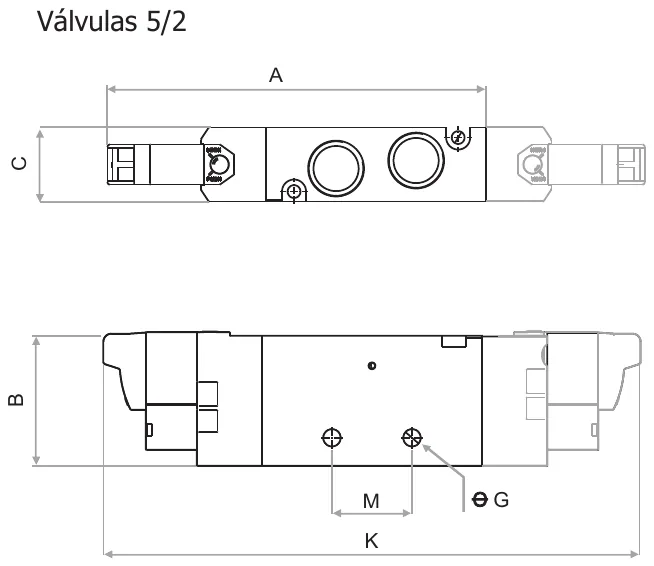

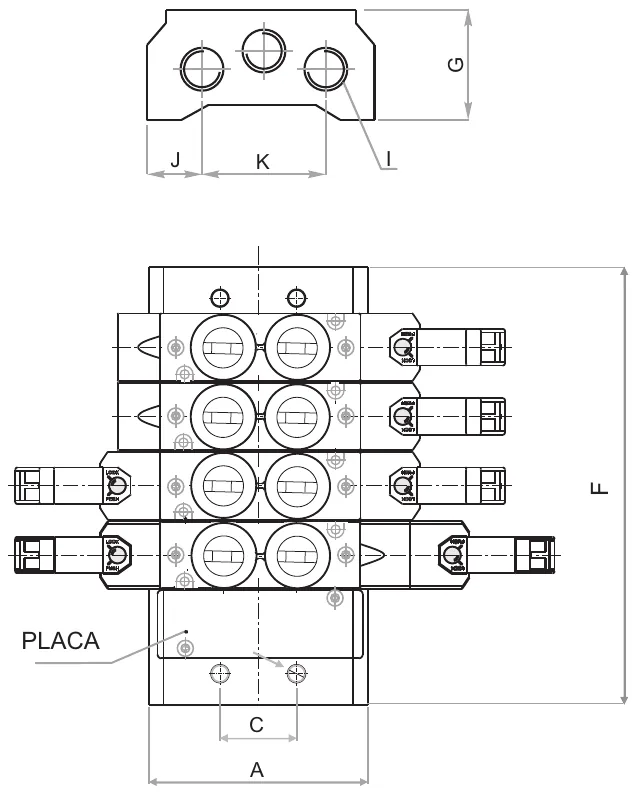

Plano · Serie VSX 1/8 - 1/4 - 3/8 NPTPlano · Serie VSX 1/8 - 1/4 - 3/8 NPT
NPTABC
1/8"93,53215,5
1/4"10633,518,5
3/8"137,54623,5
NPTØGKM
1/8"3,2121,514
1/4"4,313420
3/8"4,316725

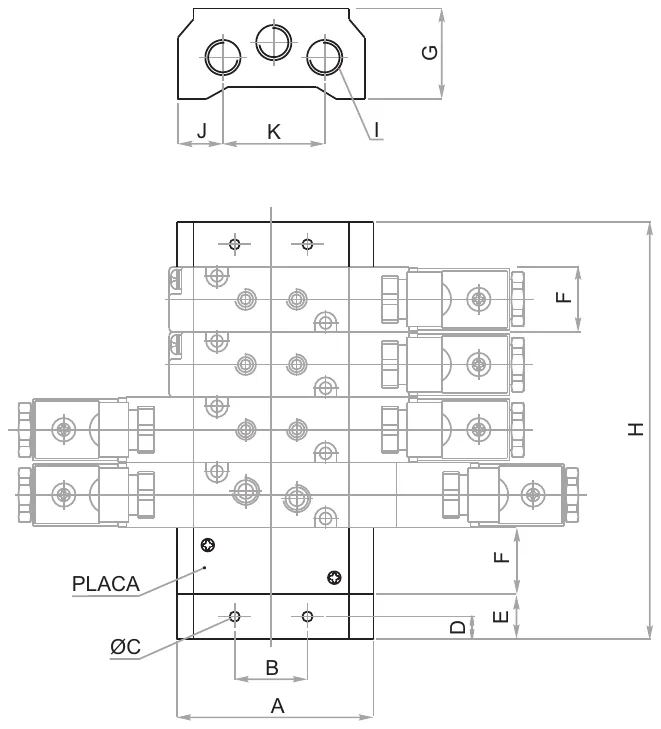

Manifolds

SerieACGIJK
VSXM0157,520221/4"940
VSXM026021241/4"942
VSXM038526273/8"1457
SerieNumero de Estaciónes
NPT2 F3 F4 F5 F6 F
VSXM011/8"50668298114
VSXM021/4"567594113132
VSXM033/8"7296120144168
SerieNúmero de Estaciones
NPT7 F8 F9 F10 F12 F
VSXM011/8"130146162178210
VSXM021/4"151170189208246
VSXM033/8"192216240264312
Nota: Manifold hasta 20 estaciones, a partir de 12 , consulte las medidas
con su distribuidor

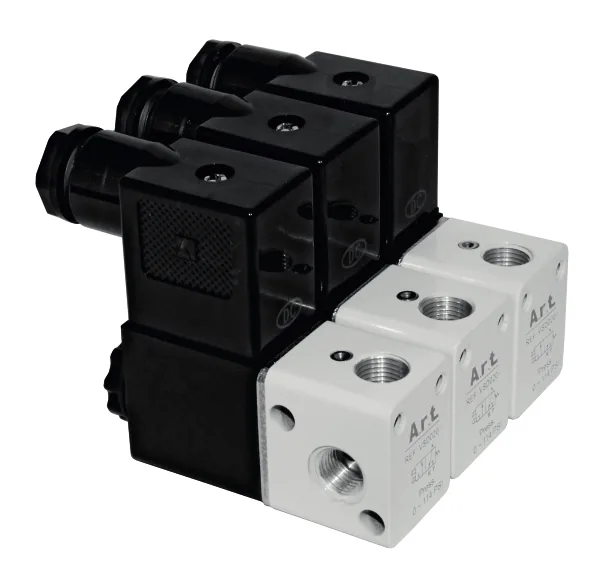

Válvulas Solenoides 3/2 Acción Directa

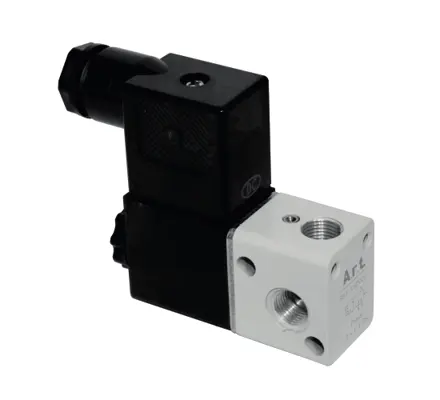

Serie VSD 1/8 NPT

Serie VSD 1/8 NPTSerie VSD 1/8 NPT

Soporte de Montaje

Características

  • Acción directa
  • Normalmente cerradas
  • Regreso resorte
  • Operador manual adicional
  • Fácil montaje en manifold

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 8 Bar ~ 0 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
  • Tiempo de Respuesta0,05 segundos
  • Max. Ciclaje10 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • SellosNBR

Válvulas Solenoides VSD - Acción Directa

ReferenciaNPTOperadorVoltajeCV
VSD020111/8"Solenoide - Resorte12 DC0,07
VSD020121/8"Solenoide - Resorte24 DC0,07
VSD020141/8"Solenoide - Resorte110 AC0,07
VSD020151/8"Solenoide - Resorte220 AC0,07

Incluyen conector eléctrico tipo DIN 43650B con LED indicador

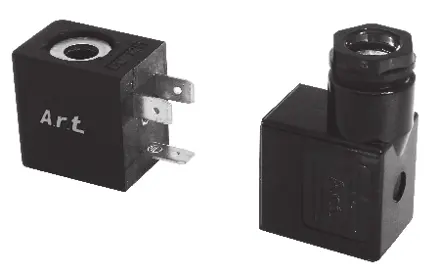

Bobinas y Conectores

ReferenciaDescripciónPotencia
VSB1Bobina 12 DC2,5 W
VSB2Bobina 24 DC3,0 W
VSB3Bobina 24 AC3,5 VA
VSB4Bobina 110 AC2,5 VA
VSB5Bobina 220 AC2,0 VA
VSC1Conector eléctrico DC con LED indicador
VSC2Conector eléctrico AC con LED indicador
VSDS01Soporte de Montaje
VSDK01Kit de ensamble, permite conectar hasta 4 válvulas
Válvulas Solenoides 3/2 - Pilotadas

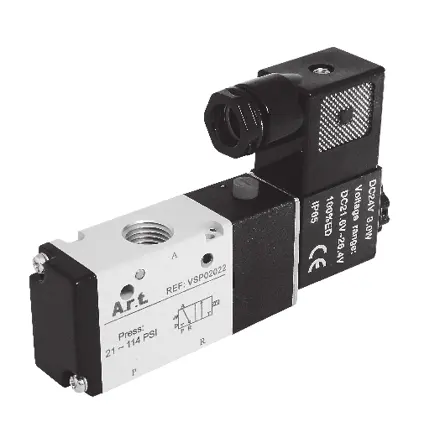

Serie VSP 1/8 - 1/4 - 3/8 NPT

Serie VSP 1/8 - 1/4 - 3/8 NPT

Características

  • Servopilotadas
  • Normalmente cerradas
  • Regreso resorte
  • Operador manual adicional

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
  • Tiempo de Respuesta0,05 segundos
  • Max. Ciclaje5 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
  • ResorteAcero Inoxidable

Válvulas Solenoides 3/2 - Pilotadas

ReferenciaNPTOperadorVoltajeCV
VSP020111/8"Solenoide - Resorte12 DC0,78
VSP020121/8"Solenoide - Resorte24 DC0,78
VSP020141/8"Solenoide - Resorte110 AC0,78
VSP020151/8"Solenoide - Resorte220 AC0,78
VSP020211/4"Solenoide - Resorte12 DC0,89
VSP020221/4"Solenoide - Resorte24 DC0,89
VSP020241/4"Solenoide - Resorte110 AC0,89
VSP020251/4"Solenoide - Resorte220 AC0,89
VSP020313/8"Solenoide - Resorte12 DC1,67
VSP020323/8"Solenoide - Resorte24 DC1,67
VSP020343/8"Solenoide - Resorte110 AC1,67
VSP020353/8"Solenoide - Resorte220 AC1,67

Incluyen conector eléctrico tipo DIN 43650B con LED indicador

Bobinas y Conectores

ReferenciaDescripciónPotencia
VSB1Bobina 12 DC2,5 W
VSB2Bobina 24 DC2,5 W
VSB3Bobina 24 AC3,5 VA
VSB4Bobina 110 AC3,5 VA
VSB5Bobina 220 AC3,5 VA
VSC1Conector eléctrico DC con LED indicador
VSC2Conector eléctrico AC con LED indicador
NPTABCDE
1/8 Mini5588,4277,721
1/866,7109358,225
1/466,7109358,225
3/869,21204010,530
NPTØFGHIJ
1/8 Mini3,21913,21318
1/83,23012,71722
1/43,23012,71722
3/84,335152027

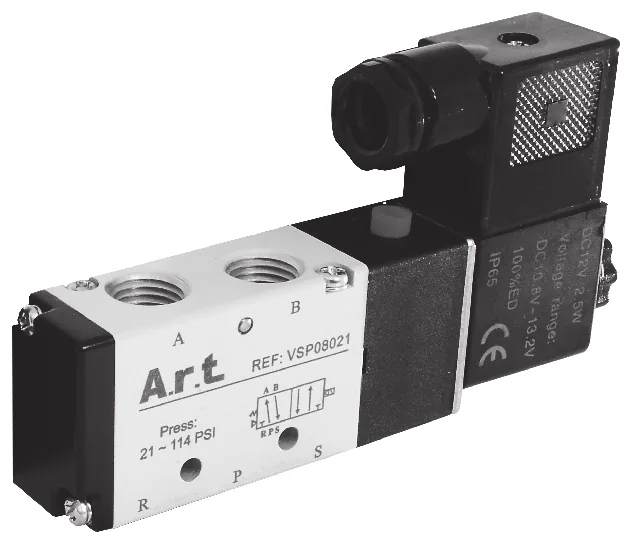

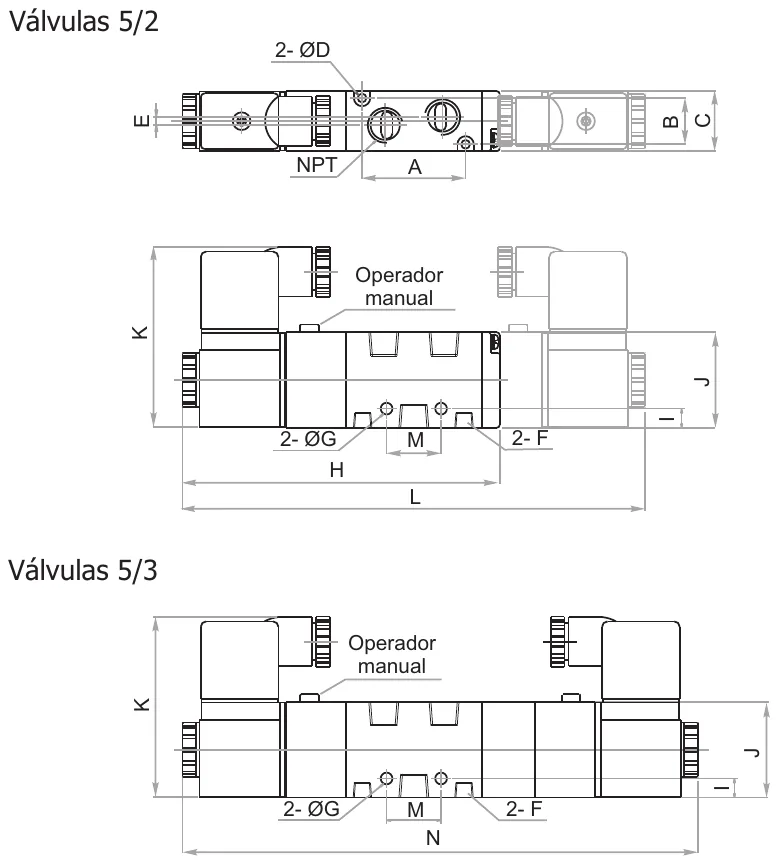

Válvulas Solenoides 5/2 y 5/3 - Pilotadas

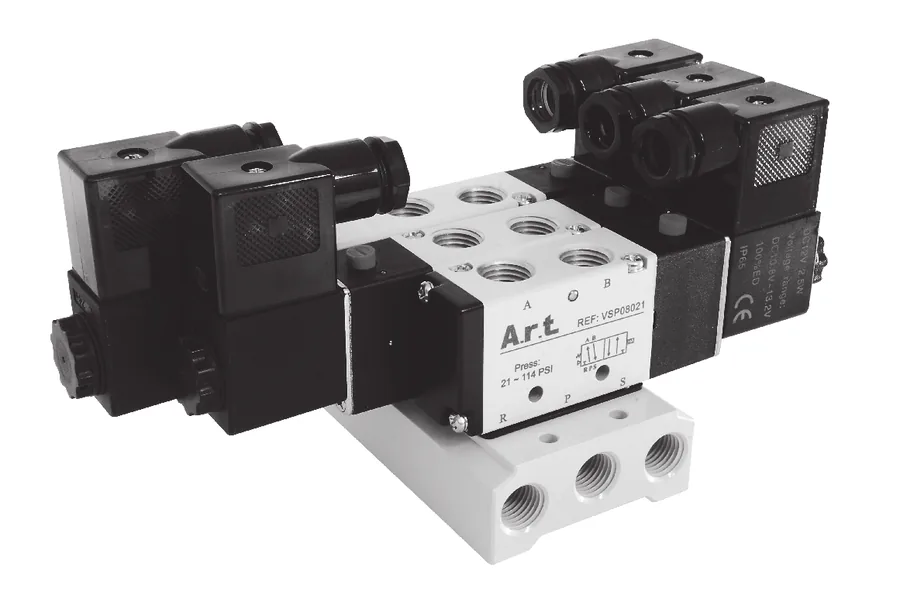

Serie VSP 1/8 - 1/4 - 3/8 - 1/2 NPT

Serie VSP 1/8 - 1/4 - 3/8 - 1/2 NPTSerie VSP 1/8 - 1/4 - 3/8 - 1/2 NPT

Características

  • Servopilotadas
  • Operador manual adicional
  • Libres de mantenimiento
  • Bajo consumo de potencia
  • Fácil montaje en manifold

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
  • Tiempo de Respuesta0,05 segundos
  • Conector EléctricoTipo DIN 43650B con LED indicador

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
Válvulas Solenoides 5/2 y 5/3 - Pilotadas

Serie VSP 1/8 - 1/4 NPT

Válvulas Solenoides Serie VSP - Pilotadas

*

ReferenciaVíasNPTOperadorVoltajeCVCiclos/Seg.
VSPM080115/2* 1/8"Solenoide - Resorte12 DC0,675
VSPM080125/2* 1/8"Solenoide - Resorte24 DC0,675
VSPM080145/2* 1/8"Solenoide - Resorte110 AC0,675
VSPM080155/2* 1/8"Solenoide - Resorte220 AC0,675
VSP080115/21/8"Solenoide - Resorte12 DC0,785
VSP080125/21/8"Solenoide - Resorte24 DC0,785
VSP080145/21/8"Solenoide - Resorte110 AC0,785
VSP080155/21/8"Solenoide - Resorte220 AC0,785
VSP090115/21/8"Doble Solenoide12 DC0,785
VSP090125/21/8"Doble Solenoide24 DC0,785
VSP090145/21/8"Doble Solenoide110 AC0,785
VSP090155/21/8"Doble Solenoide220 AC0,785
VSP100115/31/8"Centros Cerrados12 DC0,673
VSP100125/31/8"Centros Cerrados24 DC0,673
VSP100145/31/8"Centros Cerrados110 AC0,673
VSP100155/31/8"Centros Cerrados220 AC0,673
VSP080215/21/4"Solenoide - Resorte12 DC0,895
VSP080225/21/4"Solenoide - Resorte24 DC0,895
VSP080245/21/4"Solenoide - Resorte110 AC0,895
VSP080255/21/4"Solenoide - Resorte220 AC0,895
VSP090215/21/4"Doble Solenoide12 DC0,895
VSP090225/21/4"Doble Solenoide24 DC0,895
VSP090245/21/4"Doble Solenoide110 AC0,895
VSP090255/21/4"Doble Solenoide220 AC0,895
VSP100215/31/4"Centros Cerrados12 DC0,673
VSP100225/31/4"Centros Cerrados24 DC0,673
VSP100245/31/4"Centros Cerrados110 AC0,673
VSP100255/31/4"Centros Cerrados220 AC0,673
VSP110215/31/4"Centros Abiertos12 DC0,673
VSP110225/31/4"Centros Abiertos24 DC0,673
VSP110245/31/4"Centros Abiertos110 AC0,673
VSP110255/31/4"Centros Abiertos220 AC0,673

VSPM 1/8" NPT con cuerpo pequeño

Válvulas Solenoides 5/2 y 5/3 - Pilotadas

Serie VSP 3/8 - 1/2 NPT

Válvulas Solenoides VSP - Pilotadas

ReferenciaVíasNPTOperadorVoltajeCVCiclos/Seg.
VSP080315/23/8"Solenoide - Resorte12 DC1,685
VSP080325/23/8"Solenoide - Resorte24 DC1,685
VSP080345/23/8"Solenoide - Resorte110 AC1,685
VSP080355/23/8"Solenoide - Resorte220 AC1,685
VSP090315/23/8"Doble Solenoide12 DC1,685
VSP090325/23/8"Doble Solenoide24 DC1,685
VSP090345/23/8"Doble Solenoide110 AC1,685
VSP090355/23/8"Doble Solenoide220 AC1,685
VSP100315/33/8"Centros Cerrados12 DC1,003
VSP100325/33/8"Centros Cerrados24 DC1,003
VSP100345/33/8"Centros Cerrados110 AC1,003
VSP100355/33/8"Centros Cerrados220 AC1,003
VSP110315/33/8"Centros Abiertos12 DC1,003
VSP110325/33/8"Centros Abiertos24 DC1,003
VSP110345/33/8"Centros Abiertos110 AC1,003
VSP110355/33/8"Centros Abiertos220 AC1,003
VSP080415/21/2"Solenoide - Resorte12 DC2,793
VSP080425/21/2"Solenoide - Resorte24 DC2,793
VSP080445/21/2"Solenoide - Resorte110 AC2,793
VSP080455/21/2"Solenoide - Resorte220 AC2,793
VSP090415/21/2"Doble Solenoide12 DC2,793
VSP090425/21/2"Doble Solenoide24 DC2,793
VSP090445/21/2"Doble Solenoide110 AC2,793
VSP090455/21/2"Doble Solenoide220 AC2,793
VSP100415/31/2"Centros Cerrados12 DC1,673
VSP100425/31/2"Centros Cerrados24 DC1,673
VSP100445/31/2"Centros Cerrados110 AC1,673
VSP100455/31/2"Centros Cerrados220 AC1,673
VSP110415/31/2"Centros Abiertos12 DC1,673
VSP110425/31/2"Centros Abiertos24 DC1,673
VSP110445/31/2"Centros Abiertos110 AC1,673
VSP110455/31/2"Centros Abiertos220 AC1,673
Manifold para Válvulas 5/2 y 5/3 - Pilotadas

Serie VSM 1/8 - 1/4 - 3/8 - 1/2 NPT

Serie VSM 1/8 - 1/4 - 3/8 - 1/2 NPT

Los manifolds permiten instalar un conjunto de válvulas facilitando el montaje al utilizar una única entrada, reduciendo así la cantidad de racores,

Admiten combinar cualquier válvula solenoide serie VSP 5/2 ó 5/3, y válvulas de piloto neumático serie

Conector DIN 43650B

Manifolds

manguera y silenciadores.

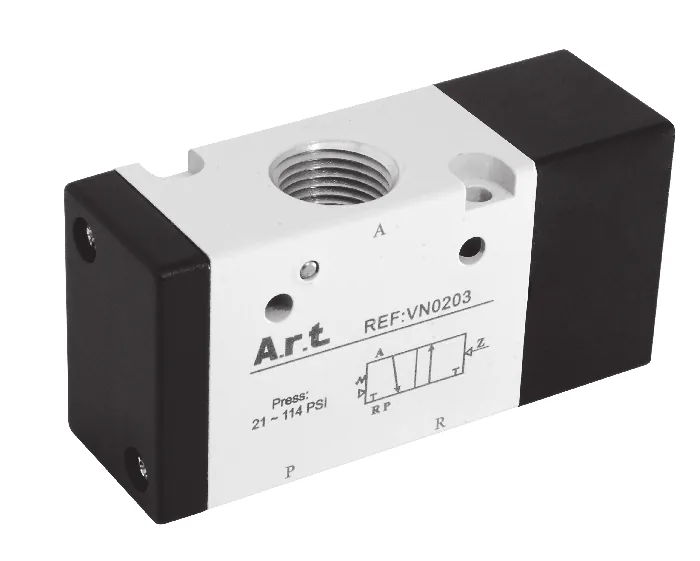

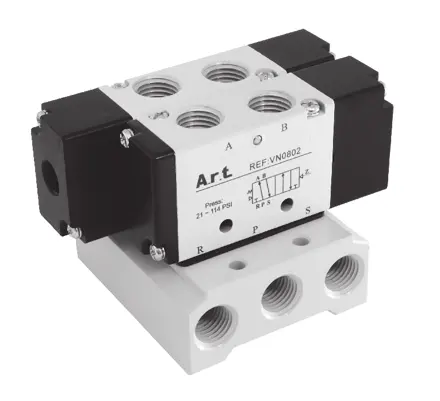

VN 5/2 ó 5/3, para mayor versatilidad.

Bobina

1/8" Mini.

Manifolds para Válvulas Solenoides Serie VSP / Válvulas Neumáticas VN

Válvula No. EstacionesPara Válvulas 1/8" Mini. ReferenciaPara Válvulas de 1/8" y 1/4" ReferenciaPara Válvulas de 3/8" ReferenciaPara Válvulas de 1/2" Referencia
2VSMM502VSM0202VSM0302VSM0402
3VSMM503VSM0203VSM0303VSM0403
4VSMM504VSM0204VSM0304VSM0404
5VSMM505VSM0205VSM0305VSM0405
6VSMM506VSM0206VSM0306VSM0406
7VSMM507VSM0207VSM0307VSM0407
8VSMM508VSM0208VSM0308
9VSMM509VSM0209VSM0309
10VSMM510VSM0210VSM0310
11VSMM511VSM0211VSM0311
12VSMM512VSM0212VSM0312
*PlacaVSMTM5VSMT02VSMT03VSMT04
Entradas1/4"1/4"3/8"1/2"

* Esta placa permite bloquear una de las salidas del manifold

Bobinas para serie VSP

ReferenciaDescripciónPotencia
VSBM51Bobina 12 VDC2,5 W
VSBM52Bobina 24 VDC2,5 W
VSBM53Bobina 24 VAC3,0 VA
VSBM54Bobina 110 VAC3,0 VA
VSBM55Bobina 220 VAC3,0 VA
VSCM51Conector eléctrico transparente DC
VSCM52Conector eléctrico transparente AC

Bobinas serie VSP

ReferenciaDescripciónPotencia
VSB1Bobina 12 VDC2,5 W
VSB2Bobina 24 VDC2,5 W
VSB3Bobina 24 VAC3,5 VA
VSB4Bobina 110 VAC3,5 VA
VSB5Bobina 220 VAC3,5 VA
VSC1Conector eléctrico DC con LED indicador
VSC2Conector eléctrico AC con LED indicador
Válvulas Solenoides 5/2 y 5/3 - Pilotadas

Serie VSP 1/8 - 1/4 - 3/8 - 1/2 NPT

Plano · Serie VSP 1/8 - 1/4 - 3/8 - 1/2 NPTPlano · Serie VSP 1/8 - 1/4 - 3/8 - 1/2 NPT
NPTABCØDEFØG
1/8" Mini3013183,30M5 x 83,3
1/8"3817223,201/8"4,3
1/4"3817223,231/8"4,3
3/8"5020274,341/4"4,3
1/2"7227344,341/2"5,5
NPTHIJKLMN
1/8" Mini99,442755142,414157,4
1/8"11773566,717120190
1/4"11773566,717120190
3/8"1356,54069,219024209
1/2"168,47,55074,2222,828243,8

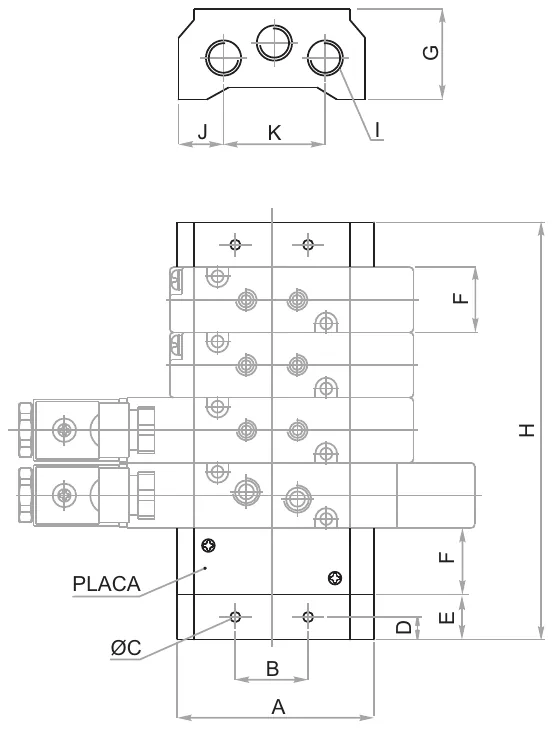

Manifolds

SerieABCDEFG
VSMM558204,551018,325
VSM0261214,561222,426
VSM0375264,5613,527,330
VSM04104325,5714,534,338
Serie2H3H4H5H6H7H8H
VSMM5577695114133152171
VSM026992115138161184207
VSM0382110138166194222250
VSM0498133168203238273-
Serie9H10H11H12HIJK
VSMM51902092282471/4"940
VSM022302532762991/4"943
VSM032783063343623/8"1153
VSM04----1/2"1868

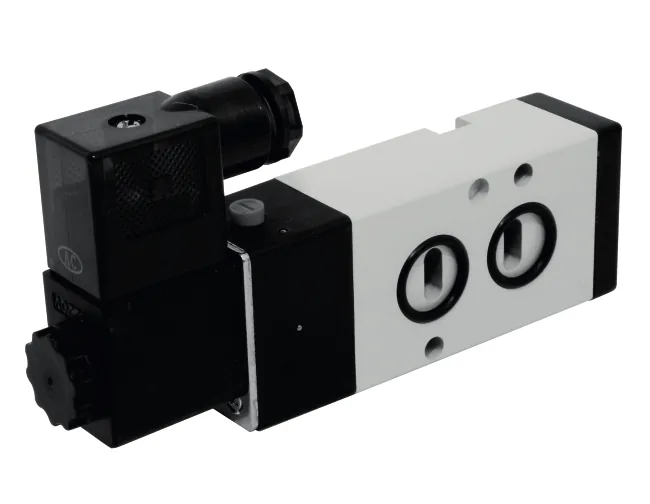

Válvulas Solenoides 5/2 - NAMUR

Serie VSN - NAMUR 1/4 - 3/8 NPT

Serie VSN - NAMUR 1/4 - 3/8 NPT

Las válvulas Namur están especialmente diseñadas para instalar directamente sobre los actuadores rotativos, eliminando así racores y mangueras

Características

  • Servopilotadas
  • Bajo consumo de potencia
  • Operador manual adicional
  • Libres de mantenimiento

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
  • Tiempo de Respuesta0,05 segundos
  • Max. Ciclaje5 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
  • ResorteAcero Inoxidable

Válvulas Namur

ReferenciaNPTOperadorVoltajeCV
VSN080211/4"Solenoide - Resorte12 DC1,40
VSN080221/4"Solenoide - Resorte24 DC1,40
VSN080241/4"Solenoide - Resorte110 AC1,40
VSN080251/4"Solenoide - Resorte220 AC1,40
VSN090211/4"Doble Solenoide12 DC1,40
VSN090221/4"Doble Solenoide24 DC1,40
VSN090241/4"Doble Solenoide110 AC1,40
VSN090251/4"Doble Solenoide220 AC1,40
VSN080313/8"Solenoide - Resorte12 DC1,68
VSN080323/8"Solenoide - Resorte24 DC1,68
VSN080343/8"Solenoide - Resorte110 AC1,68
VSN080353/8"Solenoide - Resorte220 AC1,68

Incluyen conector eléctrico tipo DIN 43650B con LED indicador

Bobinas y Conectores

ReferenciaDescripciónPotencia
VSB1Bobina 12 VDC2,5 W
VSB2Bobina 24 VDC2,5 W
VSB3Bobina 24 VAC3,5 VA
VSB4Bobina 110 VAC3,5 VA
VSB5Bobina 220 VAC3,5 VA
VSC1Conector eléctrico DC con LED indicador
VSC2Conector eléctrico AC con LED indicador
NPTABCDEFØG
1/4452717,572,41/4"225,2
3/8452717,5-1/4"225,2
NPTHIJKLMØN
1/41353240691902419,2
3/8135324069-2419,2

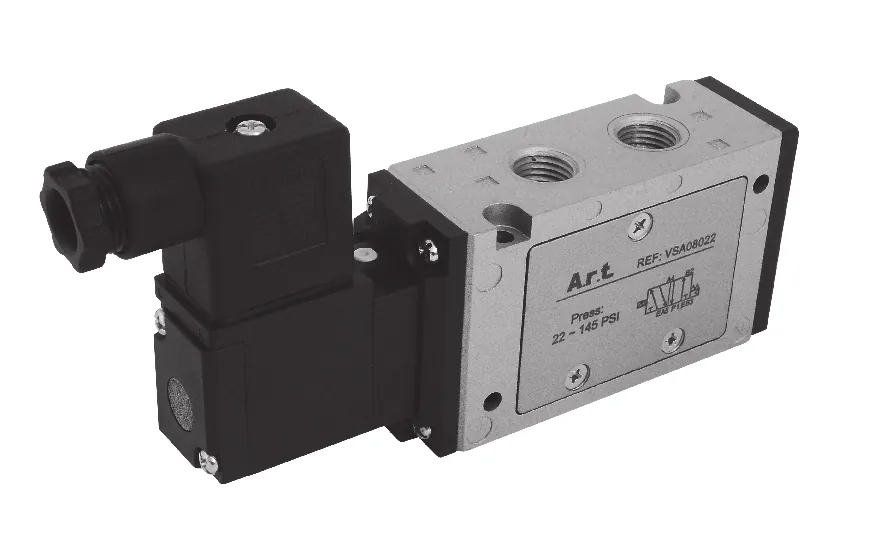

Válvulas Solenoides 5/2 - Alto Ciclaje

Serie VSA 1/4 NPT - 1.200 Ciclos por Minuto

Serie VSA 1/4 NPT - 1.200 Ciclos por Minuto

Características

  • Gran caudal
  • Sello metálico
  • 1.200 ciclos por minuto
  • Vida útil de 100 millones de ciclos

Datos Técnicos

  • FluidoAire comprimido y gases inertes
  • Presión de Trabajo1,5 a 10 Bar ~ 22 a 145 PSI
  • Diferencial de Presión10,3 Bar ~ 150 PSI
  • Temperatura de Trabajo-10°C a 60°C ~ 14°F a 140°F
  • Frecuencia de Operación1200 ciclos/minuto
  • Tiempo de Respuesta20 ms.

Materiales

  • CuerpoAluminio Carrete y
  • CamisaAcero Inoxidable
  • ResorteAcero Inoxidable
  • TapaResina sintética

Válvulas de Alto Ciclaje

ReferenciaNPTOperadorVoltajeCV
VSA080221/4"Solenoide - Resorte24 DC2,0
VSA080231/4"Solenoide - Resorte24 AC2,0
VSA080241/4"Solenoide - Resorte120 AC2,0
VSA080251/4"Solenoide - Resorte220 AC2,0

Incluyen conector eléctrico tipo DIN 43650B

Bobinas

ReferenciaDescripciónPotencia
VSAB2Bobina 24 DC1,8 W
VSAB3Bobina 24 AC5 VA
VSAB4Bobina 110 AC5 VA
VSAB5Bobina 220 AC5 VA

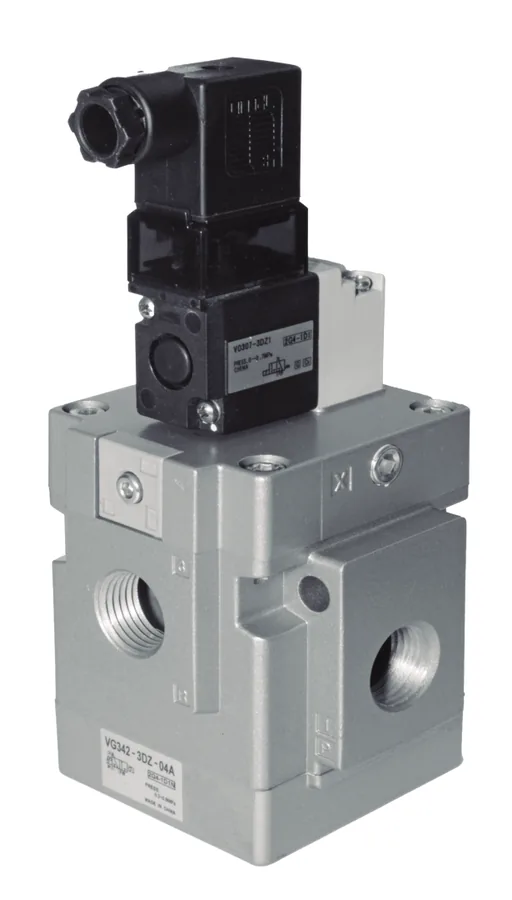

Electrovalvulas 3/2 de Alto Caudal Poppet o de Asiento

Serie VSPP 1/2 NPT

Serie VSPP 1/2 NPT

Características

  • Peso: 1,1 kg.
  • Gran capacidad de caudal: 165 CSFM (4,689 Nl/min.)
  • Bajo consumo de potencia.
  • No se requiere lubricación.
  • Posibilidad de utilizar en vacío o bajo bajas presiones.
  • Actuación modificable: Normal Cerrada, Normal Abierta o Distribuidora Solenoide con Led Indicador.

Especificaciones

  • FluidoAire
  • Presión de Operación30 a 130 PSI (82 a 9 Bar)
  • Tiempo de respuesta30 Mseg. a 75 PSI
  • Frecuencia máxima de trabajo5 Ciclos/segundo
  • Temperatura de Operación-10 a +50°C
  • Operación ManualPulsador regreso resorte

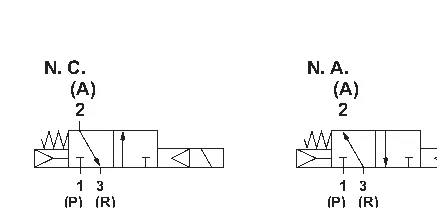

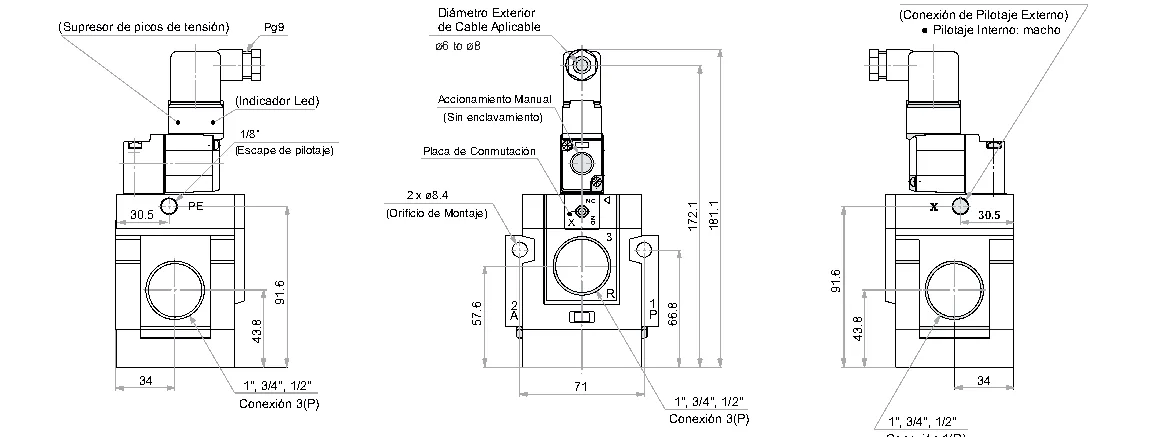

Plano y dimensiones · Electrovalvulas 3/2 de Alto Caudal Poppet o de Asiento · Serie VSPP 1/2 NPTPlano y dimensiones · Electrovalvulas 3/2 de Alto Caudal Poppet o de Asiento · Serie VSPP 1/2 NPT
CódigoConex.VoltajeOperador de la válvulaCV
VSPP020421/2"24 VDCSolenoide / Resorte7.20
VSPP020441/2"110 VACSolenoide / Resorte7.20
VSPP020451/2"220 VACSolenoide / Resorte7.20

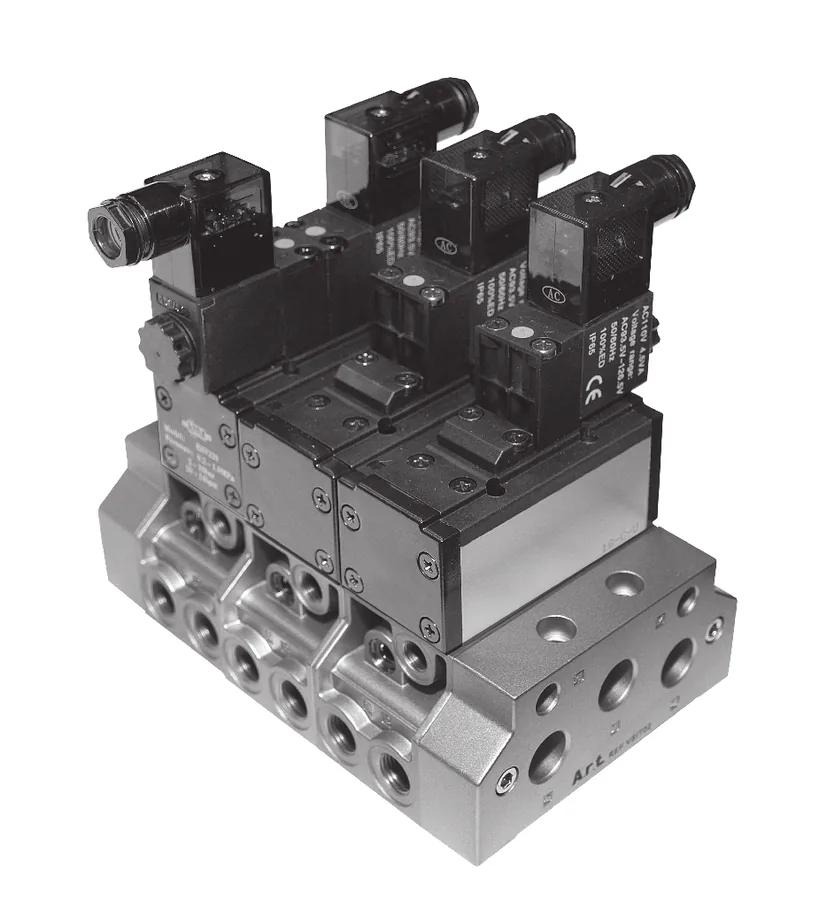

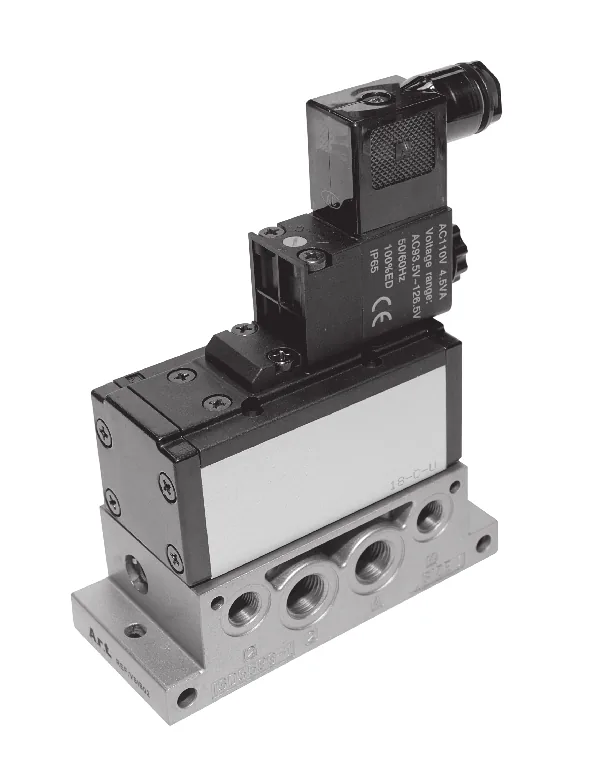

Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3

Serie VSI ISO - ISO - ISO

Serie VSI ISO - ISO - ISOSerie VSI ISO - ISO - ISO

Características

  • Piloto interno estándar, puede convertirse a piloto externo al cambiar la dirección del sello
  • Permite seleccionar entre base individual ó base en manifold
  • Las bases poseen control de flujo que regula la salida del aire en el escape
  • Operador manual adicional
  • Libres de mantenimiento
  • Bajo consumo de potencia
  • Protección IP65

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo2 a 10 Bar ~ 29 a 145 PSI
  • Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F
  • Tiempo de RespuestaISO 1: 33 ms · ISO 2: 42 ms · ISO 3: 50 ms

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3

Serie VSI ISO 1 - ISO 2 - ISO 3

Válvulas ISO 1

ReferenciaVíasRosca GOperadorVoltajeCiclos/SegundoCV
VSI080245/21/4Solenoide - Resorte110 AC101,5
VSI090245/21/4Doble Solenoide110 AC101,5
VSI100245/31/4Centros Cerrados110 AC101,5
VSIB02-1/4Sub-base individual
VSISB02-1/4Sub-base Manifold
VSIT02-3/8Tapa Lateral
VSIP02--Placa (Permite bloquear la parte superior del manifold para facilitar el mantenimiento)

Incluyen conector eléctrico tipo DIN 43650B con LED indicador

Válvulas ISO 2

ReferenciaVíasRosca GOperadorVoltajeCiclos/SegundoCV
VSI080345/23/8Solenoide - Resorte110 AC72,0
VSI090345/23/8Doble Solenoide110 AC72,0
VSI100345/33/8Centros Cerrados110 AC72,0
VSIB03-3/8Sub-base individual
VSISB03-3/8Sub-base Manifold
VSIT03-1/2Tapa Lateral
VSIP03--Placa (Permite bloquear la parte superior del manifold para facilitar el mantenimiento)

Incluyen conector eléctrico tipo DIN 43650B con LED indicador

Válvulas ISO 3

ReferenciaVíasRosca GOperadorVoltajeCiclos/SegundoCV
VSI080445/21/2Solenoide - Resorte110 AC73,5
VSI090445/21/2Doble Solenoide110 AC73,5
VSI100445/31/2Centros Cerrados110 AC73,5
VSIB04-1/2Sub-base individual
VSISB04-1/2Sub-base Manifold
VSIT04-3/4Tapa Lateral
VSIP04--Placa (Permite bloquear la parte superior del manifold para facilitar el mantenimiento)

Incluyen conector eléctrico tipo DIN 43650B con LED indicador

Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3

Serie VSI - ISO 1

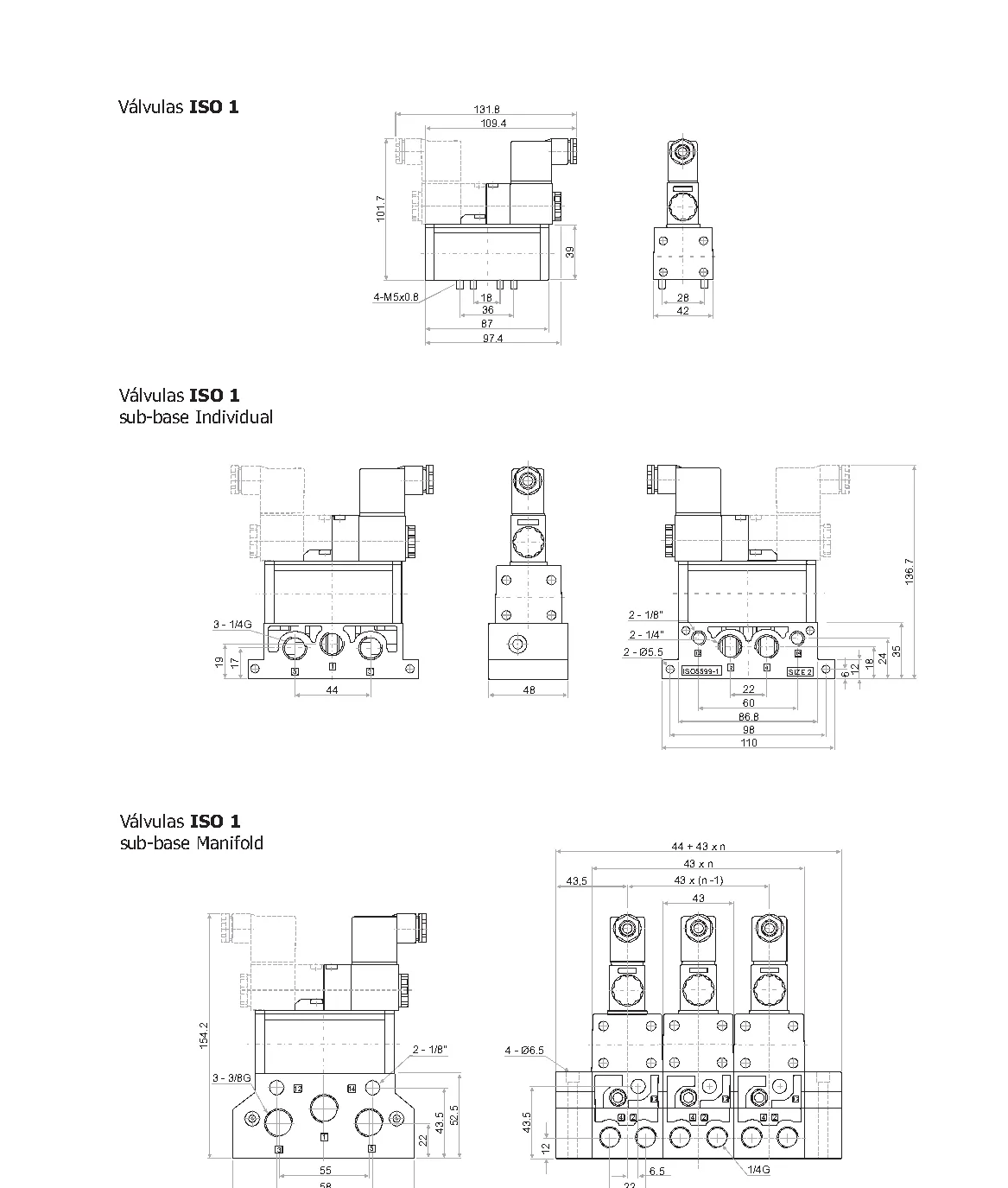

Plano y dimensiones · Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3 · Serie VSI - ISO 1
Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3

Serie VSI - ISO 2

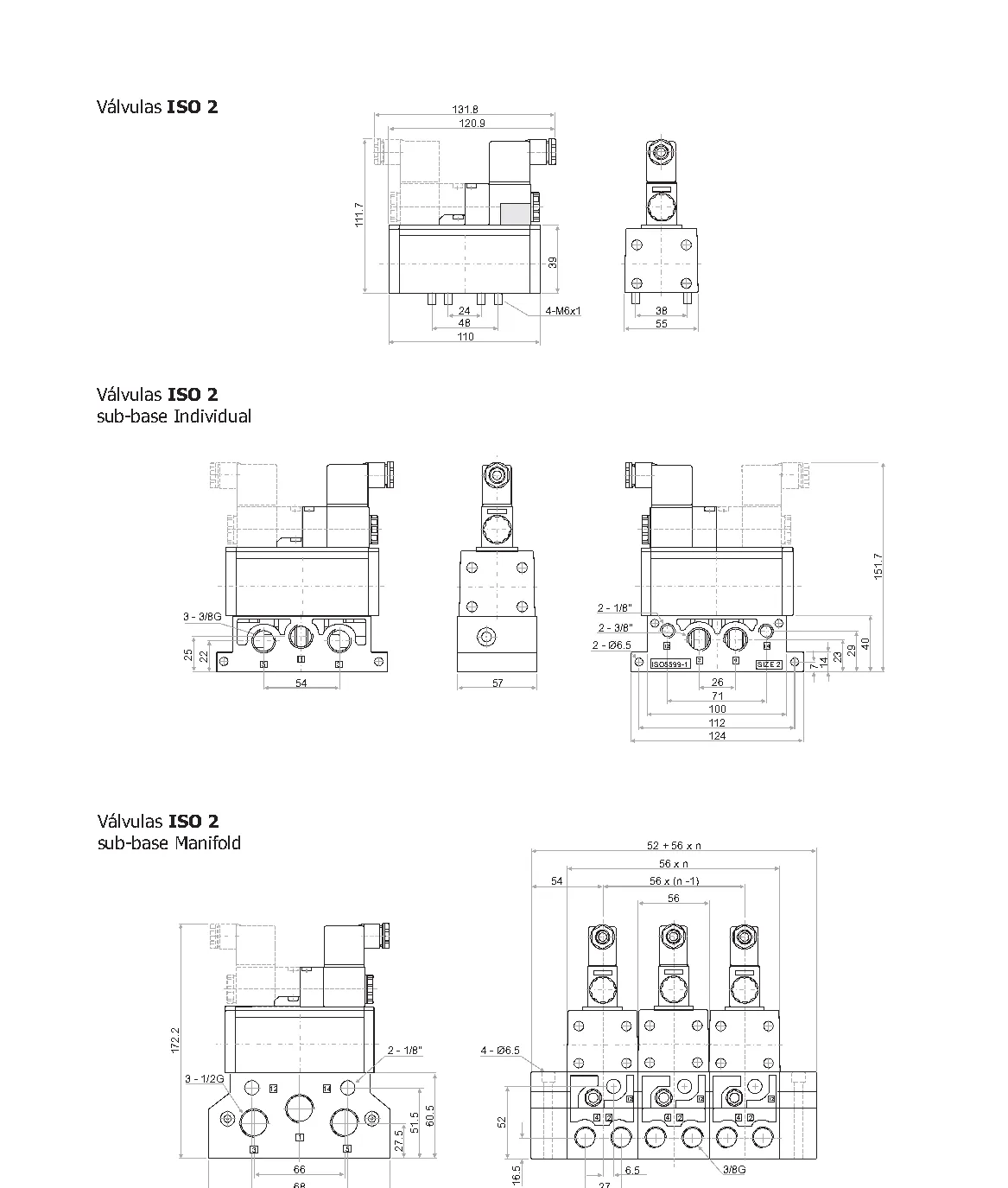

Plano y dimensiones · Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3 · Serie VSI - ISO 2

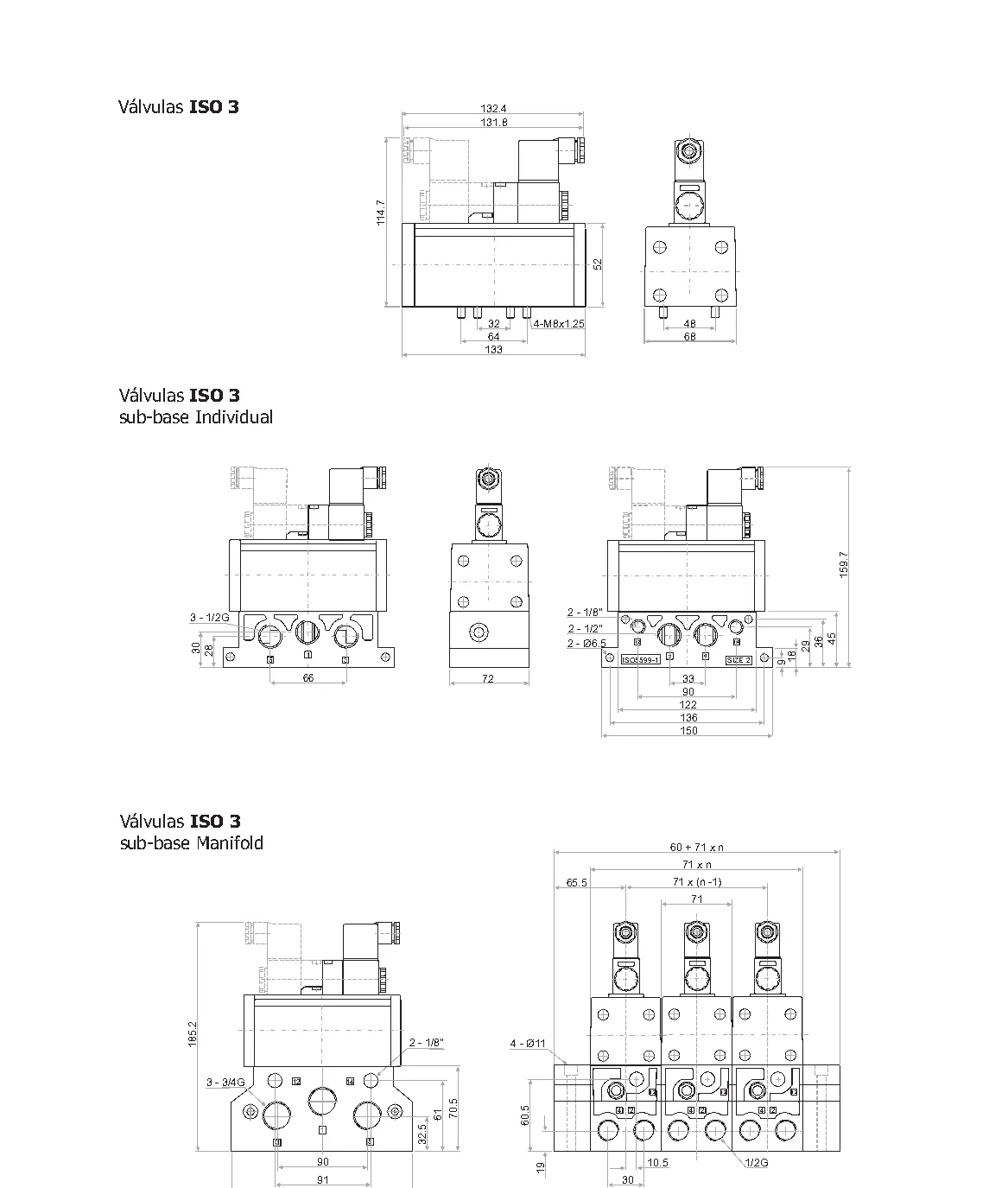

Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3

Serie VSI - ISO 3

Plano y dimensiones · Válvulas ISO 5599/1 - Solenoides 5/2 y 5/3 · Serie VSI - ISO 3
Válvulas con Piloto Neumático 3/2, 5/2 y 5/3

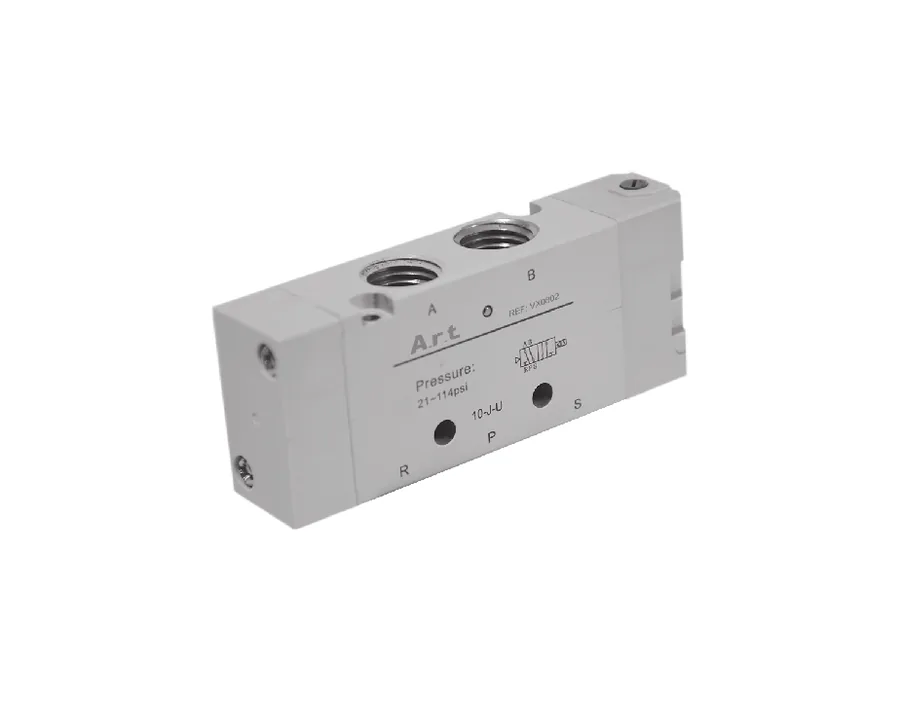

Serie VX 1/8 - 1/4 - 3/8 NPT

Serie VX 1/8 - 1/4 - 3/8 NPTSerie VX 1/8 - 1/4 - 3/8 NPT

Características

  • Válvulas de ultima generación
  • Libres de mantenimiento
  • Montaje en manifold Para 5/2, 5/3 Ver pagina X5

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-20°C a 70°C
  • Max. CiclajeEn Válvulas 5/2: 5 Ciclos/segundo
  • En Válvulas 5/33 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • SellosNBR

Válvulas con Piloto Neumático Serie VX

ReferenciaNPTOperadorVíasOrificio (CV)
VX02011/8"Aire - Resorte3/28,9 mm (0,52)
VX02021/4"Aire - Resorte3/215,4 mm (0,91)
VX02033/8"Aire - Resorte3/238,4 mm (2,26)
VX08011/8"Aire / Resorte5/28,9 mm (0,52)
VX09011/8"Aire / Aire5/28,9 mm (0,52)
VX08021/4"Aire / Resorte5/215,4 mm (0,91)
VX09021/4"Aire / Aire5/215,4 mm (0,91)
VX10021/4"Centros Cerrados5/314,2 mm (0,84)
VX11021/4"Centros Abiertos5/314,2 mm (0,84)
VX08033/8"Aire / Resorte5/238,4 mm (2,26)
VX09033/8"Aire / Aire5/238,4 mm (2,26)

NOTA : Para ordenar los manifolds de esta serie VX ver pag 75

Válvulas con Piloto Neumático 3/2, 5/2 y 5/3

Serie VX 1/8 " - 1/4 " - 3/8 " NPT

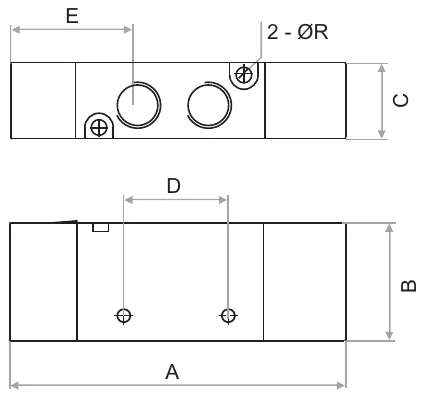

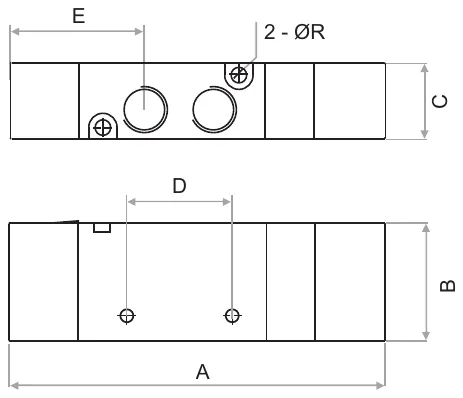

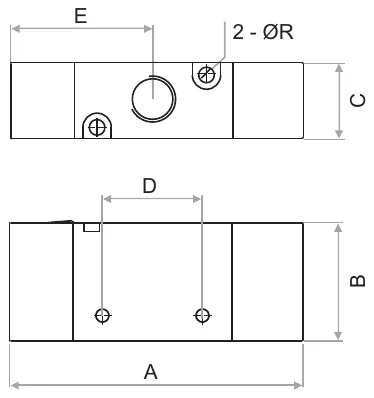

Plano · Serie VX 1/8 " - 1/4 " - 3/8 " NPTPlano · Serie VX 1/8 " - 1/4 " - 3/8 " NPTPlano · Serie VX 1/8 " - 1/4 " - 3/8 " NPTPlano · Serie VX 1/8 " - 1/4 " - 3/8 " NPT

Serie VX 3/2 Aire - Resorte

NPTABCDEØR
1/8"59,52415,52329,52,6
1/4"77,532,518,53337,53,2
3/8"954623,54345,53,2

Serie VX 5/2 Aire - Resorte

NPTABCDEØR
1/8"70,52415,51429,52,6
1/4"86,532,518,52037,73,2
3/8"1164623,52545,53,2

Serie VX 5/2 Aire - Aire

NPTABCDEØR
1/8"752415,51429,52,6
1/4"94,532,518,52037,53,2
3/8"1244623,52545,53,2

Serie VX 5/3 Aire - Aire

NPTABCDEØR
1/8"872415,51429,52,6
1/4"10832,518,52037,53,2
3/8"1424623,52545,53,2
Válvulas con Piloto Neumático 3/2

Serie VN 1/8 - 1/4 - 3/8 NPT

Serie VN 1/8 - 1/4 - 3/8 NPT

Características

  • Normalmente cerradas
  • Regreso resorte
  • Libres de mantenimiento

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
  • Max. Ciclaje5 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
  • ResorteAcero Inoxidable

Modelos Standard

ReferenciaNPTOperadorVíasCV
VN02011/8"Aire - Resorte3/20,67
VN02021/4"Aire - Resorte3/20,89
VN02033/8"Aire - Resorte3/21,67
NPTØABCDEØFGHIJ
1/8"3,356,5277,7213,31912,51318
1/4"4,370358253,23012,51722
3/8"4,380,54010,5304,335152027

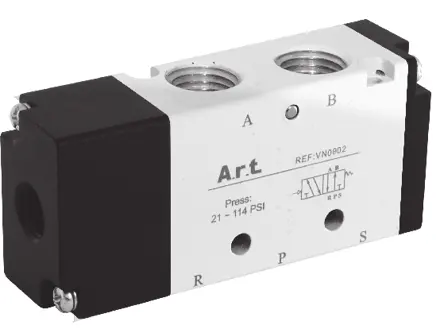

Válvulas con Piloto Neumático 5/2 y 5/3

Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPT

Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPTSerie VN 1/8 - 1/4 - 3/8 - 1/2 NPT

Características

  • Regreso resorte
  • Doble piloto neumático
  • Libres de mantenimiento
  • Fácil montaje en manifold

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo1,5 a 8 Bar ~ 21 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
  • Max. CiclajeEn Válvulas 5/2: 5 Ciclos/segundo
  • En Válvulas 5/33 Ciclos/segundo
  • En Válvulas de 1/23 Ciclos/segundo

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR

Válvulas con Piloto Neumático

ReferenciaNPTOperadorViasCV
VN08011/8"Aire / Resorte5/20,67
VN09011/8"Aire / Aire5/20,67
VN10011/8"Centros Cerrados5/30,50
VN11011/8"Centros Abiertos5/30,50
VN08021/4"Aire / Resorte5/20,89
VN09021/4"Aire / Aire5/20,89
VN10021/4"Centros Cerrados5/30,67
VN11021/4"Centros Abiertos5/30,67
VN08033/8"Aire / Resorte5/21,67
VN09033/8"Aire / Aire5/21,67
VN08041/2"Aire / Resorte5/22,79
VN09041/2"Aire / Aire5/22,79
Manifold para Válvulas 5/2 y 5/3

Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPT

Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPT

Los manifolds permiten instalar un conjunto de válvulas facilitando el montaje al utilizar una única entrada, reduciendo así la cantidad de racores,

Admiten combinar cualquier válvula de piloto neumático serie VN 5/2 ó 5/3, y válvulas solenoides serie VSP 5/2 ó 5/3, para mayor versatilidad.

Manifolds

manguera y silenciadores.

Manifolds para Válvulas Neumáticas Serie VN

Válvula No. EstacionesPara Válvulas de 1/8" y 1/4" ReferenciaPara Válvulas de 3/8" ReferenciaPara Válvulas de 1/2" Referencia
2VSM0202VSM0302VSM0402
3VSM0203VSM0303VSM0403
4VSM0204VSM0304VSM0404
5VSM0205VSM0305VSM0405
6VSM0206VSM0306VSM0406
7VSM0207VSM0307VSM0407
8VSM0208VSM0308
9VSM0209VSM0309
10VSM0210VSM0310
11VSM0211VSM0311
12VSM0212VSM0312
*PlacaVSMT02VSMT03VSMT04
Entradas1/4"3/8"1/2"

* Esta placa permite bloquear una de las salidas del manifold

Válvulas con Piloto Neumático 5/2 y 5/3

Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPT

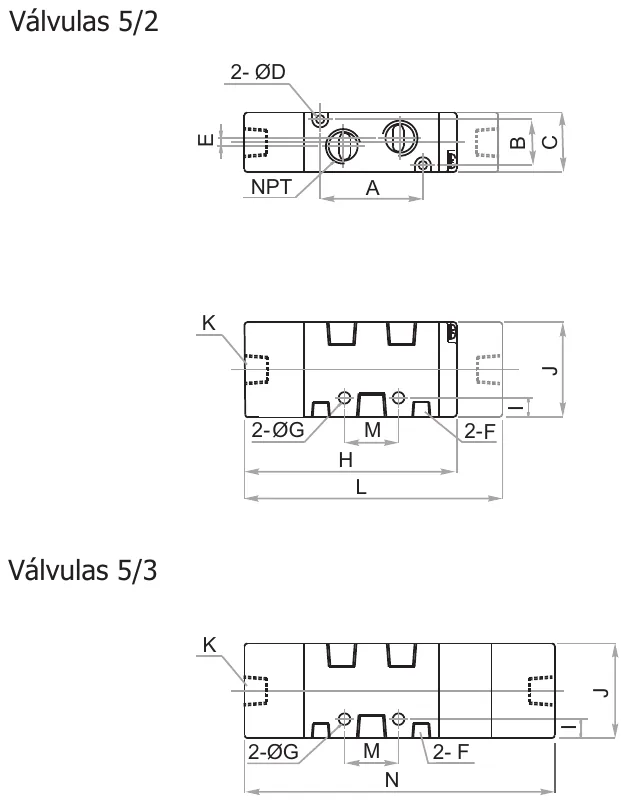

Plano · Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPTPlano · Serie VN 1/8 - 1/4 - 3/8 - 1/2 NPT
NPTABCØDEFØG
1/8"3013183,331/8"3,3
1/4"3817223,231/8"4,3
3/8"5020274,341/4"4,3
1/2"7227344,341/2"5,5
NPTHIJKLMN
1/8"68,74271/8"811496
1/4"77,77351/8"9220111
3/8"95,56,5401/8"111,024-
1/2"128,07,5501/8"142,028-

Manifolds

SerieABCDEFG
VSM0261214,561222,426
VSM0375264,5613,527,330
VSM04104325,5714,534,338
Serie2H3H4H5H6H7H8H
VSM026992115138161184207
VSM0382110138166194222250
VSM0498133168203238273-
Serie9H10H11H12HIJK
VSM022302532762991/4"943
VSM032783063343623/8"1153
VSN04----1/2"1868

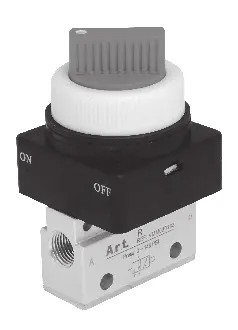

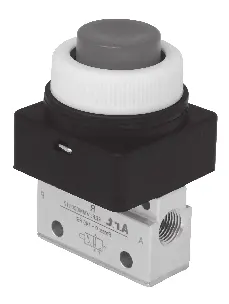

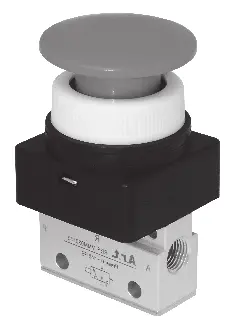

Válvulas Miniatura Manuales y Mecanicas 3/2

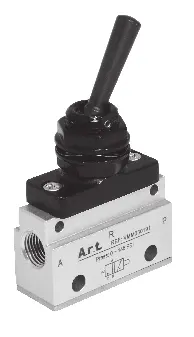

Serie VMM 1/8 NPT

Serie VMM 1/8 NPTSerie VMM 1/8 NPTSerie VMM 1/8 NPTSerie VMM 1/8 NPTSerie VMM 1/8 NPTSerie VMM 1/8 NPTSerie VMM 1/8 NPTSerie VMM 1/8 NPT

Características

  • Diferentes tipos de accionamiento
  • Compactas
  • Libres de mantenimiento
  • Especiales para tablero de control

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 10 Bar ~ 0 a 145 PSI
  • Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
  • OperadorPlástico ABS
  • RodilloAcero Niquelado

BS - Botón Rasante

B - Botón Hongo

R - Rodillo Lateral

RE - Rodillo Escualizable

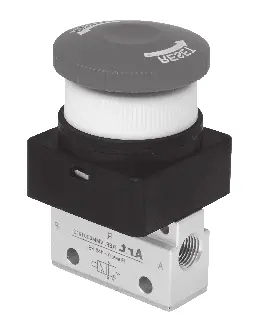

PE - Parada de Emergencia

Dimensiones de la válvula

Operadores Regreso Resorte

BS - Botón Sobresaliente

Operadores Dos Posiciones

BP - Botón

Válvulas Miniatura - Regreso resorte

ReferenciaNPTOperadorCVColor
VMM0201121/8"Botón Sobresaliente / Resorte - BS0.14Rojo
VMM0201131/8"Botón Sobresaliente / Resorte - BS0.14Verde
VMM0201221/8"Botón Rasante / Resorte - BR0.14Rojo
VMM0201231/8"Botón Rasante / Resorte - BR0.14Verde
VMM0201321/8"Botón Hongo / Resorte - B0.14Rojo
VMM0201331/8"Botón Hongo / Resorte - B0.14Verde
VMM0201441/8"Rodillo Lateral - R0.14Metálico
VMM0201541/8"Rodillo Escualizable - RE0.14Metálico

Válvulas Miniatura dos posiciones

ReferenciaNPTOperadorCVColor
VMM0301821/8"Botón / Dos Posiciones - BP0.14Rojo
VMM0301831/8"Botón / Dos Posiciones - BP0.14Verde
VMM0301911/8"Codillo / Dos Posiciones - C0.14Negro
VMM03019121/8"Parada de Emergencia - PE0.14Rojo

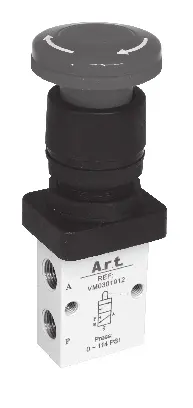

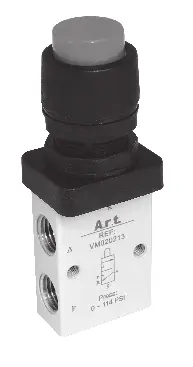

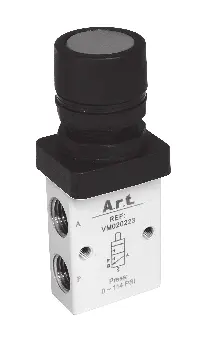

Válvulas Manuales y Mecanicas 3/2

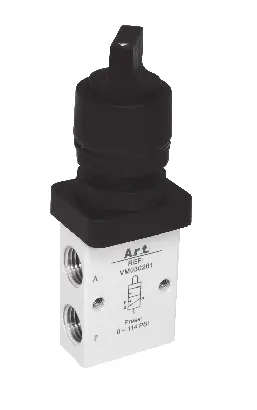

Serie VM 1/8 - 1/4 NPT

Serie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPTSerie VM 1/8 - 1/4 NPT

Características

  • Diferentes tipos de accionamiento
  • Tamaño muy compacto
  • Libres de mantenimiento
  • Especiales para tablero de control

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 8 Bar ~ 0 a 114 PSI
  • Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
  • OperadorPlástico ABS
  • RodilloAcero Niquelado

BS - Botón Rasante

R - Rodillo Lateral

R - Rodillo Escualizable

PE - Parada de Emergencia

Dimensiones de la válvula

Operadores Regreso Resorte

BS - Botón Sobresaliente

Operadores Dos Posiciones

BP - Botón

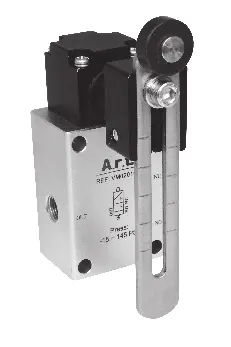

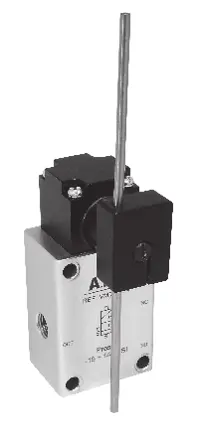

Válvulas de Rodillo Ajustable y Antena

Válvulas Serie VM Regreso Resorte

ReferenciaNPTOperadorCVColor
VM0201121/8"Botón Sobresaliente / Resorte - BS0.45Rojo
VM0201131/8"Botón Sobresaliente / Resorte - BS0.45Verde
VM0201221/8"Botón Rasante / Resorte - BR0.45Rojo
VM0201231/8"Botón Rasante / Resorte - BR0.45Verde
VM0201441/8"Rodillo Lateral - R0.45Metálico
VM0201541/8"Rodillo Escualizable - RE0.45Metálico
VM0201641/8"Rodillo Ajustable - RA0.34Metálico
VM0201741/8"Antena - A0.34Metálico
VM0202121/4"Botón Sobresaliente / Resorte - BS0.45Rojo
VM0202131/4"Botón Sobresaliente / Resorte - BS0.45Verde
VM0202221/4"Botón Rasante / Resorte - BR0.45Rojo
VM0202231/4"Botón Rasante / Resorte - BR0.45Verde
VM0202441/4"Rodillo Lateral - R0.45Metálico
VM0202541/4"Rodillo Escualizable - RE0.45Metálico

Válvulas Serie VM Dos Posiciones

ReferenciaNPTOperadorCVColor
VM0301811/8"Botón / Dos Posiciones - BP0.45Negro
VM0301911/8"Codillo / Dos Posiciones - C0.45Negro
VM03019121/8"Parada de Emergencia - PE0.45Rojo
VM0302811/4"Botón / Dos Posiciones - BP0.45Negro
VM0302911/4"Codillo / Dos Posiciones - C0.45Negro
VM03029121/4"Parada de Emergencia - PE0.45Rojo
NPTABCDE
1/8"233020,54147
1/4"243422,54652
NPTFGHIJ
1/8"M5x0,816,511,517,51/8"
1/4"M5x0,817,512211/4"

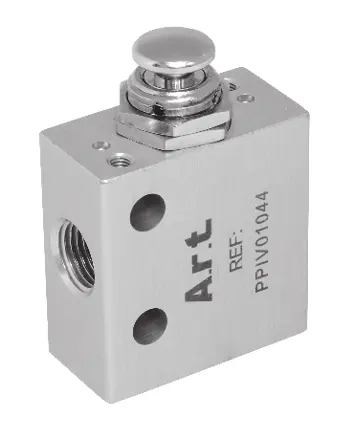

Válvulas Manuales 3/2 - 5/2

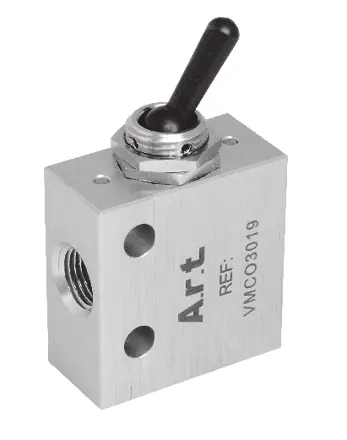

Serie VMC 1/8 NPT

Serie VMC 1/8 NPTSerie VMC 1/8 NPTSerie VMC 1/8 NPTSerie VMC 1/8 NPTSerie VMC 1/8 NPT

Tope - Resorte

Características

  • Válvulas muy compactas
  • Resistentes a la corrosión
  • Versiones con operador de botón ó codillo, y operadores adicionales externos de piloto de aire y rodillos
  • Ideales para manejar cilindros de pequeñas dimensiones o como elementos de control

Datos Técnicos

  • FluidoAire comprimido Filtrado y lubricado
  • Presión de Trabajo0 a 9 Bar ~ 0 a 130 PSI
  • Temperatura de Trabajo-10°C a 60°C ~ 14°F a 140°F

Materiales

  • CuerpoAluminio
  • OperadorAcero Inoxidable Operador
  • ExternoBronce
  • SellosBuna N

Válvulas Miniatura 3/2 - Serie VMC

ReferenciaNPTOperadorSCFM
VMC020111/8"Tope - Resorte18
VMC030191/8"Codillo / Dos Posiciones18

Válvulas Miniatura 5/2 - Serie VMC

ReferenciaNPTOperadorSCFM
VMC080111/8"Tope - Resorte18
VMC090191/8"Codillo / Dos Posiciones18

Operadores

Operador de AireRodilloRodillo Escualizable
VMC0VMC4VMC5

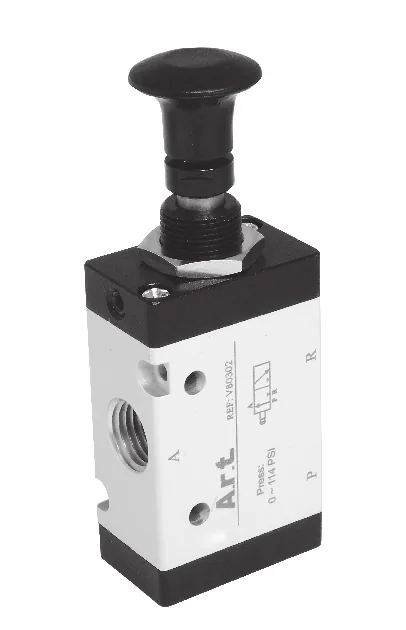

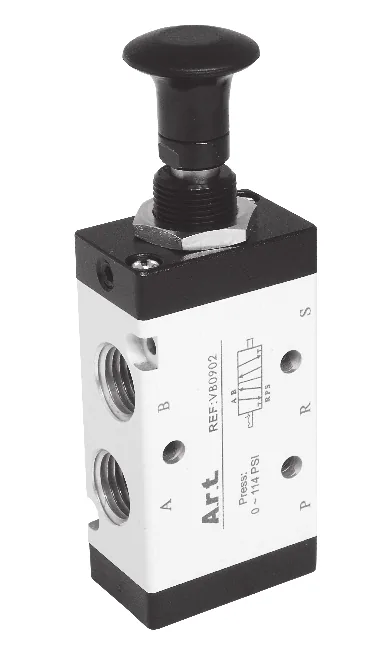

Válvulas de Boton 3/2 - 5/2

Serie VB 1/4 - 3/8 NPT

Serie VB 1/4 - 3/8 NPTSerie VB 1/4 - 3/8 NPT

Características

  • Normalmente cerradas
  • Dos posiciones fijas
  • Tamaño muy compacto
  • Resistentes a la corrosión
  • Montaje en tablero

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 8 Bar ~ 0 a 114 PSI
  • Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

  • CuerpoAluminio
  • SellosNBR Válvulas 3/2

Válvulas de Botón 3/2 Vías - Serie VB

ReferenciaNPTOperadorCv
VB03021/4"Botón / 2 Posiciones0,89
VB03033/8Botón / 2 Posiciones1.67

Válvulas de Botón 5/2 Vías - Serie VB

Válvulas 5/2

ReferenciaNPTOperadorCv
VB09021/4"Botón / 2 Posiciones0,89
VB09033/8Botón / 2 Posiciones1.67
NPTVálvulas 3/2Válvulas 5/2
1/4"3/8"1/4"3/8"
A17201720
B22272227
C12,71512,715
D30353850
E3,34,33,34,3
F22252225
GM14x1,0M16x1,0M14x1,0M16x1,0
H25302024
I81023,527,5
J35403540
K9010098115
L4,34,34,34,3
M--1/8"1/4"

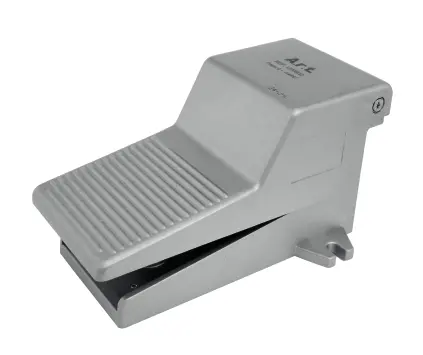

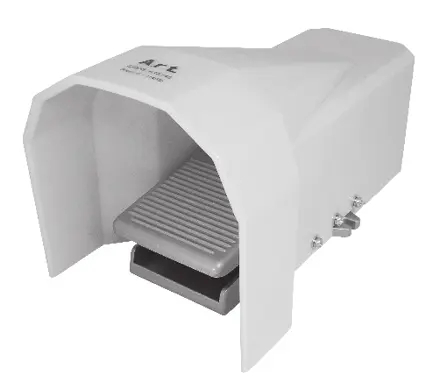

Válvulas de Pedal 3/2 - 5/2

Serie VPP / VP - 1/4 NPT

Serie VPP / VP - 1/4 NPTSerie VPP / VP - 1/4 NPTSerie VPP / VP - 1/4 NPT

Características

  • 3/2 Normalmente cerradas
  • Regreso por resorte ó dos posiciones fijas
  • Protector plástico que previene golpes y operaciones involuntarias

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 8 Bar ~ 0 a 114 PSI
  • Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F

Materiales

  • Cuerpo VPPPlástico
  • Cuerpo VPAluminio: Aluminio Carrete: NBR Sellos

Válvulas de Pedal 3/2 Vías - Serie VPP

ReferenciaNPTOperador
VPP02021/4"Pedal / Resorte (Pedal Plástico)
VP02021/4"Pedal / Resorte

Válvulas de Pedal 5/2 Vías - Serie VP

Válvulas 3/2 Cuerpo Plástico

ReferenciaNPTOperador
VP08021/4"Pedal / Resorte
VP0802G1/4"Pedal / Resorte / Protector
VP09021/4"Pedal / Dos Posiciones
VP0902G1/4"Pedal / 2 posiciones / Protector

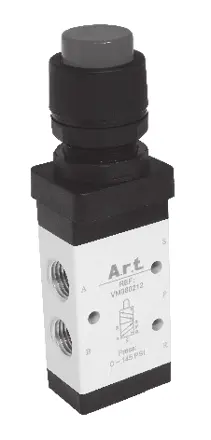

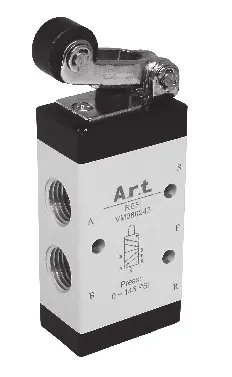

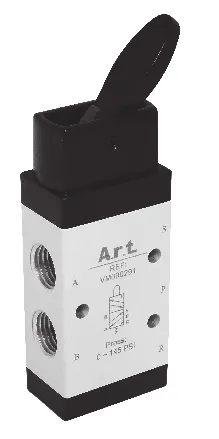

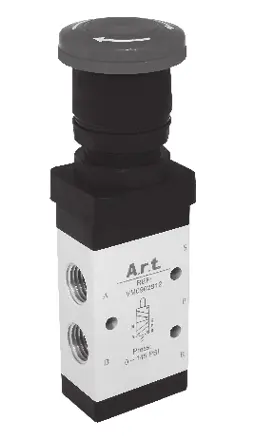

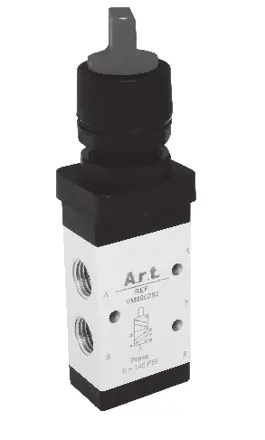

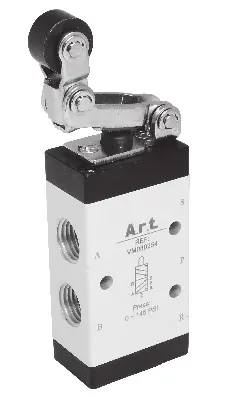

Válvulas Manuales y Mecanicas 5/2

Serie VM 1/4 NPT

Serie VM 1/4 NPTSerie VM 1/4 NPTSerie VM 1/4 NPTSerie VM 1/4 NPTSerie VM 1/4 NPTSerie VM 1/4 NPT

Características

  • Diferentes tipos de accionamiento
  • Compactas
  • Libres de mantenimiento
  • Especiales para tablero de control

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 10 Bar ~ 0 a 145 PSI
  • Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

  • CuerpoAluminio
  • CarreteAluminio
  • SellosNBR
  • OperadorPlástico ABS
  • RodilloAcero Niquelado

R - Rodillo Lateral

R - Rodillo Escualizable

PE - Parada de Emergencia

Dimensiones de la válvula

Operadores Regreso Resorte

BS - Botón Sobresaliente

Operadores Dos Posiciones

BP - Botón

Válvulas Serie VM - Regreso Resorte

ReferenciaNPTOperadorCVColor
VM0802121/4"Botón Sobresaliente / Resorte - BS0.67Rojo
VM0802131/4"Botón Sobresaliente / Resorte - BS0.67Verde
VM0802431/4"Rodillo Lateral - R0.67Metálico
VM0802541/4"Rodillo Escualizable - RE0.67Metálico

Válvulas Serie VM - Dos Posiciones

ReferenciaNPTOperadorCVColor
VM0902821/4"Botón / Dos Posiciones - BP0.67Rojo
VM0902831/4"Botón / Dos Posiciones - BP0.67Verde
VM0902911/4"Codillo / Dos Posiciones - C0.67Negro
VM09029121/4"Parada de Emergencia - PE0.67Rojo
Válvulas de Palanca 5/2 - 5/3

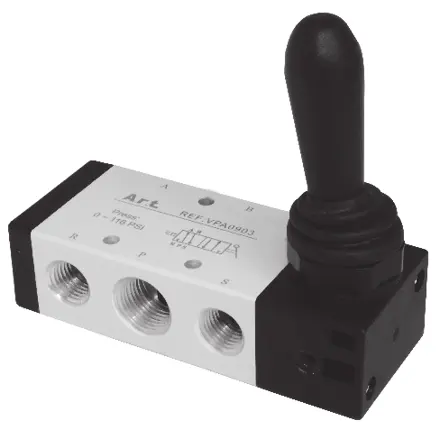

Serie VPA 1/8 - 1/4 - 3/8 NPT

Serie VPA 1/8 - 1/4 - 3/8 NPT

Tuerca para panel

Características

  • Dos y tres posiciones
  • Tamaño muy compacto
  • Montaje en panel
  • Resistentes a la corrosión
  • Alta capacidad de flujo

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 8 Bar ~ 0 a 114 PSI
  • Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

  • CuerpoAluminio
  • SellosNBR
  • PalancaNylon

Válvulas de Palanca 5/2 Vías - Serie VPA

ReferenciaNPTOperadorCv
VPA08021/4"Palanca / Resorte0,89
VPA08033/8"Palanca / Resorte1,67
VPA09011/8"Palanca / 2 Posiciones Fijas0.78
VPA09021/4"Palanca / 2 Posiciones Fijas0,89
VPA09033/8"Palanca / 2 Posiciones Fijas1,67

Válvulas de Palanca 5/3 Vías - Centros Cerrados - Serie VPA

ReferenciaNPTOperadorCv
VPA10021/4"Palanca / 3 Posiciones / Resorte0,67
VPA10033/8"Palanca / 3 Posiciones / Resorte1,00
NPTABCDEF
1/8"81,532,51/8"229020
1/4"81,532,51/8"229020
3/8"10140,51/4"2793,524
1/4" (5/3)100,532,51/8"2290,520
3/8" (5/3)12040,51/4"279424
NPTØGHIØJL
1/8"4,323,535181518
1/4"4,323,535181521
3/8"4,327,540181824
1/4" (5/3)4,323,535188,521
3/8" (5/3)4,327,540181024
Válvulas Rotativas 4/2 - 4/3

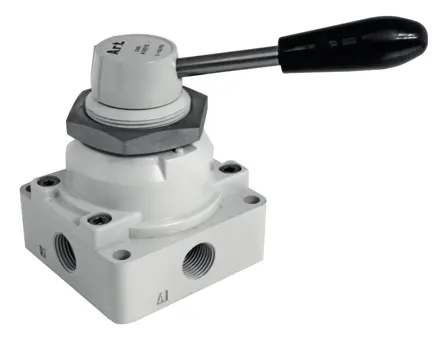

Serie VR 1/4 - 3/8 - 1/2 NPT

Serie VR 1/4 - 3/8 - 1/2 NPT

Características

  • Centros cerrados
  • Permiten 2 ó 3 posiciones
  • Operador manual por giro de la palanca
  • Un escape común
  • Montaje en tablero

Datos Técnicos

  • FluidoAire comprimido Filtrado, lubricado o no lubricado
  • Presión de Trabajo0 a 10 Bar ~ 0 a 142 PSI
  • Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

  • CuerpoAluminio
  • DiscoAluminio
  • SellosNBR

Válvula Rotativa 4/2 - 4/3, Serie VR

ReferenciaNPTOperadorCv
VR05021/4"Palanca Rotativa 2 posiciones0,89
VR05033/8"Palanca Rotativa 2 posiciones1,83
VR05041/2"Palanca Rotativa 2 posiciones4.89
VR07021/4"Palanca Rotativa 2 ó 3 posiciones0,89
VR07033/8"Palanca Rotativa 2 ó 3 posiciones1,83
VR07041/2"Palanca Rotativa 2 ó 3 posiciones4.89
NPTABCDEFGHIJ
1/4"72,6451/4"11,5M34x1,592,51205,56249
3/8"88,5563/8"13,5M40x1,51041406,67462
1/2"110,3721/2"18M52x1,51281606,610289
No se encontraron productos con esa búsqueda.
