Mantenimiento F.R.L. | Tratamiento de Aire Comprimido

Unidades de mantenimiento

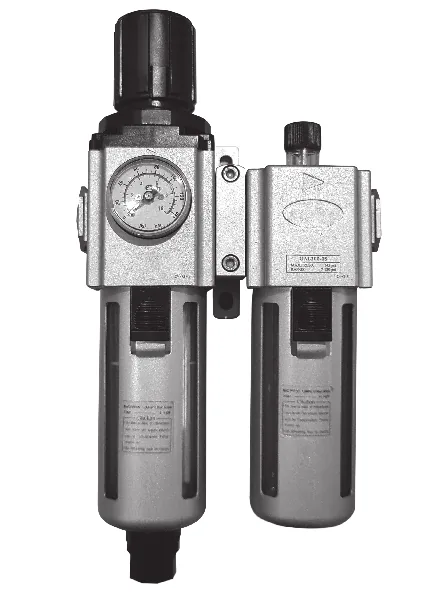

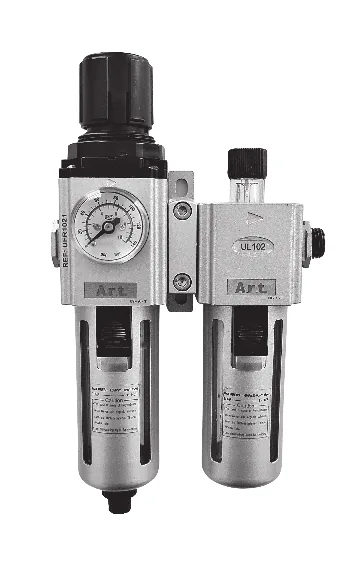

Unidades de Mantenimiento

Serie UM · 1/8 - 1/4 - 3/8 - 1/2 NPT

Filtro/Regulador, Lubricador, Manómetro y Soporte.

Características

Remueven agua y partículas sólidas mayores de 5 micras
Regulador con bloqueo de seguridad
Manómetro integrado en el regulador
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo (vaso transparente)1,5 a 9 bar ~ 21 a 128 PSI
Presión de trabajo (vaso metálico)1,5 a 15 bar ~ 21 a 217,5 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F

Materiales

CuerpoAluminio
VasoPolicarbonato
EmpaquesNBR
Elemento filtrante 5 µmPolipropileno
Elemento filtrante 40 µmBronce sinterizado

Unidades Miniatura

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UM1011	1/8"	Manual	Transparente	5	20
UM1021	1/4"	Manual	Transparente	5	24

Unidades Compactos y Standard

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UM4021	1/4"	Manual	Transparente / Protector	40	35
UM4022	1/4"	Automático	Transparente / Protector	40	35
UM2021	1/4"	Manual	Transparente / Protector	40	50
UM2022	1/4"	Automático	Transparente / Protector	40	50
UM2031	3/8"	Manual	Transparente / Protector	40	50
UM2032	3/8"	Automático	Transparente / Protector	40	50
UM2041	1/2"	Manual	Transparente / Protector	40	60
UM2042	1/2"	Automático	Transparente / Protector	40	60

Unidades de Alto Flujo

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UM3041	1/2"	Manual	Transparente / Protector	40	100
UM3042	1/2"	Automático	Transparente / Protector	40	100
UM3051	3/4"	Manual	Metálico	40	160
UM3052	3/4"	Automático	Metálico	40	160
UM3061	1"	Manual	Metálico	40	160
UM3062	1"	Automático	Metálico	40	160

Dimensiones (mm)

Tamaño	A	B	C	D
Miniatura	69	108	171	98
Compacto (1/4")	69	107,5	192,5	120
Standard (1/4")	83	128,5	247	158
Alto Flujo (1/2")	99	164	285,5	177,5
Alto Flujo (3/4"-1")	128	206	336,5	205

Unidades de mantenimiento

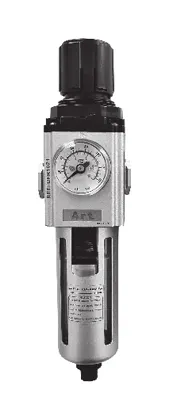

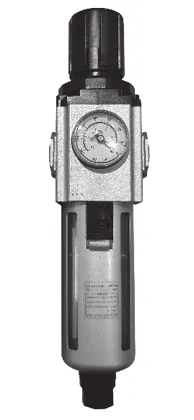

Filtro/Reguladores Integrados

Serie UFR · 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Con manómetro y soporte.

Características

Remueven agua y partículas sólidas mayores de 5 micras
Regulador con bloqueo de seguridad
Manómetro integrado en el regulador
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo (vaso transparente)1,5 a 9 bar ~ 21 a 128 PSI
Presión de trabajo (vaso metálico)1,5 a 15 bar ~ 21 a 217,5 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F

Materiales

CuerpoAluminio
Vaso (transparente)Policarbonato
Vaso (metálico)Aluminio
EmpaquesNBR
Elemento filtrante 5 µmPolipropileno
Elemento filtrante 40 µmBronce sinterizado

Filtro/Reguladores Miniatura

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UFR1011	1/8"	Manual	Transparente	5	20
UFR1021	1/4"	Manual	Transparente	5	24

Filtro/Reguladores Compactos y Standard

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UFR4021	1/4"	Manual	Transparente / Protector	40	35
UFR4022	1/4"	Automático	Transparente / Protector	40	35
UFR2021	1/4"	Manual	Transparente / Protector	40	50
UFR20212	1/4"	Manual	Metálico	40	50
UFR2022	1/4"	Automático	Transparente / Protector	40	50
UFR20222	1/4"	Automático	Metálico	40	50
UFR2031	3/8"	Manual	Transparente / Protector	40	50
UFR20312	3/8"	Manual	Metálico	40	50
UFR2032	3/8"	Automático	Transparente / Protector	40	50
UFR20322	3/8"	Automático	Metálico	40	50
UFR2041	1/2"	Manual	Transparente / Protector	40	60
UFR20412	1/2"	Manual	Metálico	40	60
UFR2042	1/2"	Automático	Transparente / Protector	40	60
UFR20422	1/2"	Automático	Metálico	40	60

Filtro/Reguladores de Alto Flujo

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UFR3041	1/2"	Manual	Transparente / Protector	40	100
UFR30412	1/2"	Manual	Metálico	40	100
UFR3042	1/2"	Automático	Transparente / Protector	40	100
UFR30422	1/2"	Automático	Metálico	40	100
UFR3051	3/4"	Manual	Metálico	40	160
UFR3052	3/4"	Automático	Metálico	40	160
UFR3061	1"	Manual	Metálico	40	160
UFR3062	1"	Automático	Metálico	40	160

Dimensiones (mm)

Tamaño	A	B	C	D
Miniatura	69	55	171	98
Compacto (1/4")	69	55	192,5	120
Standard (1/4")	82,5	53	247	158
Alto Flujo (1/2")	99	72	285,5	177,5
Alto Flujo (3/4"-1")	128	90	336,5	205

Unidades de mantenimiento

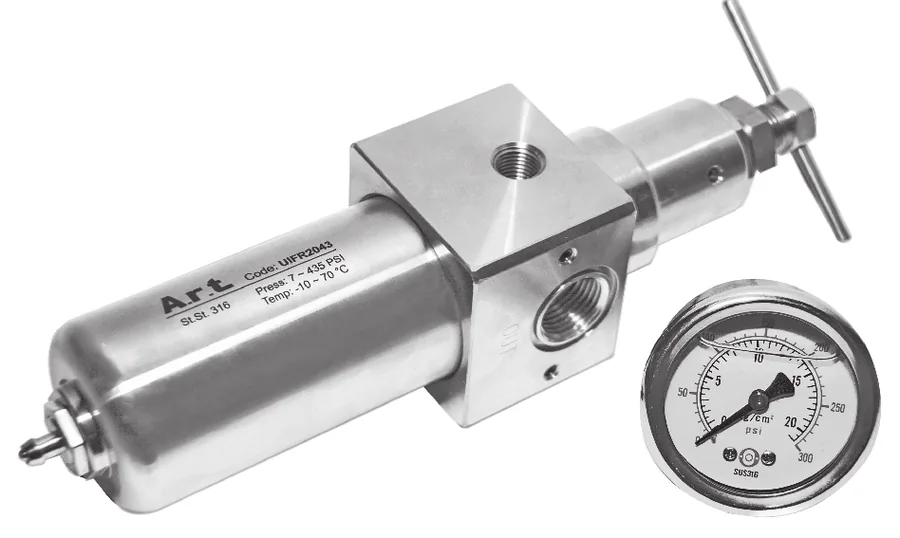

Filtro/Reguladores Integrados en Acero Inoxidable

Serie UIFR · 1/4 - 1/2 NPT

Filtro/Regulador, manómetro y soporte.

Filtro/Reguladores Integrados en Acero Inoxidable

Características

Cuerpo en acero inoxidable 316 que lo hace resistente a la corrosión y los químicos
Remueven agua y partículas sólidas mayores de 5 micras
Regulador con bloqueo de seguridad
Ideal para usos a alta presión
Incluye manómetro en aceite

Datos técnicos

FluidoAire comprimido
Remoción de partículas5 micrones
Presión máxima60 bar ~ 870 PSI
Rango de regulación0,5 a 30 bar ~ 7 a 435 PSI
Temperatura de trabajo-10 °C a 70 °C ~ 14 °F a 158 °F

Materiales

CuerpoInoxidable 316
EmpaquesNBR
Elemento filtrante 5 µmInoxidable 316

Filtro/Reguladores para Alta Presión - Inoxidable 316

Referencia	NPT	Drenaje	Rango de regulación	Micras	SCFM
UIFR2021	1/4"	Manual	7 ~ 435 PSI	5	50
UIFR2041	1/2"	Manual	7 ~ 435 PSI	5	60

Manómetro y Repuestos para 1/4" y 1/2"

Referencia	Descripción
UIRM02271	Manómetro 1/4" rango 0 ~ 450 PSI, carátula Ø 50 mm
UIE20405	Elemento filtrante de 5 micras
UIRK204	Kit de reparación para el regulador (pistón)

Dimensiones: 243 mm de alto, 58 mm de ancho, 99,1 mm de fondo con manómetro.

Filtros

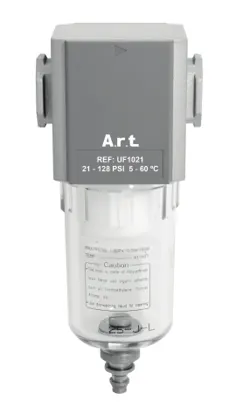

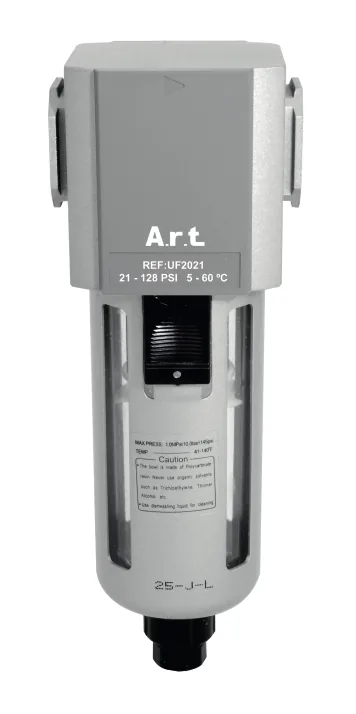

Filtros para Aire (Partículas)

Serie UF · 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Características

Remueven agua y partículas sólidas mayores de 5 micras
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo (vaso transparente)1,5 a 9 bar ~ 21 a 128 PSI
Presión de trabajo (vaso metálico)1,5 a 15 bar ~ 21 a 217,5 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F

Materiales

CuerpoAluminio
Vaso (transparente)Policarbonato
Vaso (metálico)Aluminio
EmpaquesNBR
Elemento filtrante 5 µmPolipropileno
Elemento filtrante 40 µmBronce sinterizado

Filtros Miniatura

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UF1011	1/8"	Manual	Transparente	5	20
UF1021	1/4"	Manual	Transparente	5	24

Filtros Compactos y Standard

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UF4021	1/8"	Manual	Transparente / Protector	40	35
UF4022	1/4"	Automático	Transparente / Protector	40	35
UF2021	1/4"	Manual	Transparente / Protector	40	50
UF20212	1/4"	Manual	Metálico	40	50
UF2022	1/4"	Automático	Transparente / Protector	40	50
UF20222	1/4"	Automático	Metálico	40	50
UF2031	3/8"	Manual	Transparente / Protector	40	50
UF20312	3/8"	Manual	Metálico	40	50
UF2032	3/8"	Automático	Transparente / Protector	40	50
UF20322	3/8"	Automático	Metálico	40	50
UF2041	1/2"	Manual	Transparente / Protector	40	60
UF20412	1/2"	Manual	Metálico	40	60
UF2042	1/2"	Automático	Transparente / Protector	40	60
UF20422	1/2"	Automático	Metálico	40	60

Filtros de Alto Flujo

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UF3041	1/2"	Manual	Transparente / Protector	40	100
UF30412	1/2"	Manual	Metálico	40	100
UF3042	1/2"	Automático	Transparente / Protector	40	100
UF30422	1/2"	Automático	Metálico	40	100
UF3051	3/4"	Manual	Metálico	40	160
UF3052	3/4"	Automático	Metálico	40	160
UF3061	1"	Manual	Metálico	40	160
UF3062	1"	Automático	Metálico	40	160

Dimensiones (mm)

Tamaño	A	B	C	D	E
Miniatura	43	52,5	115	17	M5x0,8
Compacto (1/4")	43	52,5	137	17	M5x0,8
Standard (1/4")	53	62,5	179	21	1/4
Alto Flujo (1/2")	68	80	202,5	25	1/4
Alto Flujo (3/4"-1")	86	100	242	37	1/4

Filtros

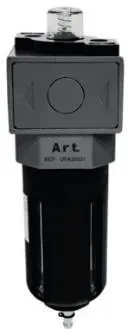

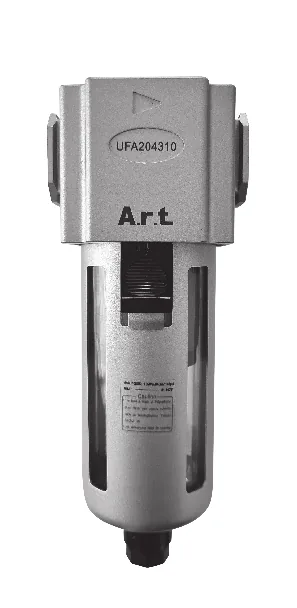

Filtros Removedores de Aceite y Olores

Serie UFA · 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Características

Remueven aceite y partículas sólidas mayores de 0,01 micras
El elemento filtrante posee una capa interior de carbón activado para adsorción de vapores de aceite
Vaso con sistema de montaje tipo bayoneta
Deben instalarse con un prefiltro de partículas para evitar una rápida saturación

Datos técnicos

FluidoAire comprimido
Absorción de partículas0,01 micrones
Presión de trabajo0,5 a 10 bar ~ 7 a 145 PSI
Temperatura de trabajo0 °C a 60 °C ~ 32 °F a 140 °F

Materiales

CuerpoAluminio
VasoPolicarbonato
EmpaquesNitrilo y Neopreno
Elemento filtranteFibra sintética y carbón activado

Filtros Removedores de Aceite

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UFA202310	1/4"	Semi-Automático	Transparente / Protector	0,01	25
UFA203310	3/8"	Semi-Automático	Transparente / Protector	0,01	60
UFA204310	1/2"	Semi-Automático	Transparente / Protector	0,01	88

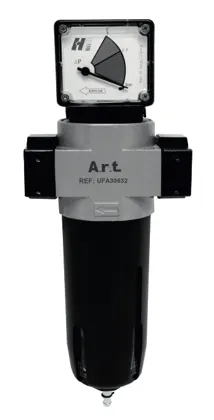

Filtros Removedores de Aceite y Olores con Visor

Referencia	NPT	Drenaje	Vaso	Micras	SCFM
UFA20231	1/4"	Semi-Automático	Transparente / Protector	0,01	70
UFA20331	3/8"	Semi-Automático	Transparente / Protector	0,01	70
UFA20431	1/2"	Semi-Automático	Transparente / Protector	0,01	70
UFA30532	3/4"	Semi-Automático	Transparente / Protector	0,01	120
UFA30632	1"	Semi-Automático	Transparente / Protector	0,01	120

Dimensiones filtro removedor de aceite (mm)

NPT	A	B	C
1/4"	62,5	197	158
3/8"	62,5	197	158
1/2"	80	220	177,5

El visor indica cuándo debe cambiarse el elemento filtrante.

Filtro con visor: 1/4", 3/8" y 1/2" NPT → 64 mm de ancho × 212 mm de alto; 3/4" y 1" NPT → 109,5 mm de ancho × 292 mm de alto.

Reguladores de presión

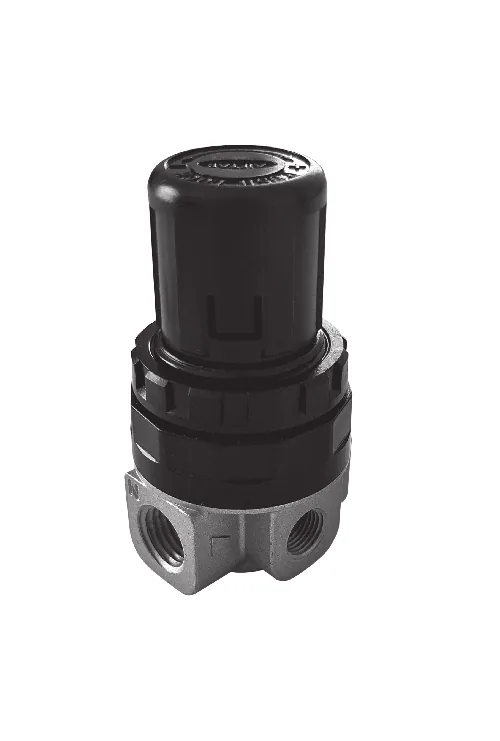

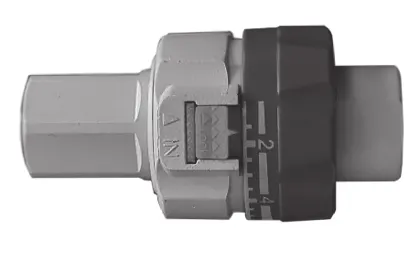

Reguladores de Presión Miniatura

Serie URL / URM · 1/8 - 1/4 NPT

Características

URL: se regula fácilmente mediante la perilla acoplada al cuerpo del regulador
URM: posee un alivio standard a la atmósfera, que protege el sistema de una sobrepresión
Con bloqueo de seguridad
Manómetro redondo, diámetro nominal 40 mm

Datos técnicos

FluidoAire comprimido
Presión de trabajo URL0 ~ 140 PSI
Presión de trabajo URM7 ~ 128 PSI
Temperatura de trabajo-20 °C a 70 °C

Materiales

CuerpoAluminio
EmpaquesNBR
PerillaPDM

Regulador en Línea

Referencia	NPT	Rango	Ajuste	SCFM
URL10204	1/4"	0 ~ 140 PSI	Perilla	23

Regulador Miniatura con Manómetro y Soporte

Referencia	NPT	Rango	Ajuste	SCFM
URM10121	1/8"	7 ~ 128 PSI	Perilla	12
URM10221	1/4"	7 ~ 128 PSI	Perilla	12

Dimensiones URL: 57,2 mm de largo × 30,6 mm de diámetro. URM: 50 mm de ancho × 72,5 mm de alto, rosca de manómetro M30 x 1,5.

Reguladores de presión

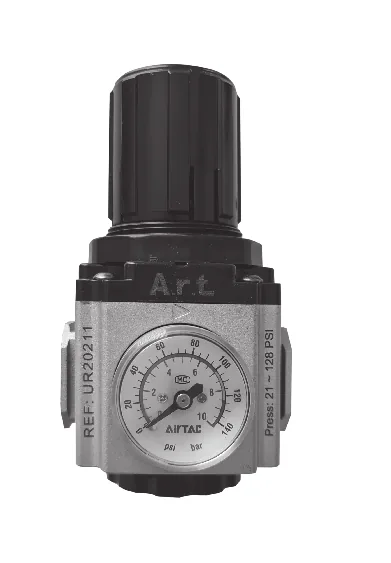

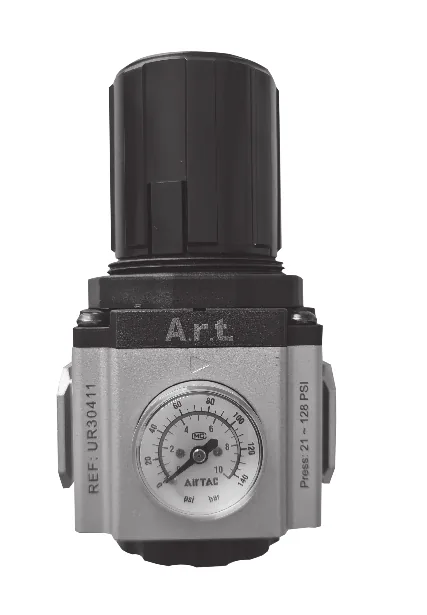

Reguladores de Presión

Serie UR · 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Regulador, manómetro y soporte.

Características

Con sistema de alivio standard a la atmósfera, que protege el sistema de una sobrepresión
Con bloqueo de seguridad
Manómetro integrado
Soporte a pared
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo1,5 a 9 bar ~ 21 a 128 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F
Máxima presión de entrada225 PSI

Materiales

CuerpoAluminio
EmpaquesNBR
PerillaPOM

Reguladores Compactos y Standard con Manómetro y Soporte

Referencia	NPT	Rango	Ajuste	SCFM
UR4022	1/4"	21 ~ 128 PSI	Perilla	35
UR20211	1/4"	21 ~ 128 PSI	Perilla	50
UR20311	3/8"	21 ~ 128 PSI	Perilla	50
UR20411	1/2"	21 ~ 128 PSI	Perilla	60

Reguladores de Alto Flujo

Referencia	NPT	Rango	Ajuste	SCFM
UR30411	1/2"	21 ~ 128 PSI	Perilla	100
UR30511	3/4"	21 ~ 128 PSI	Perilla	160
UR30611	1"	21 ~ 128 PSI	Perilla	160

Dimensiones (mm)

Tamaño	A	B	C	D
Compacto (1/4")	69	52,5	45	91
Standard (1/4")	82,5	62,5	46	112
Alto Flujo (1/2")	99	80	53	140,5
Alto Flujo (3/4"-1")	128	100	73,5	179,5

Reguladores de presión

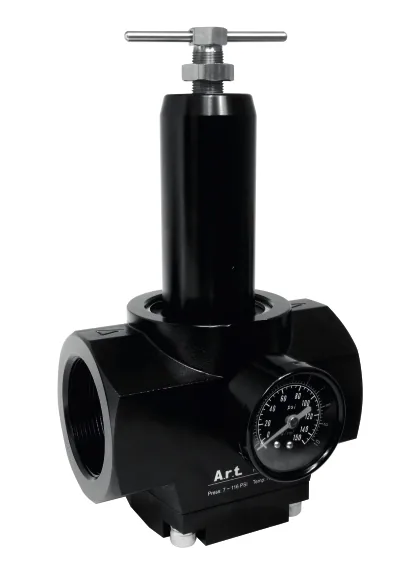

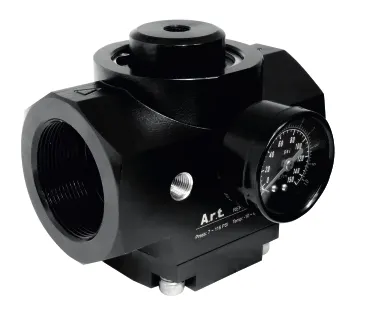

Reguladores de Alto Flujo y Pilotado

Serie UR / URP · 2 NPT

Características

Posee un alivio standard a la atmósfera, que protege el sistema de una sobrepresión
Con bloqueo de seguridad
El regulador pilotado está diseñado para sistemas que requieren un control remoto en lugares inaccesibles

Datos técnicos

FluidoAire comprimido
Presión de trabajo (regulador de 2")0,5 a 8 bar ~ 7 a 116 PSI
Temperatura de trabajo-10 °C a 60 °C ~ 14 °F a 140 °F

Materiales

Cuerpo 1/2"Zinc
Cuerpo 2"Aluminio
EmpaquesNBR

Regulador de Alto Flujo

Referencia	NPT	Rango	Ajuste	SCFM
UR3102	2"	7 ~ 116 PSI	Tee	1000

Regulador Pilotado

Referencia	NPT	Rango	Ajuste	SCFM
URP3102	2"	7 ~ 116 PSI	Regulador piloto	1000

Dimensiones: 140 mm × 118,5 mm. Altura UR3102: 250 mm; altura URP3102: 121,9 mm. Puerto de manómetro 1/4"; URP con entrada y salida al piloto de 1/4".

Reguladores de presión

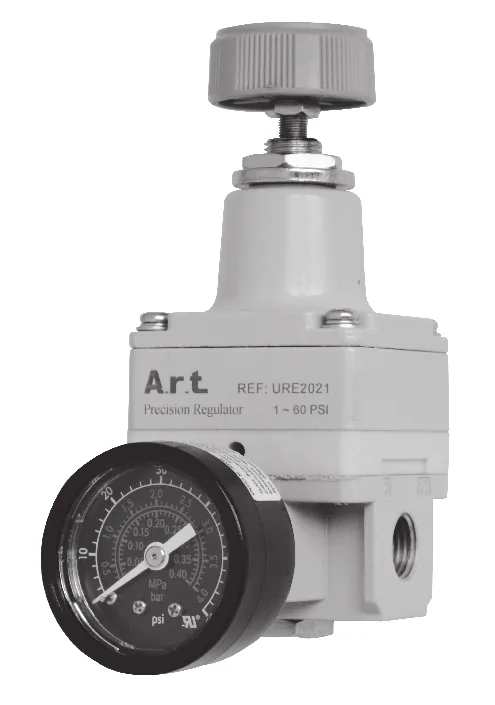

Reguladores de Precisión

Serie URE · 1/4 NPT

Regulador, manómetro y soporte.

Características

Reguladores de alta precisión para uso en laboratorio y sistemas de medición
Con sistema de alivio continuo a la atmósfera, que protege el sistema de una sobrepresión
Doble diafragma que corrige dos veces la curva de la regulación de presión, brindando gran precisión

Datos técnicos

FluidoAire comprimido
Baja presión0,05 a 4 bar ~ 1 a 60 PSI
Alta presión0,2 a 8,5 bar ~ 3 a 120 PSI
Temperatura de trabajo-20 °C a 70 °C
Conexión / manómetro1/4 NPT
Repetibilidad±0,5 %

Materiales

CuerpoAluminio
PerillaResina acetálica
EmpaquesNitrilo

Regulador de Precisión

Referencia	NPT	Rango	Ajuste	SCFM
URE2021	1/4"	1 - 60 PSI	Perilla	12
URE2022	1/4"	3 - 120 PSI	Perilla	12

Dimensiones: 50 × 50 mm de base, 123 mm de alto (90 mm de fondo con manómetro).

Reguladores de presión

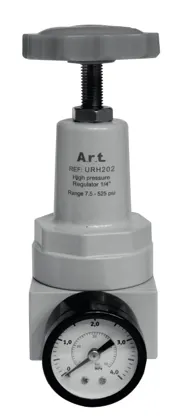

Reguladores de Alta Presión

Serie URH · 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Regulador y manómetro.

Características

Especial para sopladoras de plástico en aplicaciones PET
Con sistema de alivio standard a la atmósfera, que protege el sistema de una sobrepresión
Con bloqueo de seguridad
Manómetro integrado

Datos técnicos

FluidoAire comprimido
Presión de trabajo0,5 a 34,4 bar ~ 7 a 500 PSI
Temperatura de trabajo-5 °C a 50 °C ~ 23 °F a 122 °F
Conexión / manómetro1/4 NPT

Materiales

CuerpoAluminio
PerillaResina acetálica
EmpaquesNitrilo

Regulador de Alta Presión

Referencia	NPT	Rango	Ajuste	SCFM
URH202	1/4"	7 - 500 PSI	Perilla	48
URH203	3/8"	7 - 500 PSI	Perilla	55
URH204	1/2"	7 - 500 PSI	Perilla	63
URH305	3/4"	7 - 500 PSI	Perilla	155
URH306	1"	7 - 500 PSI	Perilla	155

Dimensiones (mm)

NPT	A	B	C	D	E	ØF
1/4"	55	150	36	34	64	60
3/8"	55	150	36	34	64	60
1/2"	55	150	36	34	64	60
3/4"	80	235	32	45	91	95
1"	80	235	32	45	91	95

Reguladores de presión

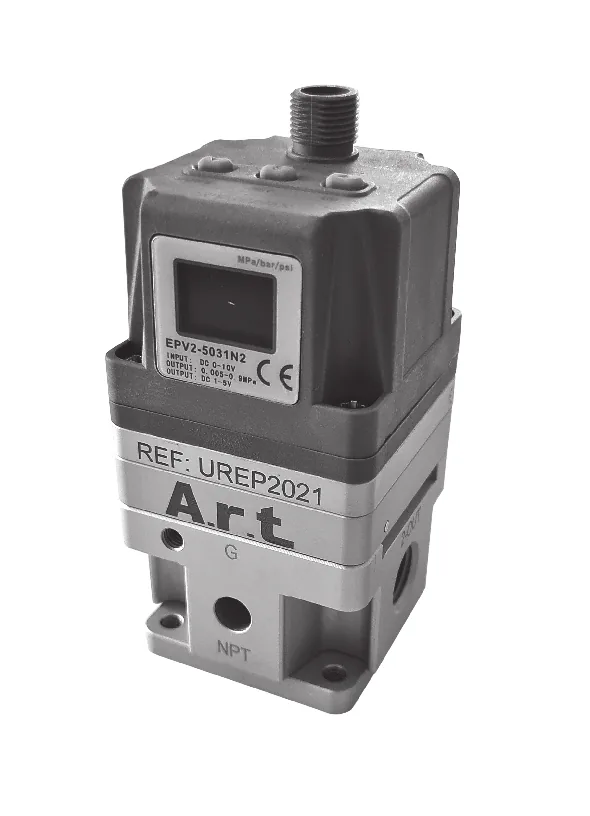

Regulador Proporcional

Serie UREP · 1/4 NPT

Pantalla tipo LED.

Características

Permite mediante una señal de 0 - 10 V ó 4 - 20 mA obtener rangos de regulación entre 0,7 y 130 PSI
Bajo consumo de energía
Cable de 3 m
Voltaje: 24 VDC

Datos técnicos

FluidoAire comprimido
Presión de trabajo0,7 ~ 130 PSI
Temperatura de trabajo0 °C a 50 °C

Regulador Proporcional Pantalla tipo LED

Referencia	NPT	IN Regulación	OUT Regulación
UREP2021	1/4"	0 - 10 VDC	1 ~ 5 VDC
UREP2022	1/4"	4 - 20 mA	4 ~ 20 mA

Dimensiones: 50 × 50 mm de base, 105 mm de alto.

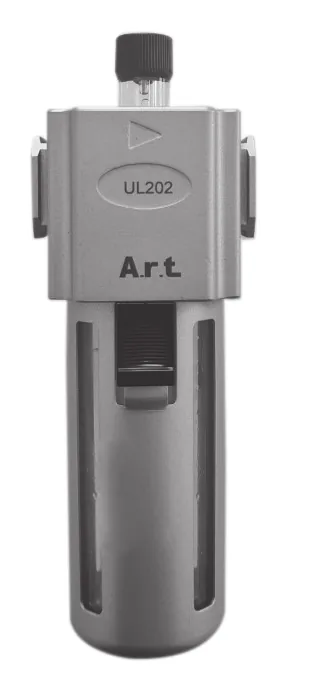

Lubricadores

Serie UL · 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Características

Generan una fina niebla que permite lubricar los elementos neumáticos
Dosificador de aceite con perilla de fácil ajuste
Vasos transparentes con protector metálico
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo (vaso transparente)1,5 a 9 bar ~ 21 a 128 PSI
Presión de trabajo (vaso metálico)1,5 a 15 bar ~ 21 a 217,5 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F

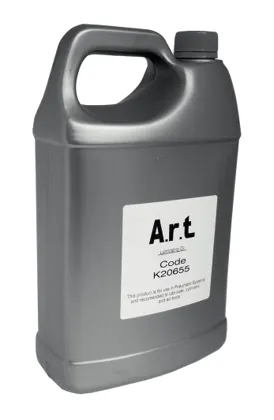

LubricanteSAE 10 (recomendado), ver Aceite Serie UGA

Materiales

CuerpoAluminio
Vaso (200/300/400)Policarbonato
Vaso (600)Aluminio
Vaso metálicoAluminio
EmpaquesNBR

Lubricadores Miniatura

Referencia	NPT	Vaso	Capacidad vaso	SCFM
UL101	1/8"	Transparente	25 c.c.	20
UL102	1/4"	Transparente	25 c.c.	24

Lubricadores Compactos y Standard

Referencia	NPT	Vaso	Capacidad vaso	SCFM
UL402	1/4"	Transparente / Protector	36 c.c.	35
UL202	1/4"	Transparente / Protector	75 c.c.	50
UL2022	1/4"	Metálico	75 c.c.	50
UL203	3/8"	Transparente / Protector	75 c.c.	50
UL2032	3/8"	Metálico	75 c.c.	50
UL204	1/2"	Transparente / Protector	75 c.c.	60
UL2042	1/2"	Metálico	75 c.c.	60

Lubricadores de Alto Flujo

Referencia	NPT	Vaso	Capacidad vaso	SCFM
UL304	1/2"	Transparente / Protector	160 c.c.	100
UL3042	1/2"	Metálico	160 c.c.	100
UL305	3/4"	Metálico	380 c.c.	160
UL306	1"	Metálico	380 c.c.	160

Dimensiones (mm)

Tamaño	A	E	G	I	J
Miniatura	43	84	52,5	17	124
Compacto	43	107	52,5	17	146,5
Standard (1/4")	53	136	62,5	21	181
Alto Flujo (1/2")	68	155	80	25	204,5
Alto Flujo (3/4"-1")	86	182,5	100	37	246

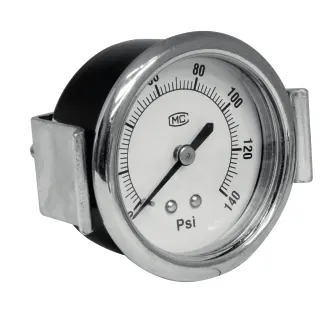

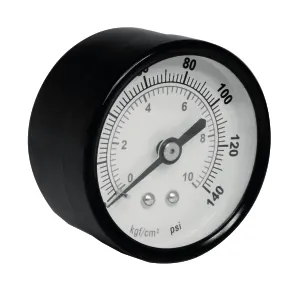

Manómetros

Serie URM / URMD · 1/8 - 1/4 NPT

Características

Para lectura de presión en sistemas neumáticos
Para montaje directo en reguladores, o para tableros
Unidades de medida: PSI, bar, kPa, MPa, kgf/cm²

Datos técnicos

FluidoAire comprimido
Temperatura de trabajo-20 °C a 60 °C ~ -4 °F a 140 °F

Materiales

CuerpoPlástico o latón
TapaPlástico o latón
Partes en movimientoCobre / latón

Manómetros Standard

Referencia	NPT	Rango PSI	Ø Carátula	Tipo
URM0121	1/8"	0 - 30	40	Redondo INOX
URM0122	1/8"	0 - 60	40	Redondo
URM0124	1/8"	0 - 140	40	Redondo
URM0134	1/8"	0 - 140	40	Flanche p/tablero
URM0164	1/8"	0 - 140	40	Clip p/tablero
URM0222	1/4"	0 - 60	50	Redondo
URM0224	1/4"	0 - 140	50	Redondo
URM0234	1/4"	0 - 140	50	Flanche p/tablero
URM0244	1/4"	0 - 140	60	Flanche p/tablero
URM0274	1/4"	0 - 140	50	Clip p/tablero
URM0284	1/4"	0 - 140	60	Clip p/tablero
URM14	Directo al reg.	0 - 140	-	Cuadrado
URM24	Directo al reg.	0 - 140	-	Redondo
URMA01	Adaptador para manómetro redondo 1/8"
URMA02	Adaptador para manómetro redondo 1/4"

Dimensiones (mm)

Ref.	A	B	C	D
URM0121	42	24,5	38,5	1/8"
URM0122	42	24,5	38,5	1/8"
URM0124	52	24,5	38,5	1/8"
URM0134	52,5	24,5	40,5	1/8"
URM0164	42	28	43,5	1/8"
URM0222	52	26,5	44,5	1/4"
URM0224	52	26,5	44,5	1/4"
URM0234	52	27,5	47,5	1/4"
URM0244	62	30	50	1/4"
URM0274	52	30,5	50	1/4"
URM0284	62	30,5	50	1/4"
URMD0114	30	30	37,5	1/8"

Válvulas

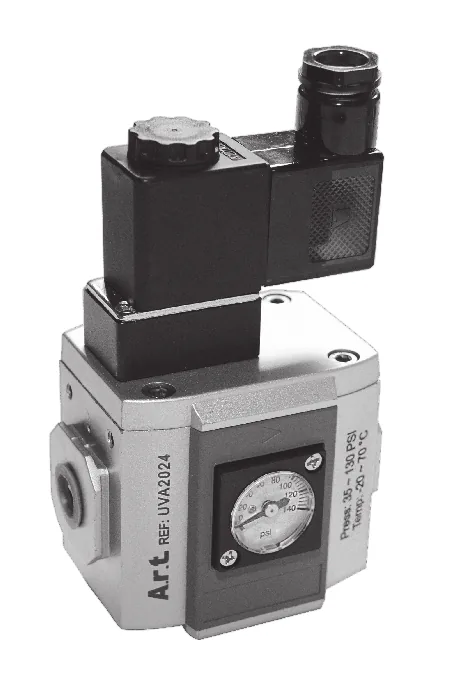

Válvulas Reguladoras de Arranque Lento

Serie UVA · 1/4 - 3/8 - 1/2 NPT

Características

Regula la entrada de presión en los sistemas neumáticos
Al energizar la bobina, la válvula se abre gradualmente hasta que la presión de entrada es igual a la presión de alimentación
Al cortar la corriente despresuriza el sistema
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo2,5 a 9 bar ~ 35 a 128 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F
Conectortipo DIN

Materiales

CuerpoAluminio
EmpaquesNBR

Válvulas Reguladoras Miniatura

Referencia	NPT	Rango	Voltaje	Escape	SCFM
UVA1024	1/4"	35 ~ 130 PSI	110 VAC	1/4"	24

Válvulas Reguladoras Standard

Referencia	NPT	Rango	Voltaje	Escape	SCFM
UVA2024	1/4"	35 ~ 130 PSI	110 VAC	3/8"	50
UVA2034	3/8"	35 ~ 130 PSI	110 VAC	3/8"	50
UVA2044	1/2"	35 ~ 130 PSI	110 VAC	3/8"	60

Válvulas Reguladoras de Alto Flujo

Referencia	NPT	Rango	Voltaje	Escape	SCFM
UVA3044	1/2"	35 ~ 130 PSI	110 VAC	1/2"	100

Dimensiones (mm)

Tamaño	A	B	C	D
Miniatura	123,5	30	1/4"	59
Standard	131	34	3/8"	74
Alto Flujo (1/2")	142,5	40,5	1/2"	90

Válvulas

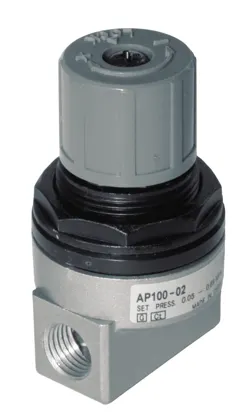

Válvula de Alivio Roscada

Serie AVS · 1/4 NPT

Esta válvula permite liberar presión de una línea de aire cuando esta sea mayor a la presión preseleccionada.

Datos técnicos

Tipo de actuaciónNormal cerrada
FluidoAire
Ajuste de presióncon la perilla
Presión de operación7 a 100 PSI (0,5 a 7 bar)
Máxima presión150 PSI (10 bar)
Frecuencia máx. de trabajo5 ciclos/segundo
Temperatura de operación-5 a +60 °C
Posición de montajecualquiera
Peso0,12 kg
Nombre alternativoválvula de secuencia

Materiales

CuerpoAluminio
PerillaPOM
EmpaquesNBR

Válvula de Alivio

Código	Conexión	Presión de operación	Liberación máxima
AVSN02	1/4	7 a 100 PSI (0,5 a 7 bar)	400 L/min a 100 PSI

Precaución: no use esta válvula como una válvula de seguridad.

Dimensiones: Ø 40 mm, 69 mm de alto con soporte; conexiones 2 × 1/8 y 1/4.

Trampas y separadores

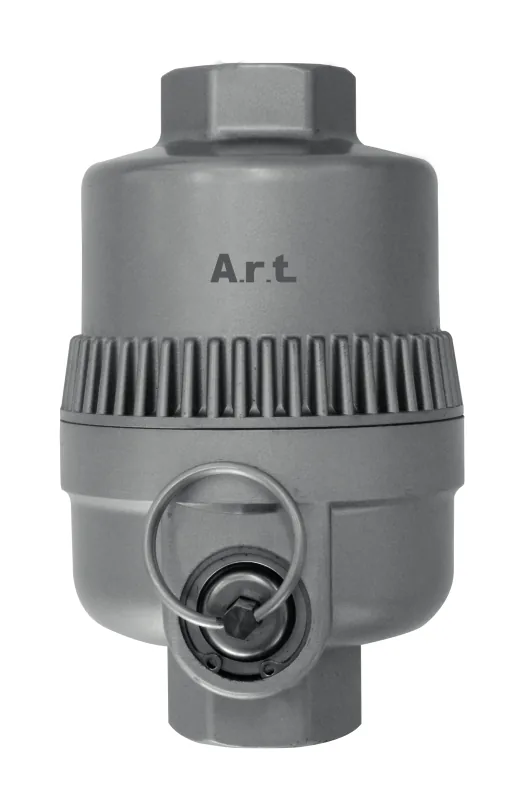

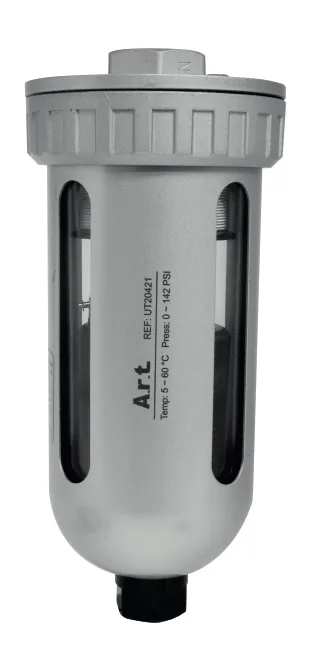

Trampas Automáticas de Condensado

Serie UT · 1/2 - 1 NPT

Características

Unidades automáticas que purgan líquidos en los puntos más bajos de los circuitos de aire comprimido
Resistentes al polvo y la corrosión
Alto flujo de descarga

Datos técnicos

FluidoAire comprimido
Presión de trabajo0 a 10 bar ~ 0 a 142 PSI
Temperatura de trabajo0 °C a 60 °C ~ 32 °F a 140 °F

Materiales

CuerpoAluminio
VasoPolicarbonato
EmpaquesNBR

Modelo Standard

Referencia	NPT	Vaso	Drenaje	SCFM
UT20421	1/2"	Transparente / Protector	Automático	150
UT30622	1"	Metálico	Automático	600

Dimensiones UT20421: Ø 93 × 190 mm, salida de drenaje Ø 10 mm. UT30622: Ø 112 × 183 mm, drenaje 1".

Trampas y separadores

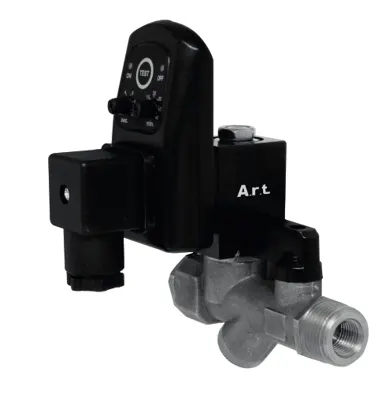

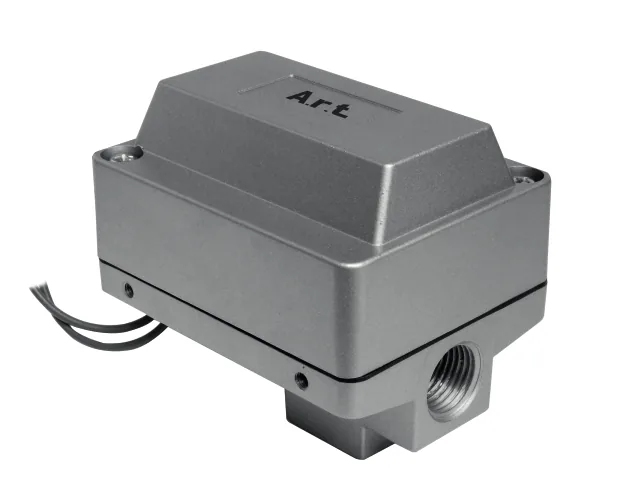

Trampas Eléctricas de Condensado

Serie UTE / UTT · 1/2 NPT

Características

Alto flujo de descarga
Permiten eliminar líquidos acumulados en tanques y tuberías de los sistemas de aire comprimido
Resistentes al polvo y la corrosión

Datos técnicos

UTE · Máx. presión de trabajo10 bar ~ 145 PSI
UTE · Temperatura-5 °C a 60 °C ~ 23 °F a 140 °F
UTE · Frecuencia1 ciclo/minuto, 2 s/ciclo de descarga
UTT · Máx. presión de trabajo16 bar ~ 232 PSI
UTT · Temperatura0 °C a 80 °C ~ 32 °F a 176 °F
UTT · Frecuencia0 ~ 45 minutos
UTT · Válvula manual de corte

Trampa Eléctrica

Referencia	NPT	Frecuencia	Voltaje	Cuerpo
UTES044	1/2"	1 ciclo/min. 2 s/descarga	110 AC	Aluminio
UTES045	1/2"	1 ciclo/min. 2 s/descarga	220 AC	Aluminio

Trampa Eléctrica con Temporizador

Referencia	NPT	Frecuencia	Voltaje	Cuerpo
UTT2044	1/2"	0 ~ 45 min.	110 AC	Bronce con filtro incorporado
UTT2045	1/2"	0 ~ 45 min.	220 AC	Bronce con filtro incorporado

Bobinas de Trampa Eléctrica para serie UTT

Referencia	Voltaje	Consumo
UTB4	Bobina a 110 VAC	22 VA
UTB5	Bobina a 220 VAC	22 VA

La serie UTT permite graduar fácilmente la frecuencia de descarga.

Dimensiones UTE: 98 × 78 × 88 mm. UTT: 96 mm de largo × 130 mm de alto.

Trampas y separadores

Separadores Centrífugos

Serie USC · 1/2, 1, 1 1/2, 2 y 3 NPT

Características

Elimina gotas de agua, emulsiones de aceite y sólidos como óxidos de las líneas de aire comprimido, mediante centrifugación del aire dentro del separador
Unidades selladas sin partes en movimiento y libres de mantenimiento
Instalar en posición vertical

Datos técnicos

FluidoAire comprimido
Presión de trabajo0 a 10,3 bar ~ 0 a 150 PSI
Temperatura de trabajo0 °C a 80 °C ~ 32 °F a 176 °F

Materiales

CuerpoAcero al carbono
Elemento internoAcero inoxidable

Modelos Standard

Referencia	NPT	Drenaje	SCFM
USC04	1/2"	1/4 NPT	65
USC06	1"	1/4 NPT	190
USC08	1 1/2"	1/4 NPT	385
USC10	2"	1/4 NPT	700
USC14	3"	1/4 NPT	1800

Dimensiones (mm)

NPT	A	B	C	D (drenaje)	E	ØF
1/2"	250	0	38	1/4"	1/2"	114
1"	250	0	38	1/4"	1"	114
1 1/2"	347	16	42	1/4"	1 1/2"	160
2"	347	16	42	1/4"	2"	160
3"	430	30	46	1/4"	3"	218

Accesorios

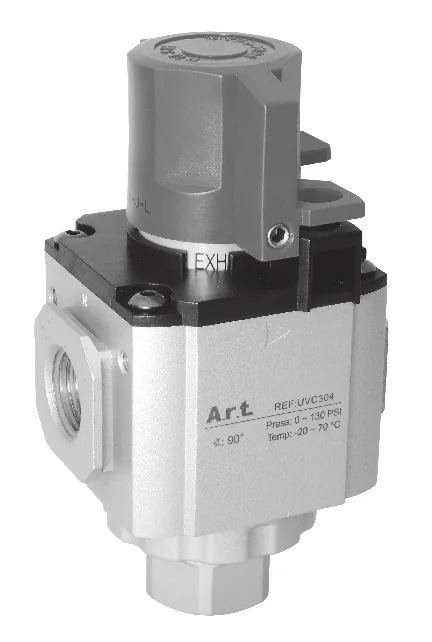

Válvulas 3/2 de Corte con Seguro

Serie UVC · 1/4 - 3/8 - 1/2 NPT

Estas válvulas 3/2 vías son especiales para utilizar con las unidades de mantenimiento modulares.

Características

Despresuriza los sistemas neumáticos
Válvula 3/2 de accionamiento manual
Permite asegurarse con un candado, para evitar manipulaciones involuntarias
Uniones modulares que facilitan la conexión y el mantenimiento

Datos técnicos

FluidoAire comprimido
Presión de trabajo0 a 9 bar ~ 0 a 128 PSI
Temperatura de trabajo-20 °C a 70 °C ~ -4 °F a 158 °F

Materiales

CuerpoAluminio
EmpaquesNBR

Válvulas Miniatura

Referencia	NPT	Operador	Exosto	SCFM
UVC102	1/4"	Manual / Giro a 90°	1/4"	24

Válvulas Standard

Referencia	NPT	Operador	Exosto	SCFM
UVC202	1/4"	Manual / Giro a 90°	3/8"	50
UVC203	3/8"	Manual / Giro a 90°	3/8"	50
UVC204	1/2"	Manual / Giro a 90°	3/8"	60

Válvulas de Alto Flujo

Referencia	NPT	Operador	Exosto	SCFM
UVC304	1/2"	Manual / Giro a 90°	1/2"	100

Dimensiones (mm)

Tamaño	A	B	C	D
Miniatura	89	36,5	1/4"	40
Standard	112,5	46	3/8"	53,4
Alto Flujo (1/2")	134	58,5	1/2"	64

Accesorios

Bloques Distribuidores y Elementos Filtrantes

Accesorios y repuestos · Serie UBD / UE / UEA

Los bloques distribuidores proporcionan dos salidas adicionales para subsistemas más pequeños y permiten la conexión a sistemas que no necesiten ser lubricados.

Bloques Distribuidores y Elementos Filtrantes

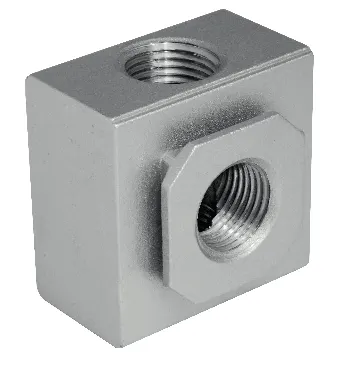

Bloques Distribuidores

Referencia	Conexión	Tamaño	Conexiones
UBD202	1/4"	Standard	1/4", 3/8", 1/2"
UBD203	3/8"	Standard	1/4", 3/8", 1/2"
UBD304	1/2"	Alto Flujo	1/2"

Dimensiones bloques (mm)

Tamaño	A	B	C	D
Standard	1/4"	44	38	35
Standard	3/8"	44	38	35
Alto Flujo (1/2")	1/2"	52	52	42

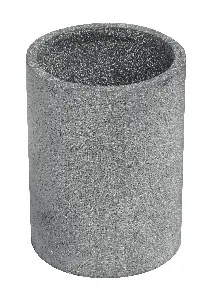

Elementos Filtrantes para Filtros de Partículas

Referencia	Conexión	Tamaño	Micras / Filtración
UE10205	1/8", 1/4"	Miniatura	5 µm
UE20405	1/4", 3/8", 1/2"	Standard	5 µm
UE20440	1/4", 3/8", 1/2"	Standard	40 µm
UE30405	1/2"	Alto Flujo	5 µm
UE30440	1/2"	Alto Flujo	40 µm
UE30605	3/4", 1"	Alto Flujo	5 µm
UE30640	3/4", 1"	Alto Flujo	40 µm

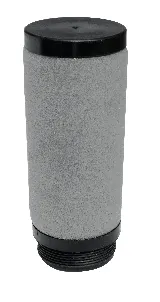

Elementos para Filtros de Aceite

Referencia	Conexión	Tamaño	Micras / Filtración
UEA20301	1/4" y 3/8"	Standard	0,01 µm / Aceite
UEA30401	1/2"	Alto Flujo	0,01 µm / Aceite

Elementos para Filtros de Aceite con Indicador de Caída de Presión

Referencia	Conexión	Tamaño	Micras / Filtración
UEA20440	1/4", 3/8", 1/2"	Standard	0,01 µm / Aceite
UEA30640	3/4", 1"	Alto Flujo	0,01 µm / Aceite

Accesorios

Vasos y Uniones Modulares

Accesorios y repuestos · Serie UV / UMS

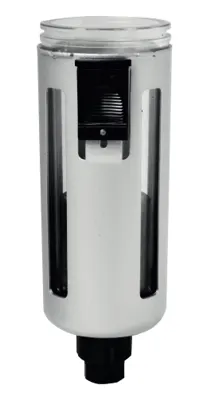

Vasos para Filtros de Partículas (incluyen drenaje)

Referencia	Conexión	Tamaño	Drenaje	Vaso
UV2041N	1/4", 3/8", 1/2"	Standard	Manual	Transparente / Protector
UV2042N	1/4", 3/8", 1/2"	Standard	Automático	Transparente / Protector
UV3041N	1/2"	Alto Flujo	Manual	Transparente / Protector
UV3042N	1/2"	Alto Flujo	Automático	Transparente / Protector
UV3062	3/4", 1"	Alto Flujo	Automático	Metálico

Vasos para Filtros Removedores de Aceite

Referencia	Conexión	Tamaño	Drenaje	Vaso
UV2041	1/4", 3/8", 1/2"	Standard	Manual	Transparente / Protector
UVFA3063	3/4", 1"	Alto Flujo	Manual	Transparente / Protector

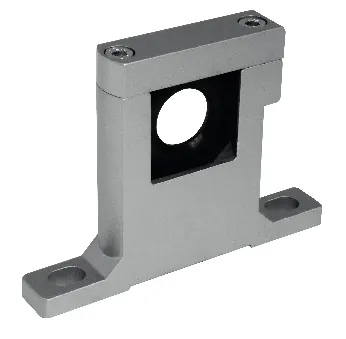

Unión Modular con Soporte a Pared

Referencia	Conexión	Tamaño
UMS102	1/8", 1/4"	Miniatura
UMS204	1/4", 3/8", 1/2"	Standard
UMS304	1/2"	Alto Flujo
UMS306	3/4", 1"	Alto Flujo

Accesorios

Aceite SAE 10

Serie UGA · Ref. UGA01 (1 galón)

Lubricante para equipos neumáticos.

Características

Aceite liviano para dosificar como micro niebla a través de la línea de aire comprimido y lubricar los equipos neumáticos
Galón de aceite ISO VG-32 para lubricadores

Propiedades Físicas o Químicas

Descripción	Norma	Valores
Color	ASTM D 1500	1
Gravedad API	ASTM D 4052	32,4
Gravedad específica 60/60 °F	-	0,8633
Punto de chispa COC °C	ASTM D 92	215
Viscosidad cinemática @ 100 °C cSt	ASTM D 445	4,55
Viscosidad cinemática @ 40 °C cSt	ASTM D 445	24,3
Índice de viscosidad	ASTM D 2270	99
Viscosidad SSU 100 °F	-	41,5
Viscosidad SSU 210 °F	-	126,2
Carbonos parafínicos	-	60,5 %
Carbonos nafténicos	-	37,0 %
Carbonos aromáticos totales	-	2,5 %
Punto de ebullición	-	> 350 °C
Punto de fluidez	ASTM D 5949	-9 °C máx.
Corrosión a la lámina de cobre	ASTM D 130	1B
Agua y sedimentos ml/100 ml	ASTM D 96	0
Constante VGC	ASTM	0,8121

No se encontraron productos con esa búsqueda.

Equipos para el tratamiento del aire comprimido

Características

Datos técnicos

Materiales

Unidades Miniatura

Unidades Compactos y Standard

Unidades de Alto Flujo

Dimensiones (mm)

Características

Datos técnicos

Materiales

Filtro/Reguladores Miniatura

Filtro/Reguladores Compactos y Standard

Filtro/Reguladores de Alto Flujo

Dimensiones (mm)

Características

Datos técnicos

Materiales

Filtro/Reguladores para Alta Presión - Inoxidable 316

Manómetro y Repuestos para 1/4" y 1/2"

Características

Datos técnicos

Materiales

Filtros Miniatura

Filtros Compactos y Standard

Filtros de Alto Flujo

Dimensiones (mm)

Características

Datos técnicos

Materiales

Filtros Removedores de Aceite

Filtros Removedores de Aceite y Olores con Visor

Dimensiones filtro removedor de aceite (mm)

Características

Datos técnicos

Materiales

Regulador en Línea

Regulador Miniatura con Manómetro y Soporte

Características

Datos técnicos

Materiales

Reguladores Compactos y Standard con Manómetro y Soporte

Reguladores de Alto Flujo

Dimensiones (mm)

Características

Datos técnicos

Materiales

Regulador de Alto Flujo

Regulador Pilotado

Características

Datos técnicos

Materiales

Regulador de Precisión

Características

Datos técnicos

Materiales

Regulador de Alta Presión

Dimensiones (mm)

Características

Datos técnicos

Regulador Proporcional Pantalla tipo LED

Características

Datos técnicos

Materiales

Lubricadores Miniatura

Lubricadores Compactos y Standard

Lubricadores de Alto Flujo

Dimensiones (mm)

Características

Datos técnicos

Materiales

Manómetros Standard

Dimensiones (mm)

Características

Datos técnicos

Materiales

Válvulas Reguladoras Miniatura

Válvulas Reguladoras Standard

Válvulas Reguladoras de Alto Flujo

Dimensiones (mm)
