Bombas de Vacio Miniatura

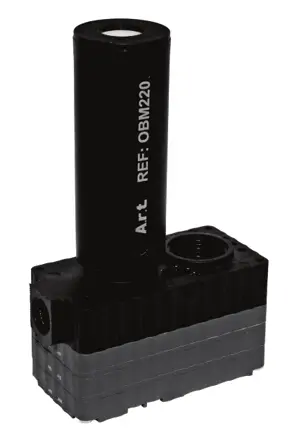

Serie OBM 1/8 NPT

Con silenciador interno

Con silenciador externo

Características

Sistema de vacío compacto
Por su tamaño se pueden instalar directamente sobre la ventosa
Poseen un eyector multi-etapa para generar el vacío que le provee de una alta capacidad de flujo

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo7 Bar ~ 100 PSI
Max. Presión de Vacío-0.85 Bar ~ -12.33 PSI
Temperatura de Trabajo-20°C a 80°C ~ -4°F a 176°F
Nivel de Ruido50 ~ 68 dBA

Materiales

CuerpoAluminio y aleación de plástico
SellosNBR

Bombas de Vacío Miniatura

Referencia	Conex. Aire	Conex. Vacío	Máx. Flujo de Vacío	Consumo de Aire	Tiempo/Evacuación
OBM075	1/8"	3/8"	75 l/min	28 ~ 42 l/min	0.08 Seg.
OBM150	1/8"	3/8"	150 l/min	55 ~ 85 l/min	0.04 Seg.
OBM220	1/8"	3/8"	220 l/min	87 ~ 125 l/min	0.03 Seg.

Nota: El flujo de vacío esta calculado a una entrada de presión de 6 bar ~ 87 Psi

Referencia	OBM075
A	24
B	7
C	3
D	20.5
E	31
F	24.5
G	20.5
H	64.5
I	24

Referencia	OBM150	OBM220
A	24	24
B	7	7
C	3	3
D	27.5	35
E	31	31
F	24.5	24.5
G	20.5	20.5
H	64.5	64.5
I	24	24
J	65	65

Bombas de Vacio

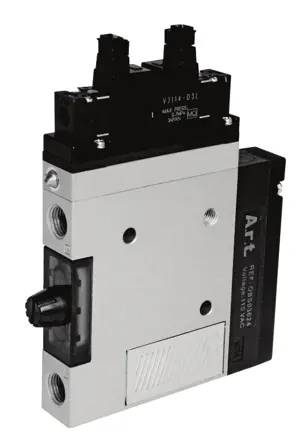

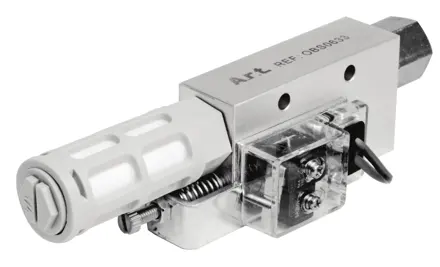

Serie OBS 1/8 - 1/4 NPT

Características

Sistema de vacío compacto
Por su tamaño se pueden instalar directamente sobre la ventosa
Switch de presión y silenciador integrados a la bomba

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo6 Bar ~ 87 PSI
Max. Presión de Vacío-0.92 Bar ~ -13.34 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F
Switch de Presión
Rango-0.2 ~ -0.53 Bar
Voltaje24 ~ 250 V DC / AC

Materiales

CuerpoAluminio
SellosNBR

Bombas de Vacío Standard

Referencia	Conex. Aire	Conex. Vacío	Máx. Flujo de Vacío	Consumo de Aire	Switch de Presión
OBS027	1/8"	1/8"	27 l/min	44 l/min	-
OBS0273	1/8"	1/8"	27 l/min	44 l/min	Si
OBS063	1/4"	1/4"	63 l/min	100 l/min	-
OBS0633	1/4"	1/4"	63 l/min	100 l/min	Si
OBS110	1/4"	3/8"	110 l/min	180 l/min	-
OBS1103	1/4"	3/8"	110 l/min	180 l/min	Si

Nota: El flujo de vacío esta calculado a una entrada de presión de 5 bar ~ 72,5 Psi

Referencia	A	B	C	D	E	F	G	H	ØI	J
OBS027	1/8"	16	33	10	14	20	34	89	16	1/8"
OBS0273	1/8"	16	33	10	14	20	34	89	16	1/8"
OBS063	1/4"	20	35	15	20	25	54	132	21	1/4"
OBS0633	1/4"	20	35	15	20	25	54	132	21	1/4"
OBS110	1/4"	30	40	20	28	32	80	185	30	3/8"
OBS1103	1/4"	30	40	20	28	32	80	185	30	3/8"

Bombas de Vacio con Válvula de Vacio y Soplado

Serie OBS 1/8 NPT

Características

Sistema de vacío compacto
Válvulas de control, filtro y silenciador integrados a la bomba
Se debe utilizar uno por cada ventosa en el sistema
40% de flujo de succión mayor a otros diseños

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo7 Bar ~ 100 PSI
Max. Presión de Vacío-0.84 Bar ~ -12 PSI
Temperatura de Trabajo5°C a 50°C ~ 40°F a 120°F
Elemento Filtrante30 micras

Materiales

CuerpoAluminio
FiltroPolietileno

Bomba de Vacío

Eyector - Válvula de Vacío - Válvula de Soplado - Silenciador - Filtro

Referencia	Conexión	Máx. Flujo de Vacío	Consumo de Aire	Voltaje
OBS03624	1/8" Hembra	36 l/min (a 75 PSI)	46 l/min	110 VAC

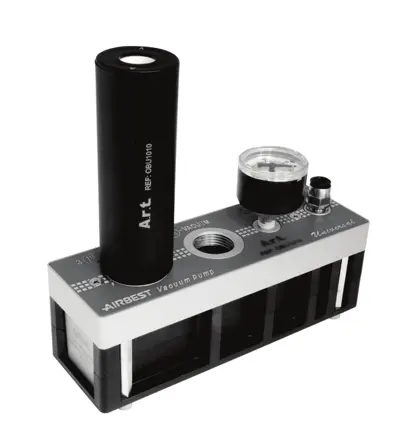

Bombas de Vacio Universales

Serie OBU 1/4 NPT

Características

Sistema de vacío compacto
Ideal para manejar materiales porosos ó si hay presencia de fugas
Silenciador externo integrado a la bomba

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo7 Bar ~ 100 PSI
Max. Presión de Vacío-0.92 Bar ~ -13.34 PSI
Temperatura de Trabajo-20°C a 80°C ~ -4°F a 176°F
Nivel de Ruido60 ~ 65 dBA

Materiales

CuerpoAluminio
SellosNBR

Bombas de Vacío Universales

Referencia	Conex. Aire	Conex. Vacío	Máx. Flujo de Vacío	Consumo de Aire	Tiempo/Evacuación
OBU0420	1/4"	3/4"	420 l/min	185 l/min	0.018 Seg.
OBU0700	1/4"	3/4"	700 l/min	370 l/min	0.01 Seg.
OBU1010	1/4"	3/4"	1010 l/min	720 l/min	0.007 Seg.

Nota: El flujo de vacío esta calculado a una entrada de presión de 6 bar ~ 87 Psi

Kit de Reparación

Referencia	Conexión
OBUK0420	Juego de empaques en NBR para bomba universal 420 l/min
OBUK0700	Juego de empaques en NBR para bomba universal 700 l/min
OBUK1010	Juego de empaques en NBR para bomba universal 1010 l/min

Referencia	A	B	C	D	E	F	G	H	I	J
OBU0420	1/4"	3/4"	3/4"	17.5	82	53	193	64	45	118.5
OBU0700	1/4"	3/4"	3/4"	17.5	82	53	193	64	45	118.5
OBU1010	1/4"	3/4"	3/4"	17.5	82	53	193	64	65	118.5

Bombas de Vacio Multietapa

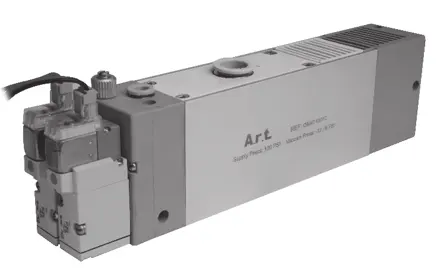

Serie OBMT 6 Mm

Características

Sistema de vacío compacto
Por su tamaño se pueden instalar directamente sobre la ventosa
Poseen un eyector multi-etapa de tres fases que aumenta la capacidad de flujo hasta un 250%
Válvulas de control, filtro y silenciador integrados a la bomba

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo7 Bar ~ 100 PSI
Max. Presión de Vacío-0.84 Bar ~ -12.18 PSI
Temperatura de Trabajo5°C a 50°C ~ 41°F a 122°F

Materiales

CuerpoAluminio
SellosNBR

Bombas de Vacío Multietapa

Referencia	Conex. Aire	Conex. Vacío	Máx. Flujo de Vacío	Consumo de Aire	Válvula / Voltaje
OBMT100	6 mm OD	12 mm OD	100 l/min	63 l/min	No
OBMT10012	6 mm OD	12 mm OD	100 l/min	63 l/min	Vacío / 24 VDC
OBMT10022	6 mm OD	12 mm OD	100 l/min	63 l/min	Vacío / Soplado / 24 VDC

Nota: El flujo de vacío esta calculado a una entrada de presión de 4 bar ~ 58 Psi

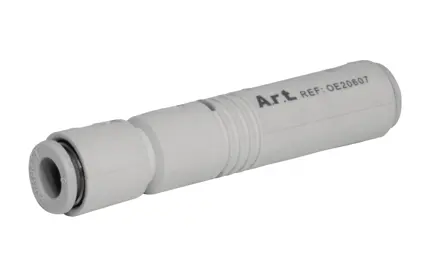

Eyectores de Vacio

Serie OE2 6 Mm

Características

Sistema de vacío compacto
Se debe utilizar uno por cada ventosa en el sistema
Conexiones OD para facilidad en la instalación

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo7 Bar ~ 100 PSI
Max. Presión de Vacío-0.85 Bar ~ -12.33 PSI
Temperatura de Trabajo5°C a 60°C ~ 41°F a 140°F

Materiales

CuerpoResina
SellosNBR

Ejector de Vacío

OE20605

Referencia	Conexión	Máx. Flujo de Vacío	Consumo de Aire	Venturí
OE20605	6 mm OD	7 l/min	10 l/min	0.5 mm
OE20607	6 mm OD	12 l/min	19 l/min	0.7 mm

Nota: El flujo de vacío esta calculado a una entrada de presión de 4.5 bar ~ 65 Psi

Eyectores de Vacio

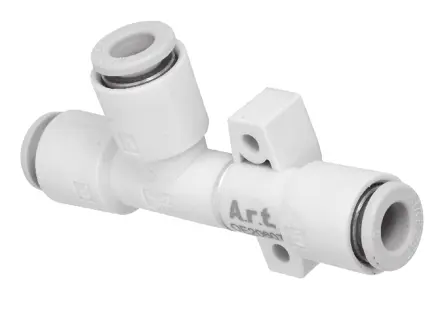

Serie OE3 6 Mm - 1/8 NPT

Características

Sistema de vacío compacto
Se debe utilizar uno por cada ventosa en el sistema
Livianos, con fijaciones standard para facilitar el montaje

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo6 Bar ~ 87 PSI
Max. Presión de Vacío-0.88 Bar ~ -12.76 PSI
Temperatura de Trabajo5°C a 60°C ~ 41°F a 140°F

Materiales

CuerpoResina
RacorBronce
SellosNBR

Ejector de Vacío

OE30107

Referencia	Conexión	Máx. Flujo de Vacío	Consumo de Aire	Venturí
OE30107	1/8" NPT	13 l/min	23.5 l/min	0.7 mm
OE30607	6 mm OD	13 l/min	23.5 l/min	0.7 mm

Nota: El flujo de vacío esta calculado a una entrada de presión de 4.5 bar ~ 65 Psi

Eyectores de Vacio

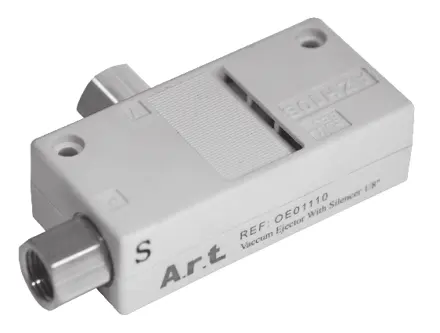

Serie OE 6 Mm - 1/8 NPT

Características

Sistema de vacío compacto
Se debe utilizar uno por cada ventosa en el sistema
Livianos, con fijaciones standard para facilitar el montaje
Silenciador integrado al ejector

Datos Técnicos

FluidoAire comprimido, libre de aceite
Max. Presión de Trabajo6 Bar ~ 87 PSI
Max. Presión de Vacío-0.88 Bar ~ -12.76 PSI
Temperatura de Trabajo5°C a 60°C ~ 41°F a 140°F

Materiales

CuerpoResina
RacorBronce
SellosNBR

Ejector de Vacío con Silenciador

OE01110

Referencia	Conex. Aire	Conex. Vacío	Máx. Flujo de Vacío	Consumo de Aire	Venturí
OE01110	1/8" NPT	1/8" NPT	24 l/min	46 l/min	1.0 mm
OE01113	1/8" NPT	1/4" NPT	40 l/min	78 l/min	1.3 mm
OE06110	6 mm OD	6 mm OD	24 l/min	46 l/min	1.0 mm

Nota: El flujo de vacío esta calculado a una entrada de presión de 4.5 bar ~ 65 Psi

Filtros para Vacio Miniatura

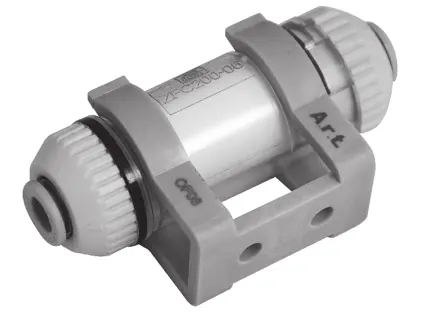

Serie OF 6 - 8 Mm 1/8 - 1/4 NPT

Características

Compactos y muy livianos
Larga vida del elemento filtrante
Reducen el riesgo de operación o parada de las bombas

Datos Técnicos

FluidoAire, Nitrogeno
Presión de Trabajo-1 a 0 Bar ~ -14.5 a 0 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

Roscados
CuerpoAluminio
FiltroAcero Inoxidable Conex. OD
CuerpoResina
FiltroPolipropileno

Filtros Para Vacío Miniatura

OF01/02

Referencia	Conexión	Flujo	Filtración
OF01	1/8" Hembra	50 l/min	120 micras
OF02	1/4" Hembra	200 l/min	60 micras
OF06	6 mm OD	30 l/min	10 micras
OF08	8 mm OD	50 l/min	10 micras

Referencia	A	B	C	D	E	F
OF01	56	20	1/8"	-	-	-
OF02	70	24	1/4"	-	-	-
OF06	67	23.1	6 mm	14	34	27
OF08	67	23.1	6 mm	14	34	27

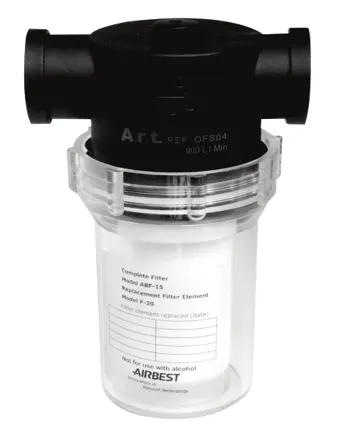

Filtros para Vacio

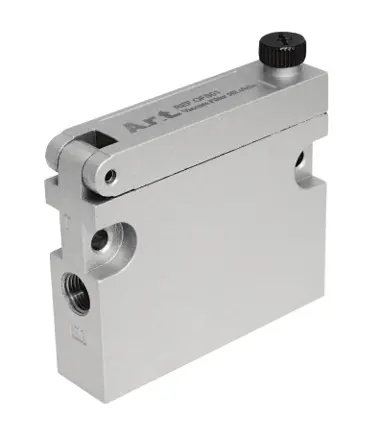

Serie OFS 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

OFS03 ~ 06

Características

Compactos y muy livianos
Larga vida del elemento filtrante
Reducen el riesgo de operación o parada de las bombas

Datos Técnicos

FluidoAire, Nitrogeno
Presión de Trabajo-1 a 0 Bar ~ -14.5 a 0 PSI
Temperatura de Trabajo-20°C a 80°C ~ -4°F a 176°F

Materiales

1/8" - 1/4"
CuerpoAluminio
FiltroPoliester, ABS 3/8" ~ 1"
CuerpoResina
FiltroPolipropileno

Filtros Para Vacío

OFS01/02 1/8" - 1/4"

Referencia	Conexión	Flujo	Filtración
OFS01	1/8"	50 l/min	30 micras
OFS02	1/4"	200 l/min	30 micras
OFS03	3/8"	150 l/min	10 micras
OFS04	1/2"	900 l/min	10 micras
OFS05	3/4"	900 l/min	10 micras
OFS06	1"	2520 l/min	10 micras

Referencia	A	B	C	ØD	E	F	G
OFS01	60	70	67.5	4.5	38	18	1/8"
OFS02	60	70	67.5	4.5	38	28	1/4"
OFS03	45	76	71.3	6.5	27	14	3/8"
OFS04	50	91	131.5	8.5	40	16	1/2"
OFS05	50	91	138.5	8.5	40	18.5	3/4"
OFS06	80	126	167	10.5	56	23	1"

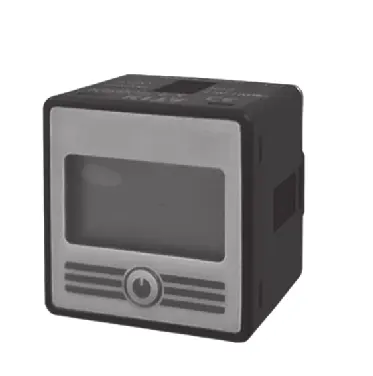

Vacuometro

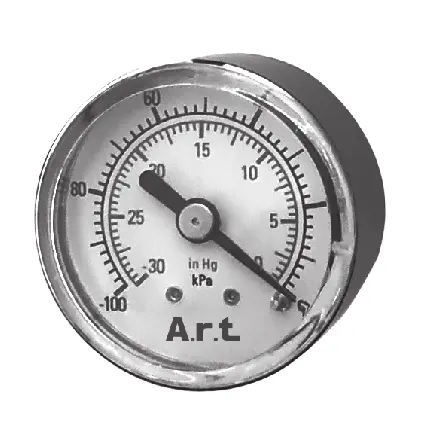

Serie OM 1/8 NPT

Vacuómetro Análogo

Vacuómetro Digital

Características

Lectura de presiones negativas en sistemas de vacío para un óptimo funcionamiento

Datos Técnicos

FluidoVacío
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F
Serie OM
Conexión trasera rosca macho 1/8
Caratula
Bar , Psi
Serie OMD
Conexión trasera rosca macho 1/8
Digital con carga de baterias
kPa, Mpa. Kgf/cm, Bar , mmHg

Materiales

CuerpoABS
VisorAcrilico
RoscaBronce

Vacuometro

Análogo

Referencia	NPT	Rango	Ø Caratula	Conexión/tipo
OM01	1/8"	-1 ~ 0 Bar	1,5"	Trasera
OMD01	1/8"	-1 ~ 0 Bar	Cuadrada	Trasera

Vacuostato Electronico

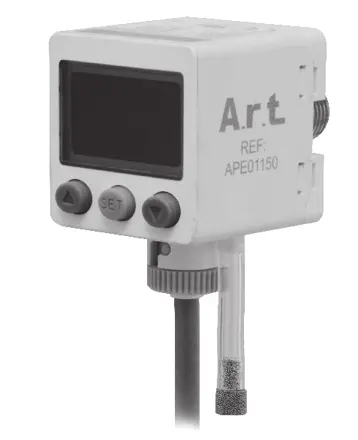

Serie OVE 1/8 NPT

Características

Presostato electrónico con dos salidas PNP y una análoga
Alta exactitud y resolución
Histérisis ajustable
Permite convertir las unidades en pantalla, facilitando la lectura
Cable de datos removible que facilita la instalación

Datos Técnicos

FluidoAire y gases no corrosivos ni combustibles
Temperatura de Trabajo0°C a 50°C ~ 32°F a 122°F
Consumo de corriente40 mA
Tiempo de Respuesta2.5 ms
IndicadoresLed Verde - Salida 1 · Led Rojo - Salida 2
Salida AnálogaSalida de voltaje 1 a 5 V
Capacidad del Contactor80 mA
Repetitividad0,2% de la escala completa

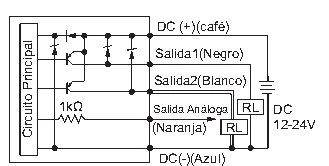

Gráfico del Circuito

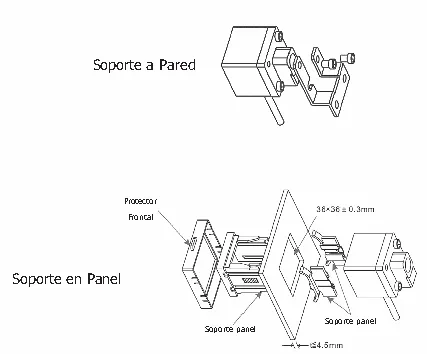

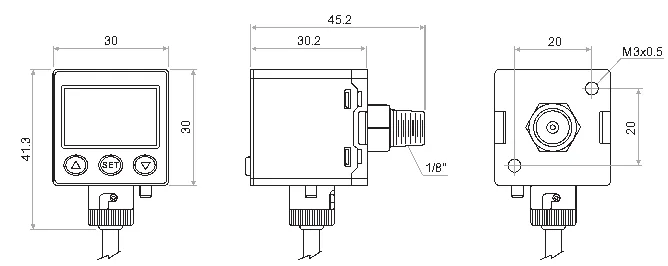

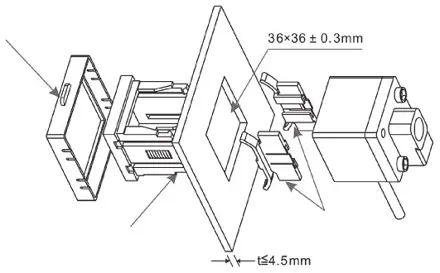

Plano y dimensiones · Vacuostato Electronico · Serie OVE 1/8 NPT

Vacuostato Electrónico

Referencia	Conexión	Rango BAR (PSI)	Voltaje
OVE01	1/8 NPT	-1 ~ 0 (-14.5 ~ 0)	12 a 24 VDC

Soportes De Montaje

Referencia	Descripción
APES01	Soporte de montaje a pared
APES02	Soporte de montaje en panel

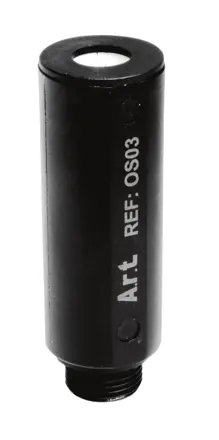

Silenciadores para Vacio

Serie OS 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Características

Compactos y muy livianos
Reducen los niveles de ruido
Se fijan al exosto de las bombas de vacío

Datos Técnicos

FluidoAire
Presión de Trabajo-1 a 0 Bar ~ -14.5 a 0 PSI

Materiales

CuerpoAluminio

Silenciadores Para Vacío

Referencia	Conexión	Nivel de Ruido
OS01	1/8"	68 dBA
OS02	1/4"	70 dBA
OS03	3/8"	72 dBA
OS04	1/2"	74 dBA
OS05	3/4"	76 dBA
OS06	1"	80 dBA

Referencia	A	B	C	D	ØE
OS01	46	41	5	1/8"	14
OS02	73	65	8	1/4"	20
OS03	72	64	8	3/8"	24
OS04	128	121	7	1/2"	30
OS05	126	119	7	3/4"	40
OS06	126	119	7	1"	49

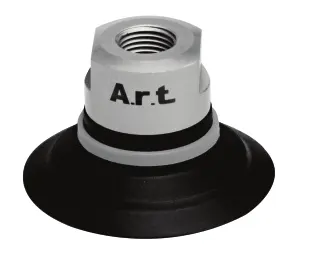

Ventosas Standard con Racor

Serie OV M5 - 1/8 NPT

La manipulación mediante ventosas constituye un sistema eficaz, económico y simple de transporte para cualquier tipo de pieza, ya sean esta pequeñas, grandes, de superficies lisas, irregulares ó curvas

Ø15 ~ 50 mm

Características

Amplio rango de diámetros
Disponibles en NBR ó Silicona
Objetos cóncavos y convexos
Para superficies planas y suaves
Objetos con pequeñas curvaturas

Datos Técnicos

FluidoVacío
Temperatura de Trabajo
NBRMáximo 55°C ~ 131°F
SiliconaMáximo 50°C ~ 122°F
Aplicaciones
• Placas de acero
• Cajas de cartón
• Pequeños materiales
semiconductores
Ø10 mm

Ventosas en NBR

Referencia	Conex.	Ø Ventosa
OV1M510	M5	10 mm
OV10115	1/8"	15 mm
OV10120	1/8"	20 mm
OV10125	1/8"	25 mm
OV10130	1/8"	30 mm
OV10140	1/8"	40 mm
OV10150	1/4"	50 mm

Ventosas en Silicona

Referencia	Conex.	Ø Ventosa
OV2M510	M5	10 mm
OV20115	1/8"	15 mm
OV20120	1/8"	20 mm
OV20125	1/8"	25 mm
OV20130	1/8"	30 mm
OV20140	1/8"	40 mm
OV20150	1/4"	50 mm

Máxima Fuerza de Elevación Recomendada

Ø Ventosa	Volumen cm³	Fuerza Vertical	Fuerza Horizontal
10 mm	0.18	6.85 N	4.9 N
15 mm	0.5	11.5 N	5.9 N
20 mm	1	16 N	9.8 N
25 mm	1.5	19.5 N	10.2 N
30 mm	2	33 N	11 N
40 mm	5.5	60 N	27.5 N
50 mm	12	95 N	44 N

Nota: La fuerza esta calculada a una presión de -0.9 Bar (-13.05 Psi)

Ø Ventosa	A	B	C	D	ØE
10 mm	M5	5	10.5	19	11
15 mm	1/8"	8	11	19	16.5
20 mm	1/8"	8	8	16	22
25 mm	1/8"	8	9	17	27
30 mm	1/8"	8	9.5	17.5	32
40 mm	1/8"	8	13	21	42
50 mm	1/4"	9	17.5	26.5	53

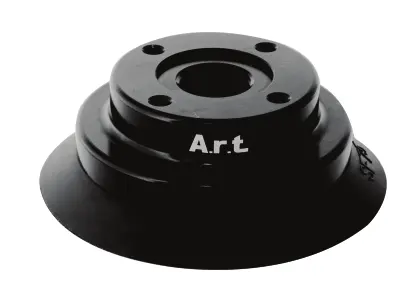

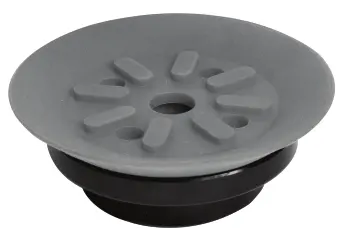

Ventosas Planas con Racor

Serie OVP M5 - 1/8 - 3/8 - 1/2 NPT

Ø20 ~ 110 mm

Características

Amplio rango de diámetros
Disponibles en NBR ó Silicona
Transporte de objetos planos
Recomendada cuando la fuerza es paralela a la superficie del objeto

Datos Técnicos

FluidoVacío
Temperatura de Trabajo
NBRMáximo 55°C ~ 131°F
SiliconaMáximo 50°C ~ 122°F
Aplicaciones
• Electrodomésticos
• Componentes electrónicos
• Vidrio
• Enchapes de madera
• Laminas plásticas
Ø15 mm

Ventosas en NBR

Referencia	Conex.	Ø Ventosa
OVP1M515	M5	15 mm
OVP10120	1/8"	20 mm
OVP10125	1/8"	25 mm
OVP10130	1/8"	30 mm
OVP10140	1/8"	40 mm
OVP10150	1/4"	50 mm
OVP10375	3/8"	75 mm
OVP104110	1/2"	110 mm

Ventosas en Silicona

Referencia	Conex.	Ø Ventosa
OVP2M515	M5	15 mm
OVP20120	1/8"	20 mm
OVP20125	1/8"	25 mm
OVP20130	1/8"	30 mm
OVP20140	1/8"	40 mm
OVP20150	1/4"	50 mm
OVP20375	3/8"	75 mm
OVP204110	1/2"	110 mm

Máxima Fuerza de Elevación Recomendada

Ø Ventosa	Volumen cm³	Fuerza Vertical	Fuerza Horizontal
15 mm	0.037	11 N	7.5 N
20 mm	1	18.7 N	8.45 N
25 mm	1.1	24.9 N	10 N
30 mm	2	30.8 N	20 N
40 mm	4.8	50 N	29.5 N
50 mm	10	96 N	50 N
75 mm	20	272 N	140 N
110 mm	70	562 N	299.7 N

Nota: La fuerza esta calculada a una presión de -0.9 Bar (-13.05 Psi)

Ø Ventosa	A	B	C	D	ØE
15 mm	M5	5	11	19.5	16.5
20 mm	1/8"	8	8	16	22
25 mm	1/8"	8	9	17	27
30 mm	1/8"	8	10	18	32
40 mm	1/8"	8	13	21	42
50 mm	1/4"	9	17.5	26.5	53
75 mm	3/8"	18	8	26	77
110 mm	1/2"	15	14	29	112

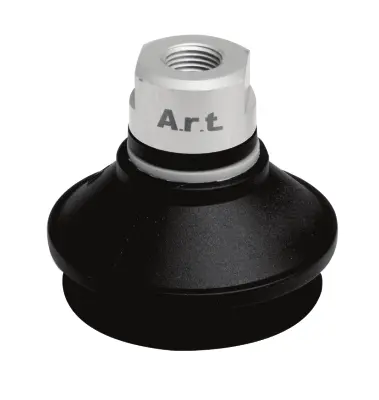

Ventosas de Doble Fuelle con Racor

Serie OVD M5 - 1/8 NPT

Ø15 ~ 50 mm

Características

Amplio rango de diámetros
Disponibles en NBR ó Silicona
Se ajustan horizontalmente
Transporte de elementos con diferencias de altura
Objetos curvos y separación de hojas delgadas

Datos Técnicos

FluidoVacío
Temperatura de Trabajo
NBRMáximo 55°C ~ 131°F
SiliconaMáximo 50°C ~ 122°F
Aplicaciones
• Laminas delgadas
• Placas de acero
• Cajas de cartón
• Componentes electrónicos
Ø10 mm

Ventosas en NBR

Referencia	Conex.	Ø Ventosa
OVD10110	M5	10 mm
OVD10115	1/8"	15 mm
OVD10120	1/8"	20 mm
OVD10130	1/8"	30 mm
OVD10140	1/8"	40 mm
OVD10150	1/4"	50 mm

Ventosas en Silicona

Referencia	Conex.	Ø Ventosa
OVD20110	M5	10 mm
OVD20115	1/8"	15 mm
OVD20120	1/8"	20 mm
OVD20130	1/8"	30 mm
OVD20140	1/8"	40 mm
OVD20150	1/4"	50 mm

Máxima Fuerza de Elevación Recomendada

Ø Ventosa	Volumen cm³	Fuerza Vertical
10 mm	0.48	5.1 N
15 mm	1.1	8.9 N
20 mm	2.7	15 N
30 mm	10	28 N
40 mm	15	50.2 N
50 mm	32	83 N

Nota: La fuerza esta calculada a una presión de -0.9 Bar (-13.05 Psi)

Ø Ventosa	A	B	C	D	ØE
10 mm	M5	5	16	25	11
15 mm	1/8"	8	19.5	27.5	15.5
20 mm	1/8"	8	19	27	22
30 mm	1/8"	8	26	34	34
40 mm	1/8"	8	28	36	43
50 mm	1/4"	9	35	44	53

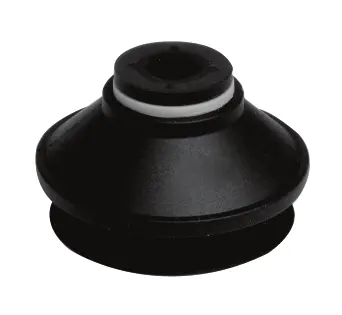

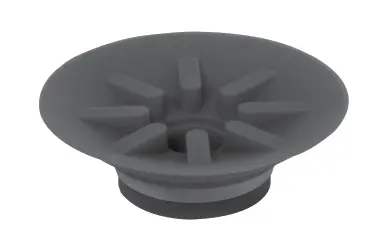

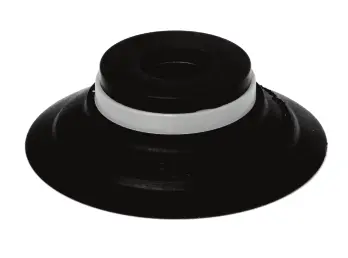

Ventosas sin Racor

Serie OV / OVP / OVD 10 - 15 - 20 - 25 - 30 - 40 - 50 - 75 - 110 Mm

Ventosas Standard

Ventosas Planas

Ventosas De Doble Fuelle

Ventosas en NBR Ventosas en Silicona

Referencia	Ø Ventosa	Referencia	Ø Ventosa	Ø Ventosa	ØA	B
OV110	10 mm	OV210	10 mm	10 mm	11	10.5
OV115	15 mm	OV215	15 mm	15 mm	16.5	11
OV120	20 mm	OV220	20 mm	20 mm	22	8
OV125	25 mm	OV225	25 mm	25 mm	27	9
OV130	30 mm	OV230	30 mm	30 mm	32	9.5
OV140	40 mm	OV240	40 mm	40 mm	42	13
OV150	50 mm	OV250	50 mm	50 mm	53	17.5

Ventosas en NBR Ventosas en Silicona

Referencia	Ø Ventosa	Referencia	Ø Ventosa	Ø Ventosa	ØA	B
OVP115	15 mm	OVP215	15 mm	15 mm	16.5	11
OVP120	20 mm	OVP220	20 mm	20 mm	22	8
OVP125	25 mm	OVP225	25 mm	25 mm	27	9
OVP130	30 mm	OVP230	30 mm	30 mm	32	10
OVP140	40 mm	OVP240	40 mm	40 mm	42	13
OVP150	50 mm	OVP250	50 mm	50 mm	53	17.5
OVP175	75 mm	OVP275	75 mm	75 mm	77	13
OVP1110	110 mm	OVP2110	110 mm	110 mm	112	20

Ventosas en NBR Ventosas en Silicona

Referencia	Ø Ventosa	Referencia	Ø Ventosa	Ø Ventosa	ØA	B
OVD110	10 mm	OVD210	10 mm	10 mm	11	16
OVD115	15 mm	OVD215	15 mm	15 mm	15.5	19.5
OVD120	20 mm	OVD220	20 mm	20 mm	22	19
OVD130	30 mm	OVD230	30 mm	30 mm	34	26
OVD140	40 mm	OVD240	40 mm	40 mm	43	28
OVD150	50 mm	OVD250	50 mm	50 mm	53	35

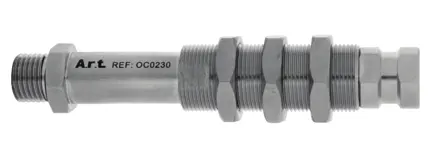

Compensadores de Nivel

Serie OC M5 - 1/8 - 1/4 - 3/8 - 1/2 NPT

Características

Amortiguación por resorte interno
Compensa automáticamente las diferencias de nivel entre los objetos
Facilitan la absorción en superficiesde trabajoirregulares

Compensadores de Nivel

Referencia	Conexión Inferior Macho	Conexión Superior Hembra	Longitud
OCM510	M5	M5	10 mm
OC0120	1/8"	1/8"	20 mm
OC0130	1/8"	1/8"	30 mm
OC0220	1/4"	1/8"	20 mm
OC0230	1/4"	1/8"	30 mm
OC0320	3/8"	1/8"	20 mm
OC0330	3/8"	1/8"	30 mm
OC0430	1/2"	1/4"	30 mm

Referencia	A	B	C	D	E	F	G	H	I
OCM510	M5	M5	S14	M8 x 1	S7	44	10	5.5	75
OC0120	1/8"	1/8"	S20	M16 x 1	S14	35	20	6	80
OC0130	1/8"	1/8"	S20	M16 x 1	S14	45	30	6	100
OC0220	1/4"	1/8"	S22	M18 x 1	S17	35	20	11	86
OC0230	1/4"	1/8"	S22	M18 x 1	S17	45	30	11	106
OC0320	3/8"	1/8"	S22	M18 x 1	S21	35	20	10	86
OC0330	3/8"	1/8"	S22	M18 x 1	S21	46	30	10	107
OC0430	1/2"	1/4"	S26	M22 x 1.5	S24	50	30	12	120

No se encontraron productos con esa búsqueda.
