Accesorios Neumáticos | A.r.t Airmatic

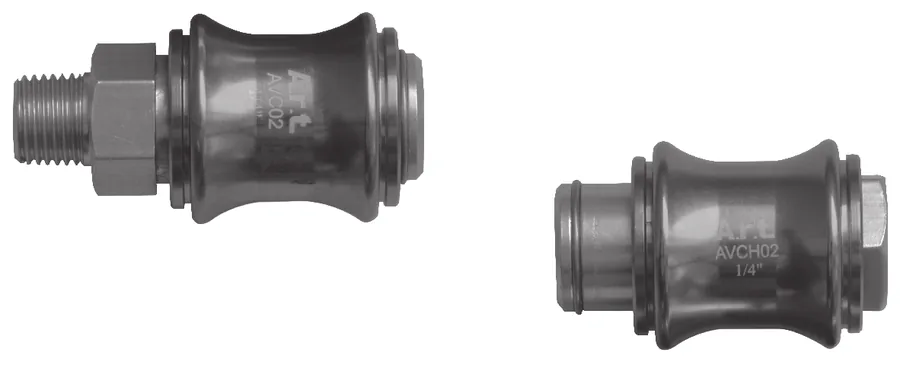

Válvulas de Corredera

Serie AVC 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

Macho - Hembra

Hembra - Hembra

Características

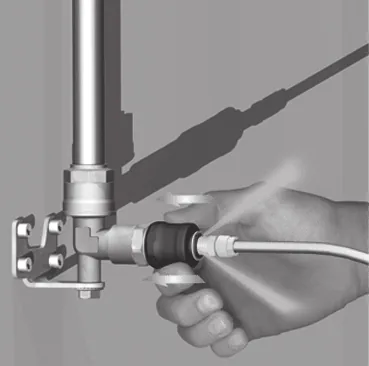

Accionamiento mediante el deslizamiento longitudinal del manguito
Válvula 3/2 vías
Presurizan o despresurizan sistemas neumáticos
Operador mango deslizante

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0 a 10 Bar ~ 0 a 142 PSI
Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

CuerpoAluminio/Bronce
EmpaquesNBR

Modelos Standard

Macho - Hembra

Referencia	NPT	Conexión	Cv
AVC01	1/8"	Macho - Hembra	1,3
AVC02	1/4"	Macho - Hembra	2,2
AVC03	3/8"	Macho - Hembra	3,5
AVC04	1/2"	Macho - Hembra	7,8
AVC05	3/4"	Macho - Hembra	13,8
AVC06	1"	Macho - Hembra	21,8

Referencia	NPT	Conexión	Cv
AVCH02	1/4"	Hembra - Hembra	2,2

Referencia	A	B	C	D
AVC01	30	50	27,5	1/8"
AVC02	32,5	58	30	1/4"
AVC03	39	68,5	35,5	3/8"
AVC04	50	85,5	44	1/2"
AVC05	58	96,5	53,5	3/4"
AVC06	70	114,5	65,5	1"

Referencia	A	B	C	D
AVCH02	32,5	47	30	1/4"

Válvulas de Escape Rapido

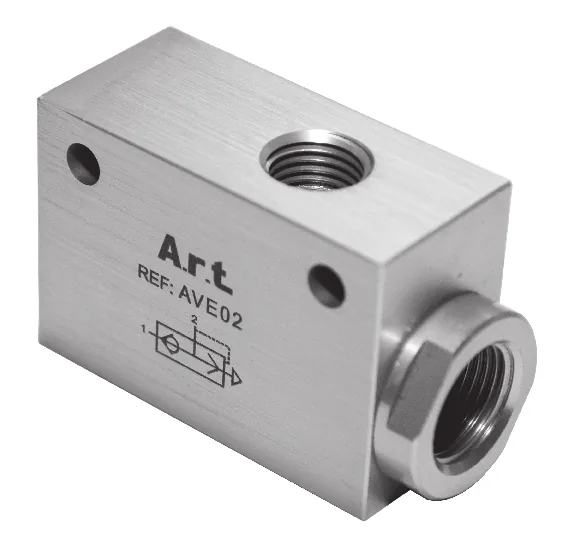

Serie AVE 1/8 - 1/4 - 3/8 - 1/2 - 3/4 NPT

Características

Permiten el escape del aire a la atmósfera rápidamente
Instalación en un cilindro o depósitos de aire
Aumenta la velocidad del cilindro al reducir a cero la longitud de la tubería de escape

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0,5 a 10 Bar ~ 7 a 142 PSI
Temperatura de Trabajo-10°C a 80°C ~ 14°F a 176°F

Materiales

CuerpoAluminio
EmpaquesNBR

Modelos Standard

Referencia	NPT in-out	NPT escape	Flujo l/min
AVE01	1/8"	1/4"	886
AVE02	1/4"	3/8"	1.823
AVE03	3/8"	3/8"	2.300
AVE04	1/2"	3/4"	3.000
AVE05	3/4"	3/4"	3.848

NPT	A A	B	C	D	ØE	F
1/8"	46	27	32	30	4.3	19
1/4"	61.5	31.5	38	39	5.6	25.5
3/8"	61.5	31.5	38	39	5.6	25.5
1/2"	98	50.5	63.7	60	8.5	38
3/4"	98	50.5	63.7	60	8.5	38

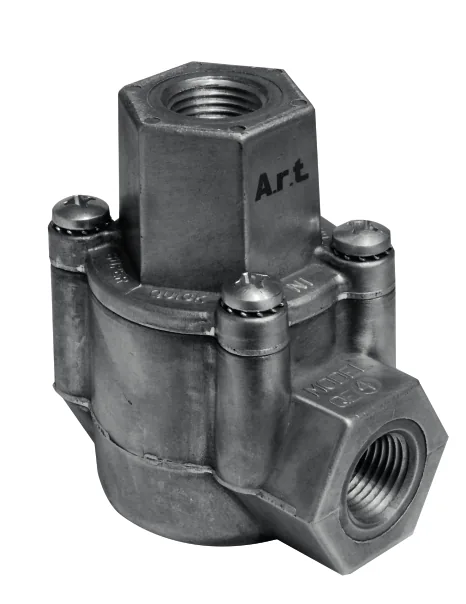

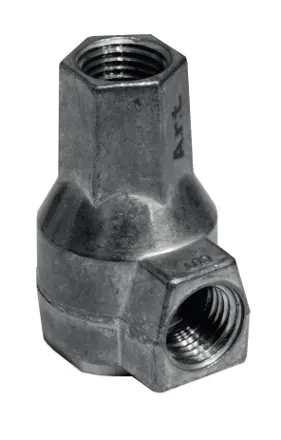

Válvulas de Escape Rapido

Serie AVEH 1/8 - 1/4 - 3/8 - 1/2 NPT

Características

Permite escapar el aire muy rápidamente a la atmósfera
Aumenta la velocidad de desplazamiento de un cilindro, al reducir a cero la longitud de la tubería de escape
Válvulas muy compactas

Datos Técnicos

FluidoAire comprimido
Máxima Presión10,4 Bar ~ 150 PSI
Temperatura de Trabajo-31°C a 82°C ~ -24°F a 180°F

Materiales

CuerpoFundición de Aluminio y Zinc
SellosBuna N y Poliuretano

Modelos Standard

Referencia	NPT	Flujo l/min
AVEH01	1/8"	1.783
AVEH02	1/4"	2.405
AVEH03	3/8"	4.386
AVEH04	1/2"	5.174

NPT	A	B	C	D	E
1/8"	27,7	13,9	20,5	30,9	42,4
1/4"	27,7	13,9	20,5	30,9	42,4
3/8"	38,1	21,1	31,8	45,2	60,4
1/2"	55,4	28,9	45,9	70,6	92,9

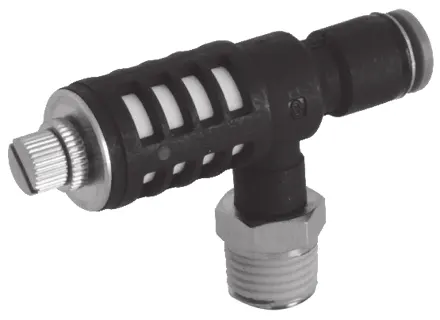

Válvulas de Escape Rapido con Control de Flujo

Serie AEC M5 - 1/8 - 1/4 - 3/8 - 1/2 Pt

Características

Permiten el escape del aire a la atmósfera rápidamente
Instalación en un cilindro o depósitos de aire
Control de flujo incorporado, permite regular la velocidad del cilindro
Aumenta la velocidad del cilindro al reducir a cero la longitud de la tubería de escape

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoPBT
PerillaBronce Niquelado
EmpaquesNBR

Modelos Standard

Referencia	Rosca PT	Ø OD
AECM506	M5	6 mm
AEC0106	1/8"	6 mm
AEC0108	1/8"	8 mm
AEC0206	1/4"	6 mm
AEC0208	1/4"	8 mm
AEC0210	1/4"	10 mm
AEC0308	3/8"	8 mm
AEC0310	3/8"	10 mm
AEC0312	3/8"	12 mm
AEC0410	1/2"	10 mm
AEC0412	1/2"	12 mm

PT	ØA A	B	C	D	E	F
M5	6	34.7	11.9	12.5	31.3	8
1/8"	6	72	24.5	12.5	38.1	10
1/8"	8	71.7	26.5	14.8	38.1	10
1/4"	6	72	24.5	12.5	40.1	14
1/4"	8	71.7	26.5	14.8	40.1	14
1/4"	10	84.1	31.7	17.5	49.5	14
3/8"	8	82.3	29.8	14.8	50.5	17
3/8"	10	84.1	31.7	17.5	50.5	17
3/8"	12	91.6	37.1	20.5	58.4	19
1/2"	10	88.6	34.4	17.5	61.4	21
1/2"	12	91.6	37.1	20.5	61.4	21

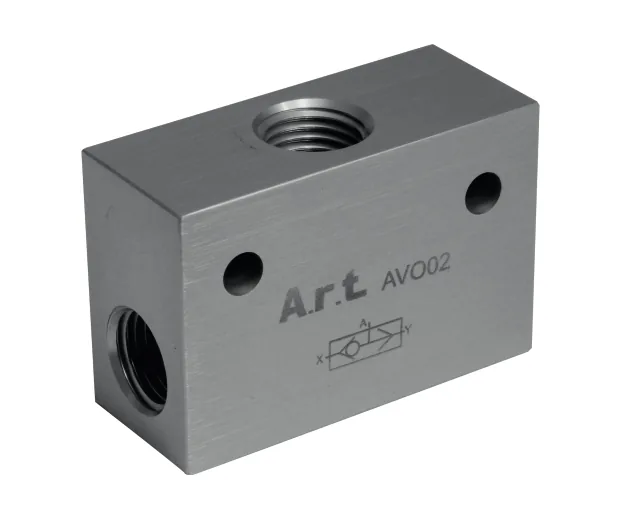

Válvulas Selectoras de Circuito

Serie AVO / AVY 1/8 - 1/4 NPT

Características

Función lógica “O”
Entrega una única señal de aire con dos presiones independientes de alimentación
Función lógica “Y”
Entrega una única señal de aire al presentarse dos presiones de alimentación
Diseño compacto

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0,8 a 10 Bar ~ 11,5 a 142 PSI
Temperatura de Trabajo-10°C a 80°C ~ 14°F a 176°F

Materiales

CuerpoAluminio
EmpaquesNBR

Válvulas Función “O”

Referencia	NPT	Flujo l/min
AVO01	1/8"	823
AVO02	1/4"	1.583

Válvulas Función “Y”

Referencia	NPT	Flujo l/min
AVY01	1/8"	857

NPT	A	B	C B	D	E
1/8"	40	25.4	25	16	8
1/4"	52	35	35	22	11

Válvulas Antirretorno - Cheque

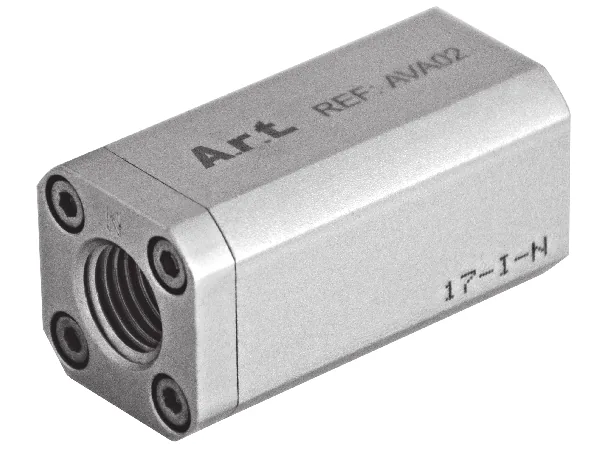

Serie AVA 1/8 - 1/4 - 3/8 - 1/2 - 1 NPT

Características

Permiten la circulación del aire en una sola dirección
Diseño muy compacto
Baja presión de apertura

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0,2 a 10 Bar ~ 3 a 145 PSI
Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

CuerpoAluminio
EmpaquesNBR

Válvulas Antirretorno - Cheque

Referencia	NPT	Area mm² (Cv)
AVA01	1/8"	18 (1.0)
AVA02	1/4"	27 (1.5)
AVA03	3/8"	60 (3.33)
AVA04	1/2"	73 (4.06)
AVA05	3/4"	230 (12.78)
AVA06	1"	260 (14.44)

NPT	A	B	C
1/8"	50	25	25
1/4"	50	25	25
3/8"	67	40	33.6
1/2"	67	40	33.6
3/4"	95	52	46.7
1"	95	52	46.7

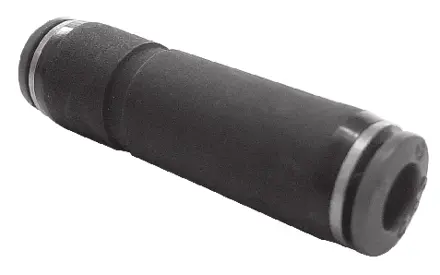

Válvulas Antirretorno - Cheque

Serie AVAM / AVAP - Milimetricas y en Pulgadas

: Acero Inoxidable : NBR

Características

Evita la circulación del aire en sentido contrario
Doble conexión OD que facilita el montaje
Excelente sujeción de las mangueras
Ideal para puntos donde se requiere una presión constante
Satisfacen las características de anti-contaminación

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0 a 10 Bar ~ 0 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

Cuerpos de
6mm, 8mm, 1/4" y 5/16"PBT Cuerpos de
10mm, 12mm, 3/8" y 1/2"Aluminio Resorte Sellos

Milimétricos

Referencia	OD
AVAM06	6
AVAM08	8
AVAM10	10
AVAM12	12

Pulgadas

Referencia	OD
AVAP02	1/4”
AVAP09	5/16”
AVAP03	3/8”
AVAP04	1/2”

Milimétricos

OD	B	C	L
6	17,0	12,5	47,5
8	19,1	14,8	56,4
10	20,3	23,0	65,2
12	23,3	25,0	73,0

Pulgadas

OD	B	C	L
1/4”	17,4	13,0	48,4
5/16”	19,1	14,8	56,4
3/8”	20,3	23,0	65,3
1/2”	23,5	25,0	73,4

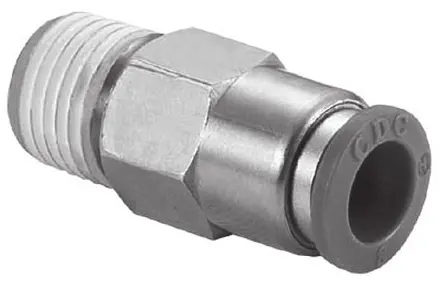

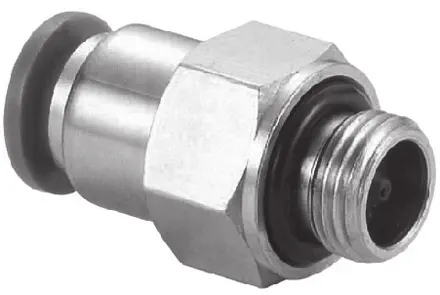

Racores Antirretorno - Cheque

Serie ARAM / ARAP - Milimetricos y en Pulgadas

Características

Evita la circulación del aire en sentido contrario
Excelente sujeción de las mangueras
Ideal para puntos donde se requiere de una presión constante
Satisfacen las características de anti-contaminación

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0 a 10 Bar ~ 0 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoBronce Niquelado
EmpaquesNBR

Milimétricos

Referencia	G	OD
ARAM0104	1/8”	4
ARAM0106	1/8”	6
ARAM0206	1/4”	6
ARAM0208	1/4”	8
ARAM0310	3/8”	10

En Pulgadas

Referencia	NPT	OD
ARAP0102	1/8”	1/4”
ARAP0202	1/4”	1/4”
ARAP0209	1/4”	5/16”
ARAP0303	3/8”	3/8”
ARAP0404	1/2”	1/2”

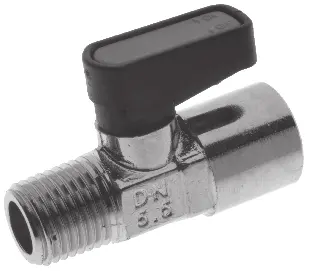

Válvulas Miniatura de Cierre Manual - 2/2 - 3/3 Vías

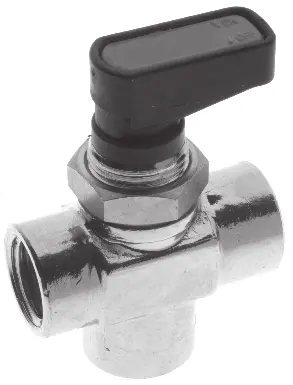

Serie AVP 1/8 - 1/4 - 3/8 NPT

Válvulas de 3 vías

Características

Válvulas de bola 2/2 tipo On-Off
Fácil instalación con conexiones Hembra ó Hembra/Macho
Suprimen el suministro de aire con un simple giro de la palanca - 90°
Válvulas de bola 3/3 tipo universal
Fácil instalación con conexiones Hembra de 1/4"
Permiten el suministro del aire a dos puntos diferentes
Posición central cerrada

Datos Técnicos

FluidoAire comprimido, agua, vacío
Presión de Trabajo-1 a 20 Bar ~ -14,7 a 290 PSI
Temperatura de Trabajo-20°C a 80°C ~ -4°F a 176°F

Materiales

CuerpoBronce Cromado
EmpaquesPTFE / NBR
ManijaFibra de Vidrio

Rosca Hembra - 2 Vías

Referencia	Rosca Hembra
AVP101	1/8"
AVP102	1/4"
AVP103	3/8"

Rosca Macho / Hembra - 2 Vías

Referencia	Rosca Macho/Hembra
AVP10101	1/8" / 1/8"
AVP10201	1/4" / 1/8"
AVP10202	1/4" / 1/4"
AVP10303	3/8" / 3/8"

Rosca Hembra - 3 Vías

Válvulas de 2 vías

Referencia	Rosca Hembra
AVP402	1/4"

Referencia	A	B	G	H	L
AVP101	1/8"	1/8"	19	21	36
AVP102	1/4"	1/4"	19	21	43
AVP103	3/8"	3/8"	19	22	47
AVP10101	1/8"	1/8"	19	21	36
AVP10201	1/4"	1/8"	19	21	40,5
AVP10202	1/4"	1/4"	19	21	43
AVP10303	3/8"	3/8"	19	22	46
AVP402	1/4"	1/4"	19	51	37

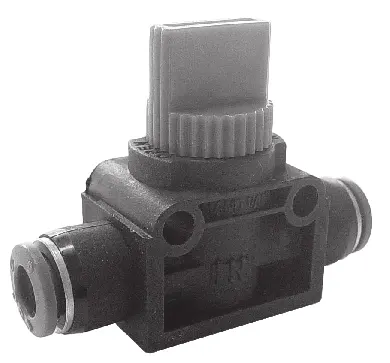

Válvulas de Cierre Manual - 3/2

Serie AVPM / AVPP - Milimetricas y en Pulgadas

Características

Válvulas 3/2 que permiten presurizar y despresurizar dispositivos neumáticos
Fácil instalación con conexiones OD que elimina la utilización de racores adicionales
Suprimen el suministro de aire con un simple giro de la perilla - 90°

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoPBT
EmpaquesNBR

Milimétricas

Referencia	OD
AVPM10606	6
AVPM10808	8
AVPM11010	10
AVPM11212	12

Pulgadas

Referencia	G
AVPP10202	1/4"
AVPP10303	3/8"
AVPP10404	1/2"

Milimétricas

OD	B	F	K	L	M1	M2
6	40,5	17,6	12,5	52,4	18,3	19
8	40,5	18,7	14,8	55,0	18,3	19
10	41,0	19,6	17,5	62,0	21,5	24
12	41,0	21,9	20,5	68,4	21,5	24

Pulgadas

OD	B	F	K	L	M1	M2
1/4"	40,5	17,7	12,6	53,0	18,3	19
3/8"	41,0	19,7	17,5	61,8	21,5	24
1/2"	41,0	23,1	21,0	68,5	21,5	24

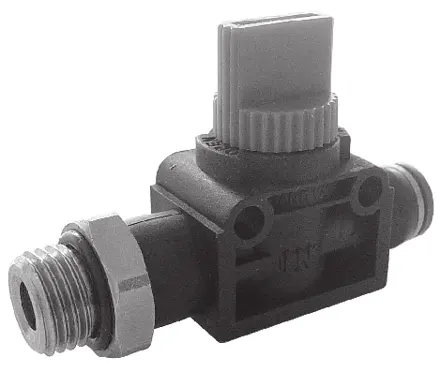

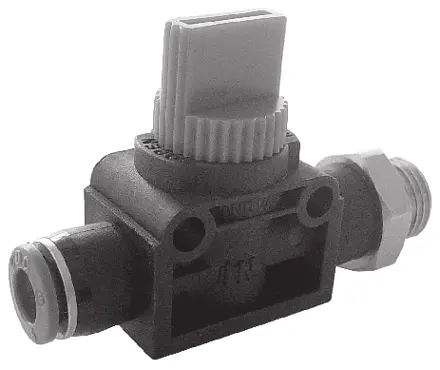

Válvulas de Cierre Manual - 3/2

Serie AVPA / AVPB - ROSCA G

Características

Válvulas 3/2 que permiten presurizar y despresurizar dispositivos neumáticos
Fácil instalación, seleccionar el sentido de la rosca de acuerdo con la dirección del flujo de aire
Suprimen el suministro de aire con un simple giro de la perilla - 90°

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo-1 a 10 Bar ~ -14,7 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoPBT
RoscasBronce Niquelado
EmpaquesNBR

AVPA

Referencia	OD	G
AVPA0601	6	1/8"
AVPA0602	6	1/4"
AVPA0802	8	1/4"
AVPA0803	8	3/8"
AVPA1003	10	3/8"

AVPB

Referencia	G	OD
AVPB0106	1/8"	6
AVPB0206	1/4"	6
AVPB0208	1/4"	8
AVPB0308	3/8"	8
AVPB0310	3/8"	10

AVPA / AVPB

G	OD	B	H	L	M1	M2
1/8"	6	40,5	14	58,8	18,3	19
1/4"	6	40,5	17	60,3	18,3	19
1/4"	8	40,5	17	61,6	18,3	19
3/8"	8	40,5	20	61,6	18,3	19
3/8"	10	41,0	20	66,0	21,5	24

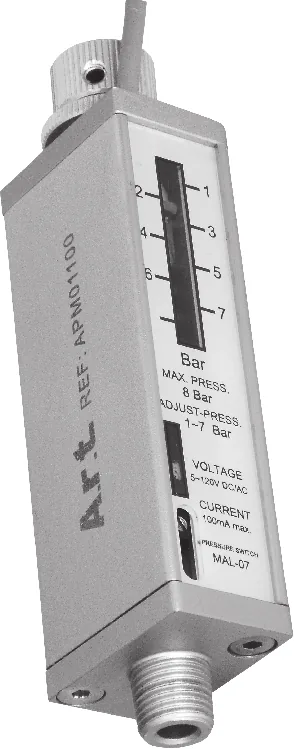

Presostato Electromecanico

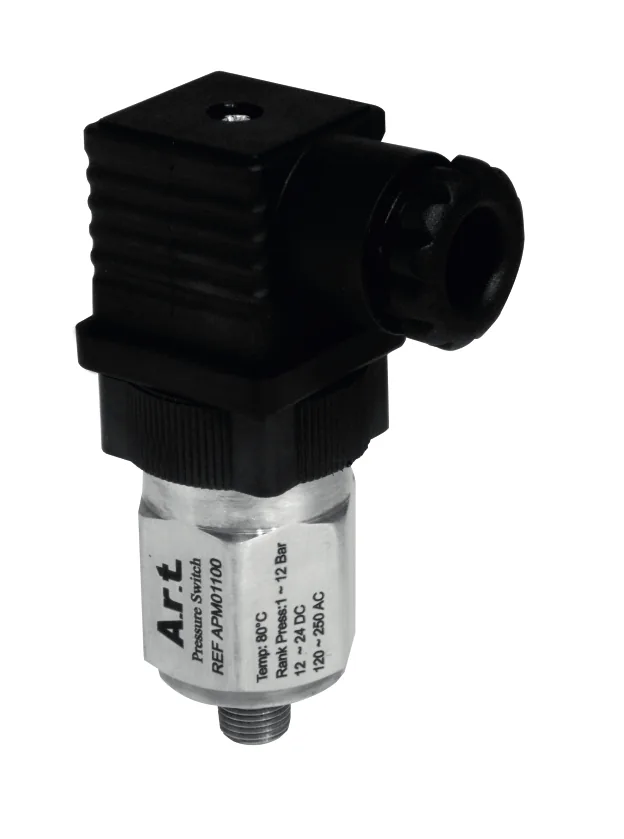

Serie APM 1/8 NPT

Características

Presostato de fácil operación y muy seguro
Regulación mediante perilla
Histéresis fija, aprox. 10% del valor fijado
Cuando la presión aumenta al valor establecido el LED del autoswitch se enciende

Datos Técnicos

FluidoAire comprimido
Máxima Presión7 Bar ~ 101 PSI
Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
Corriente Máxima100mA.
Rango de Voltaje5 ~ 120 VDC/AC
Máximo Valor de Contacto10W (VA)

Materiales

CuerpoAluminio

Presostato de membrana

Características

Presostato de membrana con contactos SPDT de plata
Regulación mediante tornillo Allen de 1.5 mm.
Histéresis fija, aprox. 10% del valor fijado
Protección IP65 con conector DIN

Datos Técnicos

FluidoLíquidos y gases neutros
Presión de Trabajo10 a 60 Bar ~ -145 a 870 PSI
Máxima Temperatura120°C ~ 248°F
Ajuste de Torque Max.25/50 N/m
Corriente Mínima200mA.
Características Eléctricas5 Amp NA / 4 Amp NC / 14 Vdc 4 Amp NA / 3 Amp NC / 30 Vdc 5 Amp NA / 3 Amp NC / 125 Vac 5 Amp NA / 1 Amp NC / 250 Vac

Materiales

CuerpoBronce
DiafragmaEPDM

Presostato Electromecánico

Referencia	Conex. Macho	Rango BAR (PSI)	Histeresis
APM01100	1/8 G	1 - 7 (14,5 - 101)	± 0.15 Bar

Nota: El presostato se entrega con un autoswitch como equipo standard

Presostato Electromecánico

Referencia	Conex. Macho	Rango BAR (PSI)	Histeresis
APM01870	1/8 G	10 - 60 (145 - 870)	± 2 Bar

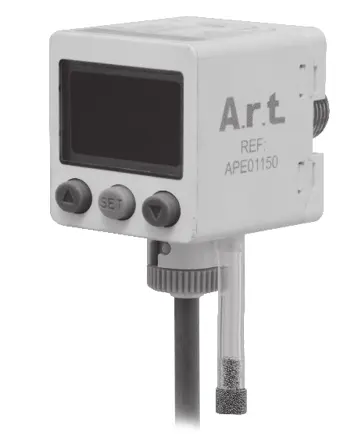

Presostato Electronico

Serie APE 1/8 NPT

Características

Presostato electrónico con dos salidas On - Off
Alta exactitud y resolución
Histérisis ajustable
Permite convertir las unidades en pantalla, facilitando la lectura
Cable de datos removible que facilita la instalación

Datos Técnicos

FluidoAire y gases no corrosivos ni combustibles
Temperatura de Trabajo0°C a 50°C ~ 32°F a 122°F · Voltaje: 12-24 VDC
Consumo de corriente40 mA
Tiempo de Respuesta2.5 ms
IndicadoresLed Verde - Salida 1 · Led Rojo - Salida 2
Capacidad del Contactor80 mA
Repetitividad0,2% de la escala completa

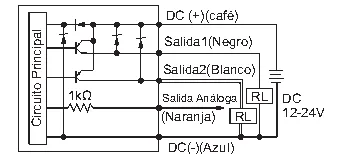

Gráfico del Circuito

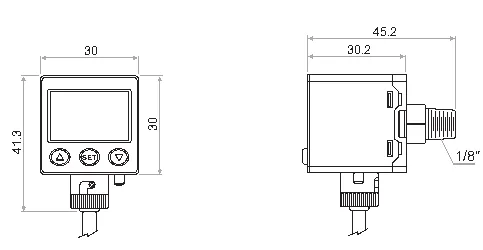

Plano y dimensiones · Presostato Electronico · Serie APE 1/8 NPT

Presostato Electrónico

Referencia	Conexión	PSI	Salida
APE01150	1/8 NPT	0 - 145	(2) On - Off
APE01151	1/8 NPT	0 - 145	(1) On - Off (1) 4-20 mA.

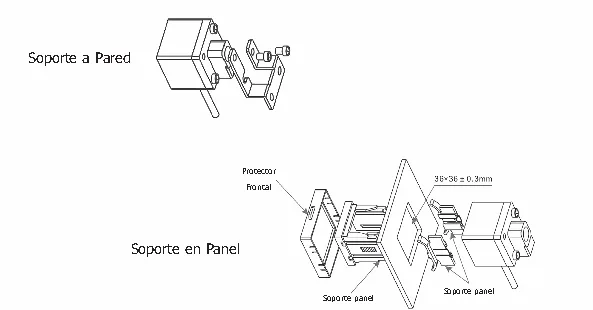

Soportes De Montaje

Referencia	Descripción
APES01	Soporte de montaje a pared
APES02	Soporte de montaje en panel

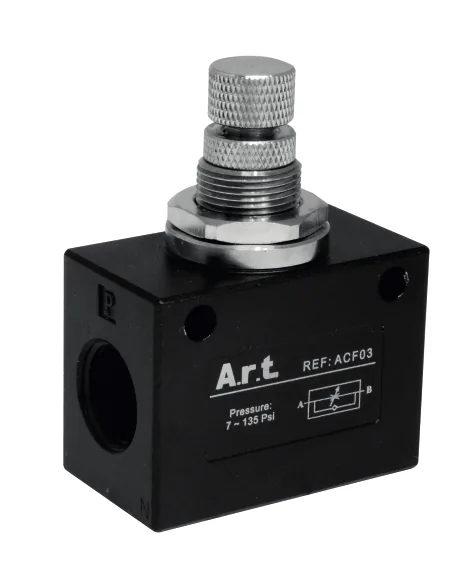

Control de Flujo en Linea

Serie ACF 1/8 - 1/4 - 3/8 - 1/2 NPT

Características

Compactos
Permiten controlar una velocidad constante en los cilindros neumáticos
Con un sistema de bloqueo para evitar manipulaciones no deseadas
Regulación de la velocidad en un solo sentido

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0,5 a 9,5 Bar ~ 7 a 135 PSI
Temperatura de Trabajo-20°C a 70°C ~ -4°F a 158°F

Materiales

CuerpoAluminio
EmpaquesNBR

Control De Flujo En Linea

Referencia	NPT	Flujo l/min.
ACF01	1/8"	200
ACF02	1/4"	450
ACF03	3/8"	1.250
ACF04	1/2"	1.650

NPT	A	B	C B	D	E
1/8"	22	32	23	18	52,3
1/4"	26	36	27	18	56,3
3/8"	35	50	37	28	74
1/2"	35	50	37	28	74

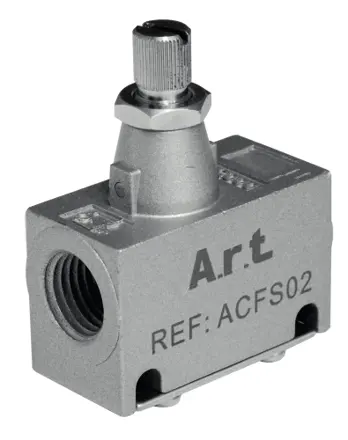

Controles de Flujo en Linea

Serie ACFS 1/8 - 1/4 - 3/8 - 1/2 NPT

Características

Compactos
Permiten controlar una velocidad constante en los cilindros neumáticos
Con un sistema de bloqueo para evitar manipulaciones no deseadas
Regulación de la velocidad en un solo sentido

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo1 a 10 Bar ~ 14,5 a 145 PSI
Diferencial de Presión10,3 Bar ~ 150 PSI
Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F

Materiales

Cuerpo
1/8" y 1/4"Zinc Cuerpo
3/8" y 1/2"Aluminio
SellosNBR

Control De Flujo En Linea

Referencia	NPT	Flujo l/min
ACFS01	1/8"	340
ACFS02	1/4"	340
ACFS03	3/8"	810
ACFS04	1/2"	1670

NPT	A	B	C	D	E	F
1/8"	38,3	22,2	15,5	54,8	4,5	16
1/4"	41,5	22,3	17,1	57,7	4,5	19,9
3/8"	56	31,3	20,5	69,7	5,4	26
1/2"	64,4	34,2	19,1	77	-	29

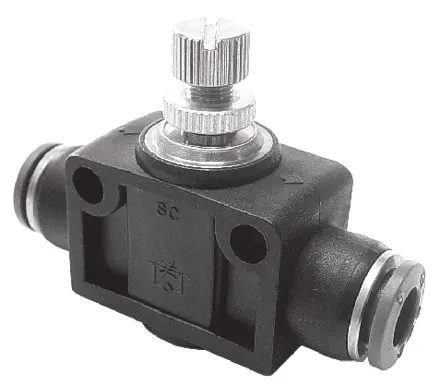

Controles de Flujo en Linea

Serie ACFM / ACFP - Milimetricos y en Pulgadas

Características

Doble conexión OD que elimina los racores adicionales
Permiten controlar una velocidad constante de los cilindros fácilmente
Con un sistema de bloqueo para evitar manipulaciones no deseadas
Regulación de la velocidad en un solo sentido

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo7 a 135 PSI
Temperatura de Trabajo-20°C a 70°C

Materiales

CuerpoPBT
PerillaBronce Niquelado
EmpaquesNBR

Milimétricos

Referencia	OD	Flujo l/min.
ACFM04	4	100
ACFM06	6	280
ACFM08	8	380
ACFM10	10	650
ACFM12	12	850

Pulgadas

Referencia	OD	Flujo l/min.
ACFP02	1/4”	280
ACFP03	3/8”	650
ACFP04	1/2”	850

Milimétricos

OD	B	C	H	L
4	16,3	3,3	45,1	33,3
6	17,6	4,3	50,3	39,5
8	18,7	4,4	55,7	42,1
10	19,6	4,4	61,2	49,0
12	21,9	4,4	69,8	53,6

Pulgadas

OD	B	C	H	L
1/4”	17,4	4,3	50,3	39,5
3/8”	20,2	4,4	61,4	49,5
1/2”	22,0	4,4	69,8	53,6

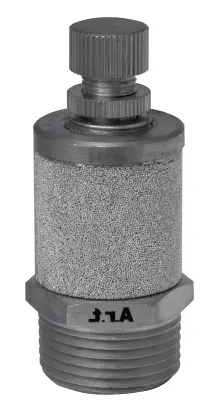

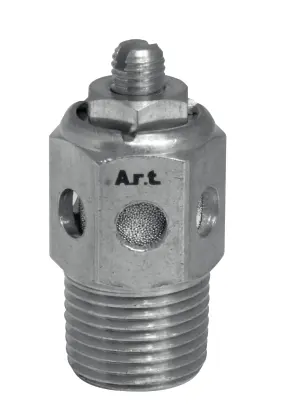

Controles de Flujo con Silenciador

Serie ASC / ASCN 1/8 - 1/4 - 3/8 - 1/2 - 3/4

Características

Reducción de los niveles de ruido del equipo
Se conecta directamente a los orificios de escape de la válvula
Protege la entrada de polvo y contaminantes al interior de las válvulas

Datos Técnicos

FluidoAire comprimido
Máxima Presión10,5 Bar ~ 150 PSI
Máxima Temperatura80°C ~ 176°F
Reducción del nivel de ruidoDe 20 a 35 dB

Materiales

CuerpoBronce
SilenciadorBronce Sinterizado

Serie ASC

Referencia	NPT	Cv
ASC01	1/8"	0,7
ASC02	1/4"	1,4
ASC03	3/8"	1,9
ASC04	1/2"	3,8
ASC05	3/4"	6,5

Serie ASCN

ASC

Referencia	NPT	Cv
ASCN01	1/8"	1,25
ASCN02	1/4"	1,6
ASCN03	3/8"	2,5
ASCN04	1/2"	4,1

NPT	A	Hex. B	C	Hex. D
1/8"	26	12	39	1/2"
1/4"	27	14	49	9/16"
3/8"	32	17	49	11/16"
1/2"	44	24	59	7/8"
3/4"	48	27	-	-

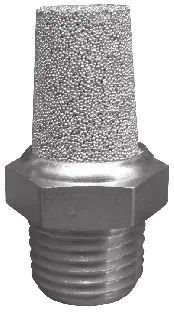

Silenciadores

Serie AS / ASP / ASPL M5 - 1/8 - 1/4 - 3/8 - 1/2 - 3/4 - 1 NPT

ASP - Planos

ASP

Características

Reducción de los niveles de ruido del equipo
Se conecta directamente a los orificios de escape de la válvula
Protege la entrada de polvo y contaminantes al interior de las válvulas

Datos Técnicos

FluidoAire comprimido
Máxima Presión10,5 Bar ~ 150 PSI
Máxima Temperatura80°C ~ 176°F
Reducción del nivel de ruidoDe 20 a 35 dB

Materiales

CuerpoBronce Sinterizado
Cuerpo PALPlástico

AS - Standard

AS06

Referencia	NPT	Cv	Referencia	NPT	Cv
ASPM5	M5	-	ASM5	M5	-
ASP01	1/8"	0.7	AS01	1/8"	0.7
ASP02	1/4"	1.4	AS02	1/4"	1.4
ASP03	3/8"	1.9	AS03	3/8"	1.9
ASP04	1/2"	3.8	AS04	1/2"	3.8
ASP06	3/4"	6.5	AS05	3/4"	6.5

ASPL - Plásticos

Referencia	NPT	Cv
ASPL01	1/8"	1.74
ASPL02	1/4"	1.44
ASPL03	3/8"	3.75
ASPL04	1/2"	3.0
ASPL06	3/4"	7.79

NPT	A	B	C	D	E	F
M5	12	12	23	12	-	-
1/8"	13,3	12	25,4	12	36	12,3
1/4"	17	16	32	16	46	18,3
3/8"	18,5	19	40	19	57	22
1/2"	21	22	46,8	22	71	26
3/4"	22	27	52,5	30	84,3	34
1"	-	-	62	36	-	-

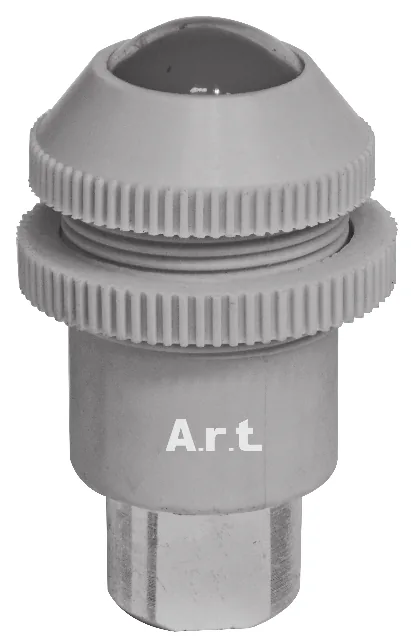

Indicador de Presión

Serie AIP 1/8 NPT

Características

Cambia de color verde a rojo para indicar la presencia de una señal neumática
Amplio ángulo de visibilidad
Montaje en panel

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0,5 a 7 Bar ~ 7 a 100 PSI
Temperatura de Trabajo2°C a 66°C ~ 35,6°F a 151°F

Materiales

CuerpoAcetal
EmpaquesBuna N
VisorAcrílico

Indicador De Presión

Referencia	Conexión	Indicador
AIP01	1/8 Hembra	Verde / Rojo

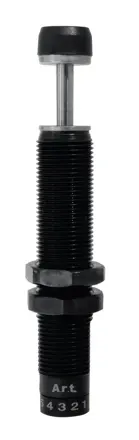

Amortiguadores de Choque

Serie AA 14 - 20 - 25 - 36 Mm.

Características

Amortiguadores ajustables
Deceleración optima de masas
Controlan con seguridad velocidades elevadas de las cargas
Pueden instalarse dos o más amortiguadores en el mismo lado, asegúrese que su movimiento sea sincronizado
Temperatura de Trabajo:
10°C a 80°C ~ 14°F a 176°F

Collarín de Tope para Amortiguador de Choque

Amortiguadores De Choque

Referencia	Ø Exterior	Carrera mm.	Máx. Energía de Absorción (Nm)	Máx. Masa Efectiva (N)
AA1412	M14	12	20	160
AA2020	M20	20	60	960
AA2525	M25	25	100	1.600
AA2550	M25	50	150	2.400
AA3650	M36	50	350	5.600

Referencia	Máx. Energía de Absorción/hora (Nm/h)	Máx. Velocidad de Impacto (m/s)	Peso (g)
AA1412	36.000	4	75
AA2020	50.000	4	189
AA2525	75.000	4	308
AA2550	85.000	4	395
AA3650	130.000	4	950

Referencia	A	B	C	D	E	F	G	H	I	J
AA1412	M14 x 1,5	12	88	61	11,5	6	4	12	12	19
AA2020	M20 x 1,5	20	118	80,5	13,5	6	6	18	12	26
AA2525	M25 x 1,5	25	128	83,7	14,5	6	6	18	12	32
AA2550	M25 x 1,5	50	188	118,7	14,5	6	6	18	12	32
AA3650	M36 x 1,5	50	215,5	114,5	16	10	10	27,8	15	46

Referencia	Compatible con:	A	B	C	ØD
AAC14	Aa1412	M14 x 1,5	19	27	18
AAC20	AA2020	M20 x 1,5	26	35	25
AAC25	AA2525 / AA2550	M25 x 1,5	32	45	31

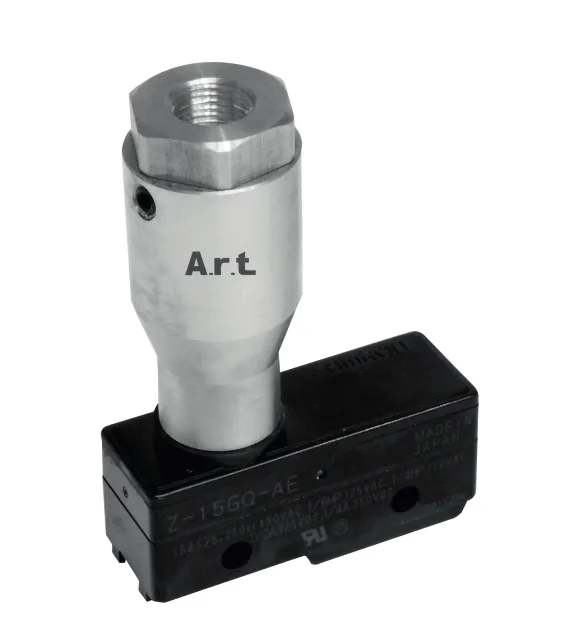

Convertidor de Señal Neumatica a Electrica

Serie ACS 1/8 NPT

Características

Convierte una señal de presión, en una señal de salida eléctrica
Posibilidad de manejar altas cargas eléctricas a través de sus contactos

Datos Técnicos

FluidoAire comprimido, libre de aceite
Presión de Trabajo1 a 10 Bar ~ 14,5 a 145 PSI
Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F
Conexión1/8" NPT Hembra

Materiales

CuerpoBronce
PistónPoliacetal
ResorteAcero Inoxidable

Convertidor de Señal Neumática En Eléctrica

Referencia	Conexión	Contactos
ACS01	1/8" Hembra	1 cerrado / 1 abierto

Capacidad de Conmutación

Tipo de Carga	AC	DC
Carga Resistiva	250 V ~ 15 A	30 V ~ 6 A
Carga Inductiva	250 V ~ 10 A	30 V ~ 5 A
Carga de Lámpara	250 V ~ NC 2,5 A	30 V ~ NC 3 A

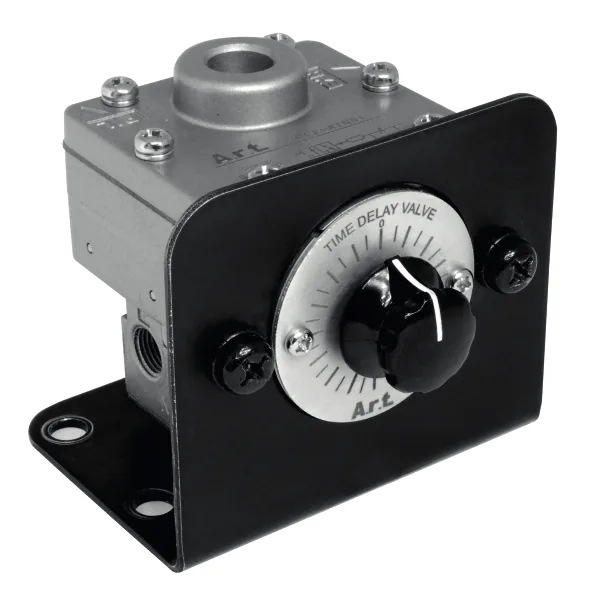

Temporizador Neumático

Serie ATN 1/8 NPT

Características

Permite el paso de una señal neumática, después de un lapso de tiempo regulable
La combinación de un orificio variable, un flujo fijo y una válvula 3/2, permiten el retardo de la señal neumática
Fácil regulación del intervalo de tiempo mediante perilla

Datos Técnicos

FluidoAire comprimido, libre de aceite
Presión de Trabajo0 a 10 Bar ~ 0 a 145 PSI
Presión del Piloto2,5 a 8 Bar ~ 36 a 116 PSI
Temperatura de Trabajo-5°C a 60°C ~ 23°F a 140°F

Materiales

CuerpoAluminio
PistónBronce
ResorteAcero Inoxidable
SellosNBR

Temporizador Neumático

Referencia	Conexión	Temporización
ATN01	1/8" Hembra	0,5 ~ 60 Seg.

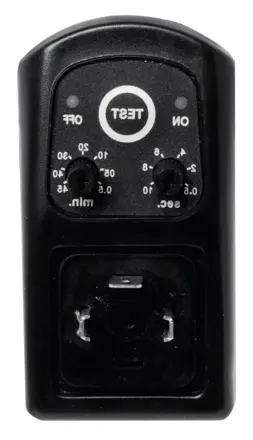

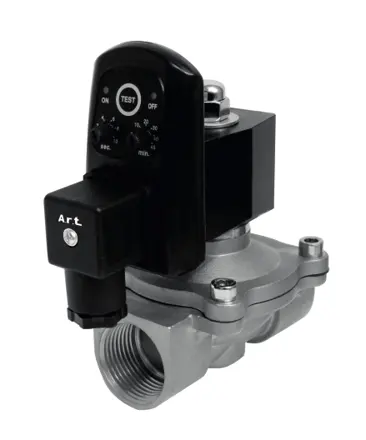

Temporizador Eléctrico

Serie ATA - Conector DIN

Características

Permite controlar el tiempo de accionamiento en una válvula solenoide
Para instalar con válvulas solenoides 2/2, 3/2 ó 5/2
Fácil regulación del intervalo de tiempo mediante perilla

Datos Técnicos

Voltaje de Alimentación24 ~ 240 V AC/DC
Absorción de Corriente4 mA máximo
ProtecciónIP65-EN 60529
Retención de Tensión400 V máximo
Capacidad1A
Pico Máx. de Corriente10A por 10ms.
Vida del Interruptor3 x 10 Ciclos
Temperatura de Trabajo-10°C a 50°C ~ 14°F a 122°F

Temporizador Eléctrico

ATA 045 DIN 43650A

Referencia	Conector	Temporización	Indicador
ATA045	DIN 43650A	ON: 0,5 - 10 Seg ~ OFF: 0,5 - 45 Minutos	LED Amarillo
ATA120	DIN 43650B	ON: 2 Seg ~ OFF: 0,5 - 120 Minutos	LED Rojo

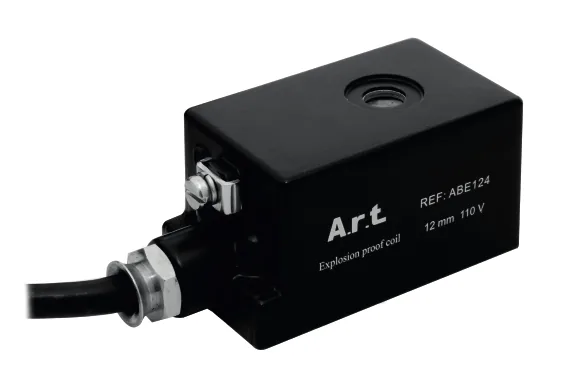

Bobinas a Prueba de Explosion

Serie ABE

Previenen el escape de chispas al exterior del sistema eléctrico, aptas para aplicaciones en atmósferas explosivas, protección Ex mb I/IIT4

Para válvulas con un diámetro de armadura (Martillo) de 9 mm

Para válvulas con un diámetro de armadura (Martillo) de 12 mm

Para válvulas con un diámetro de armadura (Martillo) de 17 mm

Guía para seleccionar las bobinas a prueba de explosión

Referencia	Voltaje	Consumo
ABE092	24 VDC	4 W
ABE094	110 VAC	5.5 VA
ABE095	220 VAC	5.5 VA

Referencia	Voltaje	Consumo
ABE172	24 VDC	12 W
ABE174	110 VAC	26 VA
ABE175	220 VAC	26 VA

Referencia	Voltaje	Consumo
ABE122	24 VDC	15 W
ABE124	110 VAC	13 VA
ABE125	220 VAC	13 VA

Válvulas Serie	Conexión	Ø 9 mm	Ø Del Martillo De La Válvula Ø 12 mm	Ø 17 mm
VSD - 3/2 Vías	1/8"	X
VSP - 3/2 Vías	1/8", 1/4", 3/8"	X
VSP - 5/2 y 5/3 Vías	1/8", 1/4", 3/8", 1/2"	X
VSN Namur - 5/2 Vías	1/4", 3/8"	X
VSA - 5/2 Vías	1/4"	X
VSI ISO - 5/2 y 5/3Vías	1/4", 3/8", 1/2"	X
PDP Plásticas - 2/2 Vías	1/8", 1/4"	X
PD Directa - 2/2 Vías	1/8", 1/4"	X
PD Directa - 2/2 Vías	3/8", 1/2", 3/4", 1"			X
PDI Directa 2/2 Vías	1/8", 1/4"		X
PDI / PDIA 2/2 Vías	3/8", 1/2"			X
PP Pilotada 2/2 Vías	3/8", 1/2", 3/4", 1"	X
PPA Abiertas 2/2 Vías	1/2", 1"			X
PPI Pilotada 2/2 Vías	1/2", 3/4", 1"		X
PPI Pilotada 2/2 Vías	1.1/2", 2"			X
PPIV Vapor 2/2 Vías	1/2", 3/4", 1"		X

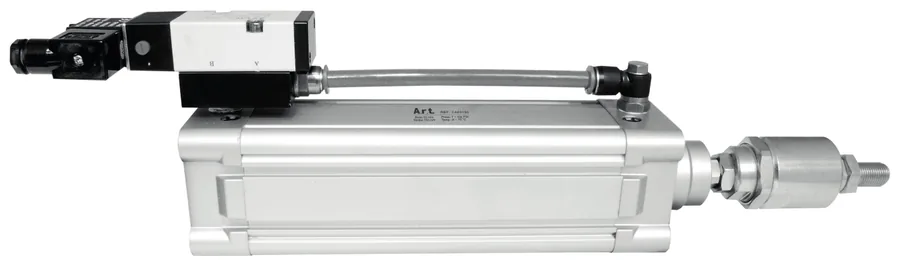

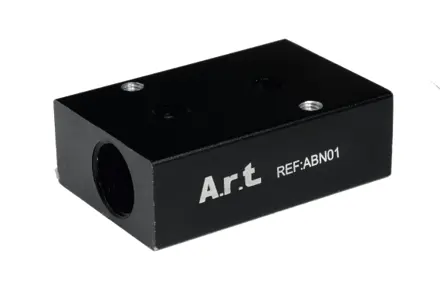

Base NAMUR para Cilindros Neumáticos

Serie ABN

Ahorra espacio en la instalación de los cilindros neumáticos

Facilita el montaje reduciendo racores y mangueras

Evita los puntos de fuga, es una solución practica a las caídas de presión

Mejora los tiempos de respuesta del cilindro

Base Namur

Base Namur Para Cilindros Neumáticos

Referencia	Descripción
ABN01	Base Namur para cilindros con conexión de 1/8", 1/4" ó 3/8"

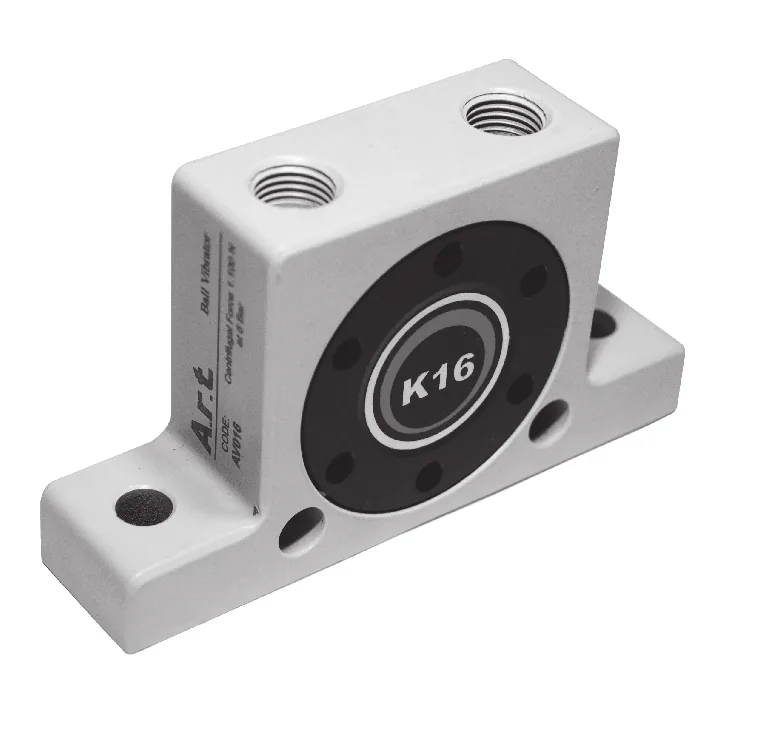

Vibrador Neumático de Esfera

Serie AV 1/4 - 3/8 NPT

Características

Dosificar, vaciar, bombear, tamizar, clasificar, limpiar, etc.
Frecuencia regulable mediante aire comprimido

Datos Técnicos

FluidoAire comprimido, libre de aceite
Presión de Trabajo1 a 10 Bar ~ 14,5 a 100 PSI
Máx. Temperatura100°C ~ 212°F

Materiales

CuerpoAluminio
Bola yAcero Aleado Base Endurecido

Vibrador Neumático De Esfera

Referencia	Conexión	Vibraciones por Minuto	Fuerza Centrifuga
AV02160 - (K10)	1/4"	34.000	710 N
AV02248 - (K16)	1/4"	19.500	1.100 N
AV02461 - (K25)	1/4"	14.000	2.050 N
AV03911 - (K36)	3/8"	10.000	4.050 N

Nota: La fuerza centrifuga esta calculada a 6 Bar (87 psi)

Referencia	A	B	C	D	E	F	G	H	I	J
AV02160	40	68	86	7	7	50	12	50	20	1/4"
AV02248	50	90	113	9	9	65	16	65	27	1/4"
AV02461	60	104	128	9	9	80	16	80	38	1/4"
AV03911	80	130	160	11	11	100	20	100	50	3/8"

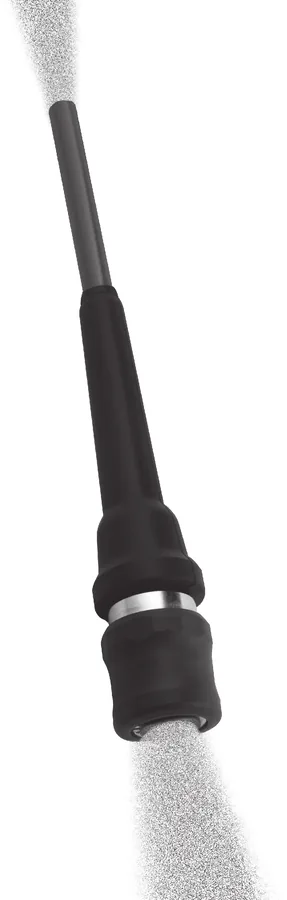

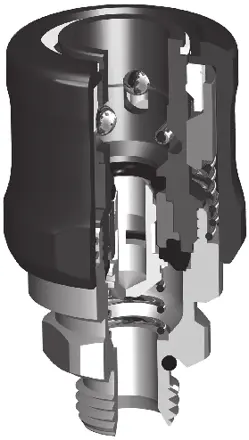

Acoples Rapidos de Seguridad y Pitorras

Serie AAS 1/4 - 3/8 - 1/2 G

Características

Acoples rápidos de seguridad para prevenir accidentes
Poseen una válvula 3/2 que permite despresurizar la línea de aire antes de la desconexión
Facilitan la inmediata conexión de herramientas, pistolas de soplado y pintura, etc.

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0 a 15 Bar ~ 0 a 218 PSI
Temperatura de Trabajo-18°C a 80°C ~ -0,4°F a 176°F · 1 · 2 · 1 · 7

Acoples rápidos de seguridad · Funcionamiento

Conecte la pitorra para iniciar el trabajo
Para desconectar deslice el mango y retire la mano
El aire escapa completamente

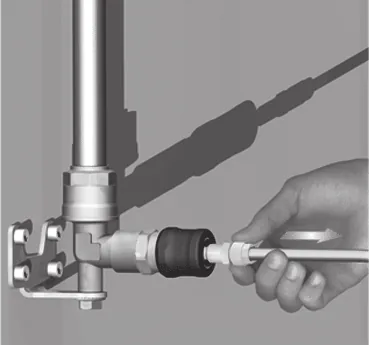

Deslice el mango de nuevo, retire la pitorra

Referencia	Conexión Acople	Conexión Hembra
AAS102	UNI ISO	1/4"
AAS103	6150	3/8"
AAS104	B-12	1/2"

Referencia	Conexión Acople	Conexión Macho
AAS202	UNI ISO	1/4"
AAS203	6150	3/8"
AAS204	B-12	1/2"

Referencia	Conexión Acople	Conexión Hembra
APS102	UNI ISO	1/4"
APS103	6150	3/8"
APS104	B-12	1/2"

Referencia	Conexión Acople	Conexión Macho
APS202	UNI ISO	1/4"
APS203	6150	3/8"
APS204	B-12	1/2"

Referencia	Conexión Acople	Espigo Manguera
APS302	UNI ISO	8 mm
APS303	6150	10 mm
APS304	B-12	12 mm

Materiales y Componentes

Item	Parte	Material
1	Cuerpo y Mango Deslizante	Tecnopolimero
2	Bolas	Acero Inox. Aisi 420
3	Retenedor	Acero Inox. Aisi 420
4	O-ring	NBR
5	Obturador	Bronce Niquelado
6	Resortes	Acero Inox. Aisi 302
7	Hexágono Externo	Bronce Niquelado
8	O-ring	NBR

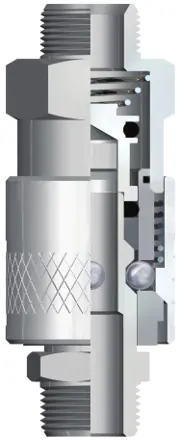

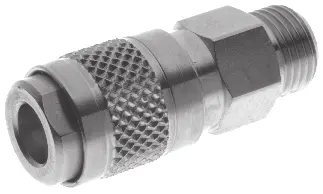

Acoples Rapidos de Servicio Pesado

Serie AAP 1/4 - 3/8 - 1/2 G

Características

Facilitan la inmediata conexión de herramientas, pistolas de soplado y pintura, etc.
Bloquean el flujo en posición de desconectado y lo libera al conectar la pitorra.

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0 a 15 Bar ~ 0 a 218 PSI
Temperatura de Trabajo-18°C a 80°C ~ -0,4°F a 176°F · 1 · 2 · 5 · 1 · 7

Referencia	Conexión Acople	Conexión Hembra
AAP102	UNI ISO	1/4"
AAP103	6150	3/8"
AAP104	B-12	1/2"

Referencia	Conexión Acople	Conexión Macho
AAP202	UNI ISO	1/4"
AAP203	6150	3/8"
AAP204	B-12	1/2"

Referencia	Conexión Acople	Conexión Hembra
APS102	UNI ISO	1/4"
APS103	6150	3/8"
APS104	B-12	1/2"

Referencia	Conexión Acople	Conexión Macho
APS202	UNI ISO	1/4"
APS203	6150	3/8"
APS204	B-12	1/2"

Referencia	Conexión Acople	Espigo Manguera
APS302	UNI ISO	8 mm
APS303	6150	10 mm
APS304	B-12	12 mm

Materiales y Componentes

Item	Parte	Material
1	Cuerpo y Mango Deslizante	Bronce Niquelado
2	Resortes	Acero Inox. Aisi 302
3	O-ring	NBR
4	Obturador	Bronce Niquelado
5	O-ring	NBR
6	Bolas	Acero Inox. Aisi 420
7	Hexágono Externo	Bronce Niquelado
8	Rosca	Paralela G

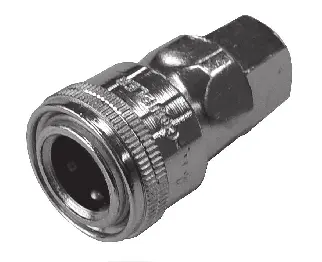

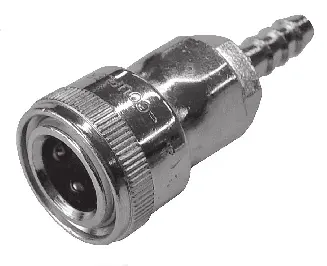

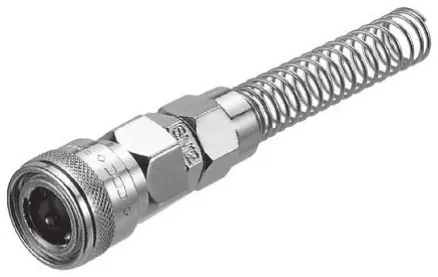

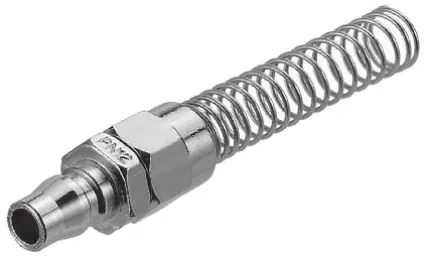

Acoples Rapidos y Pitorras

Serie AAR 1/4 - 3/8 - 1/2 NPT

Características

Acoples rápidos con cheque que evitan despresurizar la línea de aire
Facilitan la inmediata conexión de herramientas, pistolas de soplado y pintura, etc.
Ideales para las conexiones en la tubería de aire comprimido

Datos Técnicos

FluidoAire comprimido
Presión de Trabajo0 a 10 Bar ~ 0 a 150 PSI
Temperatura de Trabajo0°C a 60°C ~ 32°F a 140°F

Materiales

CuerpoZinc Cromado
ResorteAcero Inoxidable
BolasAcero Inoxidable

Referencia	Conexión Acople	Conexión Hembra	Referencia	Conexión Acople	Conexión Macho
AAR102	1/4"	1/4" NPT	AAR202	1/4"	1/4" NPT
AAR103	3/8"	3/8" NPT	AAR203	3/8"	3/8" NPT
AAR104	1/2"	1/2" NPT	AAR204	1/2"	1/2" NPT

Referencia	Conexión Acople	Espigo Manguera	Referencia	Conexión Acople	Espigo Manguera
AAR302	1/4"	5/16"	AAR402	1/4"	8
AAR303	3/8"	3/8"	AAR403	3/8"	10
AAR304	1/2"	1/2"	AAR404	1/2"	12

Referencia	Conexión Pitorra	Conexión Hembra	Referencia	Conexión Pitorra	Conexión Macho
AP102	1/4"	1/4" NPT	AP202	1/4"	1/4" NPT
AP103	3/8"	3/8" NPT	AP203	3/8"	3/8" NPT
AP104	1/2"	1/2" NPT	AP204	1/2"	1/2" NPT

Referencia	Conexión Pitorra	Conexión Espigo	Referencia	Conexión Pitorra	Espigo Manguera
AP302	1/4"	5/16"	AP402	1/4"	8
AP303	3/8"	3/8"	AP403	3/8"	10
AP304	1/2"	1/2"	AP404	1/2"	12

No se encontraron productos con esa búsqueda.
